  • Home
  • Katalog
  • Leitungs­füh­rungs- und Raum­an­schluss­sys­teme
  • Boden­in­stal­la­ti­ons­sys­teme
  • Estrich­über­decktes Kanalsystem
  • UK340283
  • Estrich­über­decktes Kanalsystem

Unterflurkanal 3-zügig estrichüberdeckt aus Stahlblech UK 340x28mm UK340283

EAN
4012002238608
Marke
Hager
VPE
2 m
Preisgruppe
T070
Passende Tools
  • Hagerplan - Der Ausschreibungstextkonfigurator
Preis
118,80 €
/ m *
118,80 €
/ m *
Fachgroßhandel finden

Um Zugang zum Shop zu erhalten, müssen Sie mit Ihrem MyHager-Konto eingeloggt sein.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Wählen Sie Ihren Fachgroßhandel

Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

Unterflurkanal 3-zügig estrichüberdeckt aus Stahlblech UK 340x28mm

UK340283

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext
Kontakt
Datenblatt

Vervollständigen Sie Ihr System

Unverzichtbares Zubehör

Previous
Previous
UKS340280
UKS340280
Verbinderschelle elektrisch und mechanisch aus Stahlblech zu UK 340x28mm
17,20 €/ Stück
Einer Liste hinzufügen
Einer Liste hinzufügen

Optionales Zubehör

  • Unter­flur­dose 11 Produkte verfügbar
  • Scha­lungs­ele­ment 1 Produkte verfügbar
  • Kupp­lung 2 Produkte verfügbar
  • Verti­kal­krümmer 1 Produkte verfügbar
  • Ends­tück 1 Produkte verfügbar
  • Nivel­lier­bare Kassette 2 Produkte verfügbar

Optionales Zubehör

  • Unter­flur­dose
  • Scha­lungs­ele­ment
  • Kupp­lung
  • Verti­kal­krümmer
  • Ends­tück
  • Nivel­lier­bare Kassette
  • UDS3070120

    Universal-Bodendose mit Stahlblechschalung Größe 3 498x498x(70-120)mm
    341,20 €  / Stück*
  • UDB3120170

    Universal-Bodendose mit Bodenblech Größe 3 498x498x(120-170)mm
    305,40 €  / Stück*
  • UDB3075125

    Universal-Bodendose mit Bodenblech Größe 3 498x498x(75-125)mm
    294,00 €  / Stück*
  • UDB3050080

    Universal-Bodendose mit Bodenblech Größe 3 498x498x(50-80)mm
    282,70 €  / Stück*
  • UDB3165215

    Universal-Bodendose mit Bodenblech Größe 3 498x498x(165-215)mm
    316,80 €  / Stück*
  • UDB3215265

    Universal-Bodendose mit Bodenblech Größe 3 498x498x(215-265)mm
    328,00 €  / Stück*
  • UDH3050080

    Universal-Bodendose mit Haltepratzen Größe 3 498x498x(50-80)mm
    267,60 €  / Stück*
  • UDH3075125

    Universal-Bodendose mit Haltepratzen Größe 3 498x498x(75-125)mm
    278,90 €  / Stück*
  • UDH3120170

    Universal-Bodendose mit Haltepratzen Größe 3 498x498x(120-170)mm
    290,30 €  / Stück*
  • UDH3165215

    Universal-Bodendose mit Haltepratzen Größe 3 498x498x(165-215)mm
    301,60 €  / Stück*
  • UDH3215265

    Universal-Bodendose mit Haltepratzen Größe 3 498x498x(215-265)mm
    312,80 €  / Stück*
  • SEBD500GT

    Stahlblechschalung 500x500mm mit Grundträger 350x350mm für Schalungselemente
    172,50 €  / Set*
  • UKB340280

    Bügel zur Befestigung von Unterflurkanälen 340 x 28 mm auf der Rohdecke
    10,30 €  / Stück*
  • UKM340280

    Dehnungsmuffe zur Verbindung zweier Kanäle über Dehnungsfugen für Kanal 340x28mm
    23,70 €  / Stück*
  • UKK340283

    Vertikalkrümmer 3-zügig aus Stahlblech zu UK 340x28mm
    145,50 €  / Stück*
  • UKE340280

    Endstück für Unterflurkanäle Breite 340mm Höhe 28mm
    28,40 €  / Stück*
  • EKSQ405TM

    Schwerlastkassette/Tubusmontagesatz 20kN Q405 405x405mm Höhe innen/außen 28/44mm
    1.668,90 €  / Stück*
  • EKSQ405BL

    Schwerlastkassette blind 20kN Q405 405x405mm Höhe innen/außen 28/44mm
    1.495,30 €  / Stück*

Technische Merkmale

Abmes­sungen
  • Höhe
    28 mm
  • Breite
    340 mm
  • Länge
    2000 mm
  • Lichter innerer Quer­schnitt
    9520 - 9520 mm²
Kapa­zität
  • Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte)
    38
Ausstat­tung
  • Abnehm­bare Abde­ckung
    Ja
  • Kammeran­zahl
    3 - 3
Instal­la­tion, Montage
  • Boden­in­stal­la­ti­ons­system Montage auf
    Estrich­über­deckt
Werk­stoff
  • Werk­stoff
    Stahl
  • Ober­fläche
    Verzinkt
Einsatz­be­din­gungen
  • Verti­kale Last auf kleine Ober­fläche
    1,5 kN

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
REACh-SVHC frei Ja
Halogenfrei Ja

Zertifizierungen und Dokumente

Hager REACH declaration UK340283
PDF
Hager RoHS Report UK340283
PDF

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild UK340283 | Hager Deutschland

    Produktbild UK340283

  • Produktdatenblatt

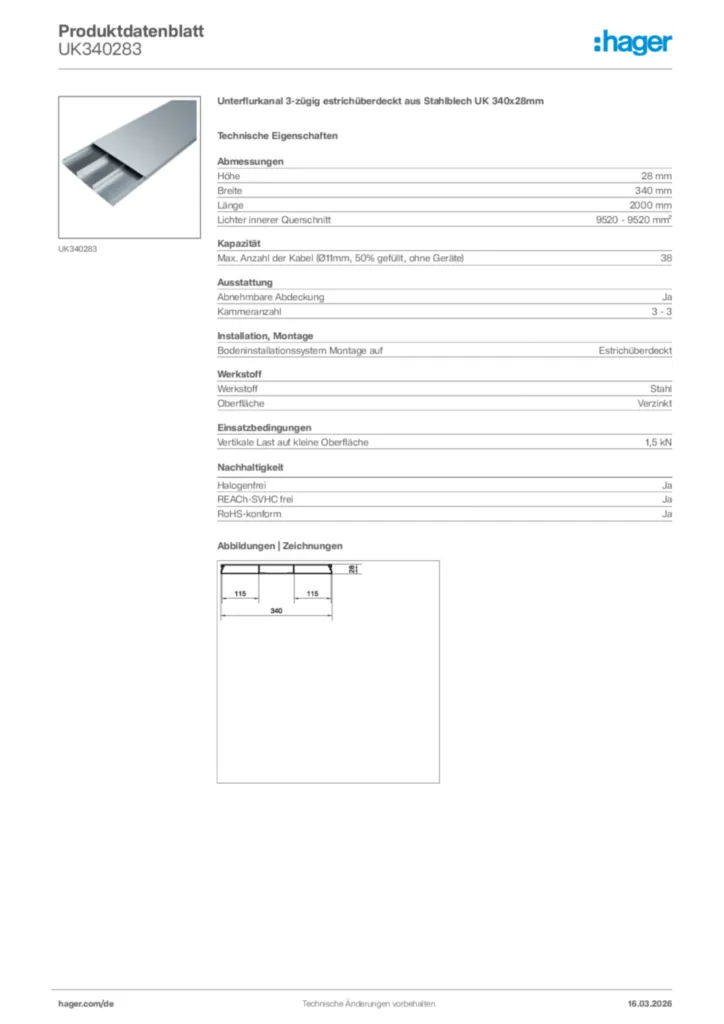

    Bild Hager Produktdatenblatt UK340283 | Hager Deutschland

    Hager Produktdatenblatt UK340283

    Unterflurkanal 3-zügig estrichüberdeckt aus Stahlblech UK 340x28mm

    PDF

  • Bedienungsanleitung

    Bild Montageanleitung für UDxx, UKxx - Unterflurkanäle, Bodendosen, Zubehör (Stand: 12.2017) | Hager Deutschland

    Montageanleitung für UDxx, UKxx - Unterflurkanäle, Bodendosen, Zubehör (Stand: 12.2017)

    Bedienungsanleitung International 2017-12-15

    PDF
    4,28 MB

  • Technische Broschüre

    Bild Flexibel versorgen | Hager Deutschland

    Flexibel versorgen

    Bodeninstallationssysteme von Hager (13DE0029)

    PDF
    7,21 MB

  • Broschüre

    Bild Hager im Zweckbau | Hager Deutschland

    Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6,03 MB

  • Bestellhilfe

    Bild Estrichüberdecktes Kanalsystem electraplan UK | Hager Deutschland

    Estrichüberdecktes Kanalsystem electraplan UK

    Bestellhilfe (23DE0166)

    PDF
    2,32 MB

  • Technischer Anhang (Einzelprodukt)

    Bild Bodeninstallationssysteme - Belastungen | Hager Deutschland

    Bodeninstallationssysteme - Belastungen

    Bodeninstallationssysteme - Belastungen (DE, 02-2024)

    PDF
    391,15 kB
    Bild Bodeninstallationssysteme - Trittschallverhalten | Hager Deutschland

    Bodeninstallationssysteme - Trittschallverhalten

    Bodeninstallationssysteme - Trittschallverhalten (DE, 09-2024)

    PDF
    596,49 kB
    Bild Floor installation systems - Impact noise properties | Hager Deutschland

    Floor installation systems - Impact noise properties

    Floor installation systems - Impact noise properties (EN, 07-2023)

    PDF
    578,05 kB
    Bild Floor installation systems - Mechanical stress | Hager Deutschland

    Floor installation systems - Mechanical stress

    Floor installation systems - Mechanical stress (EN, 02-2024)

    PDF
    389,75 kB

  • Tool

    Bild Cable Management Revit Plugin | Hager Deutschland

    Cable Management Revit Plugin

    MSI
    50,17 MB

  • DXF Dateien

    Bild DXF_Datei UK340283 | Hager Deutschland

    DXF_Datei UK340283

    DXF Dateien International 2022-11-28

    DXF
    366,52 kB

  • STEP Dateien

    Bild Step Model UK340283 | Hager Deutschland

    Step Model UK340283

    STEP Dateien International 2022-11-28

    STP
    213,18 kB

  • Produkt Zeichnung

    Bild TECHNICALDRAWING UK340283 | Hager Deutschland

    TECHNICALDRAWING UK340283

    Produkt Zeichnung International 2022-10-20

    PDF
    29,04 kB

  • Handbuch

    Bild Bodeninstallationssysteme - Handbuch: Basiswissen | Hager Deutschland

    Bodeninstallationssysteme - Handbuch: Basiswissen

    Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)

    PDF
    99,71 MB
    Bild Floor installation systems - Handbook: Basic knowledge | Hager Deutschland

    Floor installation systems - Handbook: Basic knowledge

    Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)

    PDF
    99,70 MB

  • Tools

    Bild Hagerplan - Der Ausschreibungstextkonfigurator | Hager Deutschland

    Hagerplan - Der Ausschreibungstextkonfigurator

    Ausschreiben leicht gemacht

    URL

  • Konformitätserklärung

    Bild CE-Konformitätserklärung für UKxx - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019) | Hager Deutschland

    CE-Konformitätserklärung für UKxx - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019)

    Konformitätserklärung International 2024-08-27

    PDF
    49,71 kB
Mehr Downloads

Weitere Produkte zu diesem System

    5
  • 1
    UKK340383 - Vertikalkrümmer 3-zügig aus Stahlblech zu UK 340x38mm
    UKK340383
    Vertikalkrümmer 3-zügig aus Stahlblech zu UK 340x38mm
    Preis
    152,80 €
    / Stück *
    152,80 €
    / Stück *
  • 2
    UKK340382 - Vertikalkrümmer 2-zügig aus Stahlblech zu UK 340x38mm
    UKK340382
    Vertikalkrümmer 2-zügig aus Stahlblech zu UK 340x38mm
    Preis
    145,50 €
    / Stück *
    145,50 €
    / Stück *
  • 3
    UKK340283 - Vertikalkrümmer 3-zügig aus Stahlblech zu UK 340x28mm
    UKK340283
    Vertikalkrümmer 3-zügig aus Stahlblech zu UK 340x28mm
    Preis
    145,50 €
    / Stück *
    145,50 €
    / Stück *
  • 4
    UKK340282 - Vertikalkrümmer 2-zügig aus Stahlblech zu UK 340x28mm
    UKK340282
    Vertikalkrümmer 2-zügig aus Stahlblech zu UK 340x28mm
    Preis
    139,50 €
    / Stück *
    139,50 €
    / Stück *
  • 5
    UKK240383 - Vertikalkrümmer 3-zügig aus Stahlblech zu UK 240x38mm
    UKK240383
    Vertikalkrümmer 3-zügig aus Stahlblech zu UK 240x38mm
    Preis
    133,70 €
    / Stück *
    133,70 €
    / Stück *

Ausschreibungstext

Unterflurkanal 3-zügig estrichüberdeckt aus Stahlblech UK 340x28mm

Unterflur-Installationskanal nach DIN EN 50085-1 und DIN EN 50085-2-2 für estrichüberdeckte Montage mit Trennsteg, abnehmbares, mit Trennstegmarkierungen versehenes, Oberteil zum einfachen Einlegen von Leitungen.

Höhe: 28 mm
Breite: 340 mm
Länge: 2000 mm
Lichter innerer Querschnitt: 9520 - 9520 mm²
Max. Anzahl der Kabel (Ø11mm, 50% gefüllt, ohne Geräte): 38
Abnehmbare Abdeckung: Ja
Kammeranzahl: 3 - 3
Bodeninstallationssystem Montage auf: Estrichüberdeckt
Werkstoff: Stahl
Oberfläche: Verzinkt
Halogenfrei: Ja
Vertikale Last auf kleine Oberfläche: 1,5 kN

Fabrikat : Hager oder gleichwertig
Artikel : UK340283
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!
Exportieren
