Wandler-Feld, universN, <250A, Ina160A, IP30, SKII, Zug NH2, 1350 x 250 x 165 mm UF51W9
EAN
3250616160361
Marke
Hager
VPE
1 Stück
Preisgruppe
H090
Passende Tools
Preis
2.636,20 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Abmessungen
-
Höhe1400 mm
-
Breite250 mm
-
Tiefe165 mm
Ausstattung
-
Anzahl Reihen9
-
Anzahl Felder1
-
Anzahl 3-Punkt-Aufnahmen für SG/TRE0
Werkstoff
-
RAL Nummer9010
-
WerkstoffPolyvinylchlorid (PVC)
Elektrischer Strom
-
Nennstrom160 A
Konnektivität
-
AnschlussartDirektanschluss
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild UF51W9
-
Produktdatenblatt
Hager Produktdatenblatt UF51W9
Wandler-Feld, universN, <250A, Ina160A, IP30, SKII, Zug NH2, 1350 x 250 x 165 mm
PDF -
Tools
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
UF13ZBW1Wandler-Messfeld, universN, TAB NetzeBW, 750 x 750 mmPreis1.659,40 €/ Stück * -
2
UF22Z1Wandlermessfeld, universN, 2-feldig, 900 mm, TAB 2023 MitteldeutschlandPreis1.462,80 €/ Stück * -
3
UF31W0Wandlerfeld, UniversN, NAR NH2 SUT 40mm SasSyst, AAR Lasttrennsch. 250APreis2.731,80 €/ Stück * -
4
UF31W1Wandlerfeld, UniversN, NAR NH00 SLTS 40mm SasSyst, AAR Lasttrennsch. 125APreis1.871,50 €/ Stück * -
5
UF31W2Wandlermessfeld universN, 1 ZP, NAR Sas-40mm, WzR-150mm, RfZ-150mmPreis437,80 €/ Stück *
Ausschreibungstext
Wandler-Feld, universN, <250A, Ina160A, IP30, SKII, Zug NH2, 1350 x 250 x 165 mm

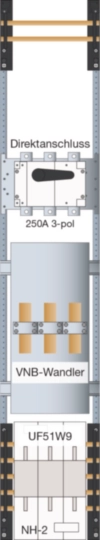

Wandlerfeld bis 250A nach DIN VDE 0603-2-2, Bauhöhe 1350 mm, Breite 1- feldig 250 mm, Feld bestückt und verdrahtet mit NH1 Trennerunterteil auf 40mm Sammelschienensystem, 5 polig, im unteren Anschlussraum. Montagplatte 347 x 200 mm, Lasttrennschalter 250A, N 95 mm² und PE 70 mm² von unten zu Schienen im oberen Abgangsraum verlegt. Im Nachbarfeld rechts oder links anschließen. Mittels Sammelschienenverbinder wird das Feld an andere Felder angebunden.
Höhe: 1400 mm
Breite: 250 mm
Tiefe: 165 mm
Anzahl Reihen: 9
Anschlussart: Direktanschluss
Anzahl Felder: 1
Anzahl 3-Punkt-Aufnahmen für SG/TRE: 0
RAL Nummer: 9010
Werkstoff: Polyvinylchlorid (PVC)
Nennstrom: 160 A
Fabrikat : Hager oder gleichwertig
Artikel : UF51W9
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Wandlerfeld bis 250A nach DIN VDE 0603-2-2, Bauhöhe 1350 mm, Breite 1- feldig 250 mm, Feld bestückt und verdrahtet mit NH1 Trennerunterteil auf 40mm Sammelschienensystem, 5 polig, im unteren Anschlussraum. Montagplatte 347 x 200 mm, Lasttrennschalter 250A, N 95 mm² und PE 70 mm² von unten zu Schienen im oberen Abgangsraum verlegt. Im Nachbarfeld rechts oder links anschließen. Mittels Sammelschienenverbinder wird das Feld an andere Felder angebunden.
Höhe: 1400 mm
Breite: 250 mm
Tiefe: 165 mm
Anzahl Reihen: 9
Anschlussart: Direktanschluss
Anzahl Felder: 1
Anzahl 3-Punkt-Aufnahmen für SG/TRE: 0
RAL Nummer: 9010
Werkstoff: Polyvinylchlorid (PVC)
Nennstrom: 160 A
Fabrikat : Hager oder gleichwertig
Artikel : UF51W9
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
