Wandlerfeld, universN, bis 135 A, mit NH00 Trenner auf Sammelschiene UF51W7
EAN
3250616160330
Marke
Hager
VPE
1 Stück
Preisgruppe
H090
Passende Tools
Preis
2.503,90 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Dieses Produkt unterliegt regional abhängigen Spezifikationen der jeweils zuständigen Netzbetreiber und muss eventuell durch weiteres Zubehör ergänzt werden.
Zur sicheren und TAB-konformen Planung Ihrer Zähleranlage nutzen Sie bitte unsere Planungssoftware ZPlan, unsere Zählerplatzlisten oder wenden sich an unser regionales Technisches Service Center.
Technische Merkmale
Abmessungen
-
Höhe1350 mm
-
Breite250 mm
-
Tiefe165 mm
Ausstattung
-
Anzahl Reihen9
-
Anzahl Felder1
-
Anzahl 3-Punkt-Aufnahmen für SG/TRE0
Werkstoff
-
RAL Nummer9010
-
WerkstoffPolyvinylchlorid (PVC)
Elektrischer Strom
-
Nennstrom128 A
Konnektivität
-
AnschlussartSammelschiene
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild UF51W7
-
Produktdatenblatt

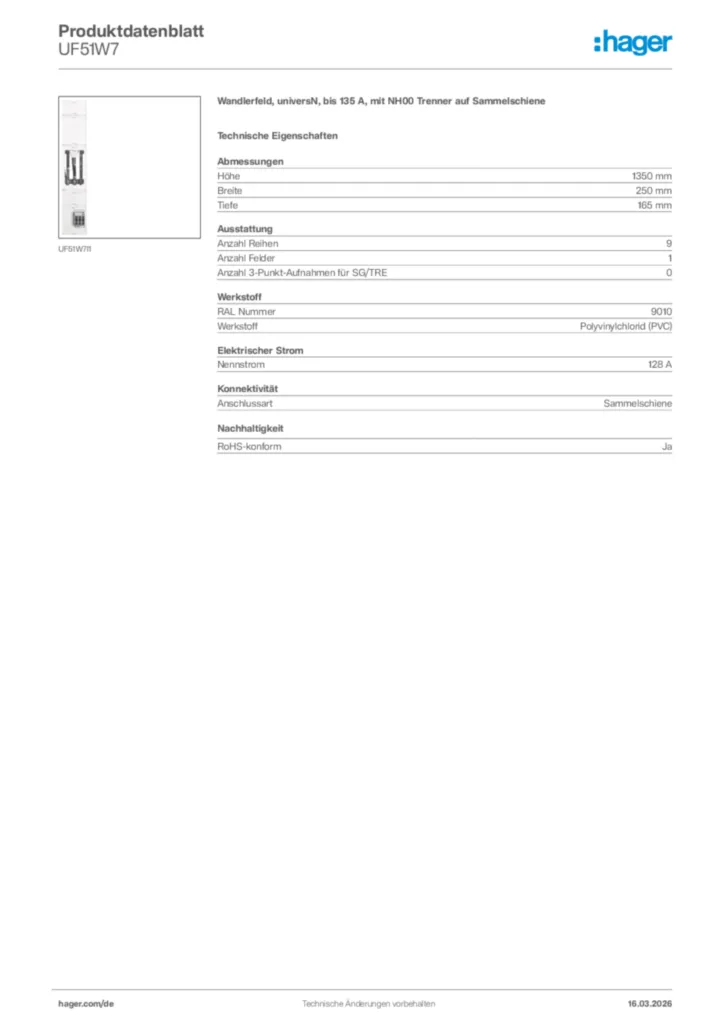

Hager Produktdatenblatt UF51W7
Wandlerfeld, universN, bis 135 A, mit NH00 Trenner auf Sammelschiene
PDF -
Produktanhang
Aufbau und Stromlaufplan UF51W7
Produktanhang International 2022-03-23
PDF203,00 kB -
Tools
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
UF13ZBW1Wandler-Messfeld, universN, TAB NetzeBW, 750 x 750 mmPreis1.659,40 €/ Stück * -
2
UF22Z1Wandlermessfeld, universN, 2-feldig, 900 mm, TAB 2023 MitteldeutschlandPreis1.462,80 €/ Stück * -
3
UF31W0Wandlerfeld, UniversN, NAR NH2 SUT 40mm SasSyst, AAR Lasttrennsch. 250APreis2.731,80 €/ Stück * -
4
UF31W1Wandlerfeld, UniversN, NAR NH00 SLTS 40mm SasSyst, AAR Lasttrennsch. 125APreis1.871,50 €/ Stück * -
5
UF31W2Wandlermessfeld universN, 1 ZP, NAR Sas-40mm, WzR-150mm, RfZ-150mmPreis437,80 €/ Stück *
Ausschreibungstext
Wandlerfeld, universN, bis 135 A, mit NH00 Trenner auf Sammelschiene
Wandlerfeld bis 160A nach DIN VDE 0603-2-2, Bauhöhe 1350 mm, Breite 1- feldig 250 mm, Feld bestückt und verdrahtet mit NH00 Trenner auf 40mm Sammelschienensystem, 5 polig, im unteren Anschlussraum. 3x CU Schienen 30 x 5 für Wandlermontage, Abgangsklemmen bis 95 mm², Primärverdrahtung 50 mm², N 50 mm² und PE 35 mm² von unterem Sammelschienensystem zu Schienen im oberen Abgangsraum verdrahtet. Es ist möglich auch im Nachbarfeld rechts oder links anzuschließen. Mittels Sammelschienenverbinder kann das Feld an andere Felder angebunden werden.
Höhe: 1350 mm
Breite: 250 mm
Tiefe: 165 mm
Anzahl Reihen: 9
Anschlussart: Sammelschiene
Anzahl Felder: 1
Anzahl 3-Punkt-Aufnahmen für SG/TRE: 0
RAL Nummer: 9010
Werkstoff: Polyvinylchlorid (PVC)
Nennstrom: 128 A
Fabrikat : Hager oder gleichwertig
Artikel : UF51W7
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Wandlerfeld bis 160A nach DIN VDE 0603-2-2, Bauhöhe 1350 mm, Breite 1- feldig 250 mm, Feld bestückt und verdrahtet mit NH00 Trenner auf 40mm Sammelschienensystem, 5 polig, im unteren Anschlussraum. 3x CU Schienen 30 x 5 für Wandlermontage, Abgangsklemmen bis 95 mm², Primärverdrahtung 50 mm², N 50 mm² und PE 35 mm² von unterem Sammelschienensystem zu Schienen im oberen Abgangsraum verdrahtet. Es ist möglich auch im Nachbarfeld rechts oder links anzuschließen. Mittels Sammelschienenverbinder kann das Feld an andere Felder angebunden werden.
Höhe: 1350 mm
Breite: 250 mm
Tiefe: 165 mm
Anzahl Reihen: 9
Anschlussart: Sammelschiene
Anzahl Felder: 1
Anzahl 3-Punkt-Aufnahmen für SG/TRE: 0
RAL Nummer: 9010
Werkstoff: Polyvinylchlorid (PVC)
Nennstrom: 128 A
Fabrikat : Hager oder gleichwertig
Artikel : UF51W7
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
