Wandlerfeld, Stromwandler, univers N, bis 125 A, 1-feldig, 1350 mm UF51W5
Wandler-Feld, univers N, für Ströme bis 125 Ampere, 1-feldig, Höhe 1350 mm, Breite 250 mm. Ausgestattet mit NH00 Trenner, 5-poliges 40 mm Sammelschienensystem, 3x Kupferschienen 30 x 5 für Wandlermontage. Inklusive Lasttrennschalter 160 Ampere, Primärverdrahtung L1-L3, N und PE. Möglichkeit zur Erweiterung durch Sammelschienenverbinder.
EAN
3250616160316
Marke
Hager
VPE
1 Stück
Preisgruppe
H090
Passende Tools
Preis
2.501,60 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Dieses Produkt unterliegt regional abhängigen Spezifikationen der jeweils zuständigen Netzbetreiber und muss eventuell durch weiteres Zubehör ergänzt werden.
Zur sicheren und TAB-konformen Planung Ihrer Zähleranlage nutzen Sie bitte unsere Planungssoftware ZPlan, unsere Zählerplatzlisten oder wenden sich an unser regionales Technisches Service Center.
Technische Merkmale
Abmessungen
-
Höhe1350 mm
-
Breite250 mm
-
Tiefe165 mm
Ausstattung
-
Anzahl Reihen9
-
Anzahl Felder1
-
Anzahl 3-Punkt-Aufnahmen für SG/TRE0
Werkstoff
-
RAL Nummer9010
-
WerkstoffPolyvinylchlorid (PVC)
Elektrischer Strom
-
Nennstrom128 A
Konnektivität
-
AnschlussartSammelschiene
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

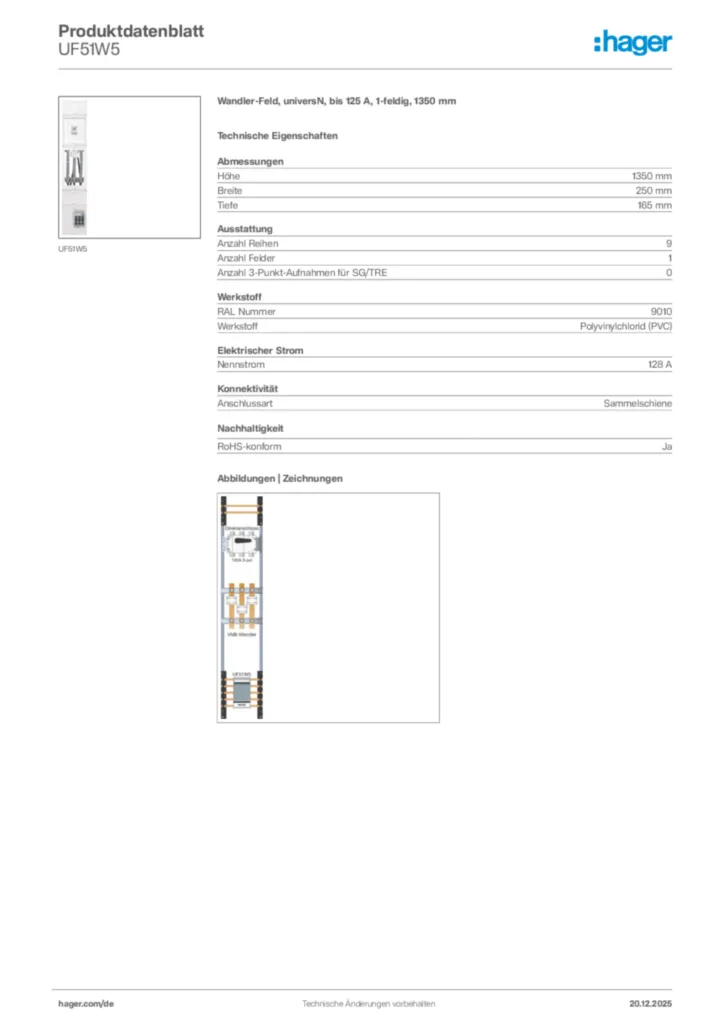

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild UF51W5
-
Montageanleitung
Aufbau und Stromlaufplan UF51W5I1
Montageanleitung International 2022-03-23
PDF207,22 kB -
Produktinformation
Modulare 3-Punkt Wandleranlage
Westnetz GmbH (22DE0069)
PDF1,67 MB
Wandlerschrank Westnetz GmbH
(22DE0051)
PDF2,37 MB -
Tools
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
UF13ZBW1Wandler-Messfeld, universN, TAB NetzeBW, 750 x 750 mmPreis1.634,90 €/ Stück * -
2
UF22Z1Wandlermessfeld, universN, 2-feldig, 900 mm, TAB 2023 MitteldeutschlandPreis1.441,20 €/ Stück * -
3
UF23Z1Wandlermessfeld, universN, 3-feldig, 900 mm, TAB Mitteldeutschland 2023Preis1.702,10 €/ Stück * -
4
UF31W0Wandlerfeld, UniversN, NAR NH2 SUT 40mm SasSyst, AAR Lasttrennsch. 250APreis2.691,40 €/ Stück * -
5
UF31W1Wandlerfeld, UniversN, NAR NH00 SLTS 40mm SasSyst, AAR Lasttrennsch. 125APreis1.843,80 €/ Stück *
Ausschreibungstext
Wandler-Feld, universN, bis 125 A, 1-feldig, 1350 mm
Wandlerfeld bis125A nach DIN VDE 0603-2-2, Bauhöhe 1350 mm, Breite 1- feldig 250 mm, Feld bestückt und verdrahtet mit NH00 Trenner auf 40mm Sammelschienensystem 5 polig im unteren Anschlussraum. 3x CU Schienen 30 x 5 für Wandlermontage, Lasttrennschalter 160A, Primärverdrahtung L1-L3 50 mm², N 50 mm² und PE 35 mm², von unterem Sammelschienensystem zu Schienen im oberen Abgangsraum verdrahtet. Es ist möglich auch im Nachbarfeld rechts oder links anzuschließen. Mittels Sammelschienen-verbinder kann das Feld an andere Felder angebunden werden.
Höhe: 1350 mm
Breite: 250 mm
Tiefe: 165 mm
Anzahl Reihen: 9
Anschlussart: Sammelschiene
Anzahl Felder: 1
Anzahl 3-Punkt-Aufnahmen für SG/TRE: 0
RAL Nummer: 9010
Werkstoff: Polyvinylchlorid (PVC)
Nennstrom: 128 A
Fabrikat : Hager oder gleichwertig
Artikel : UF51W5
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Wandlerfeld bis125A nach DIN VDE 0603-2-2, Bauhöhe 1350 mm, Breite 1- feldig 250 mm, Feld bestückt und verdrahtet mit NH00 Trenner auf 40mm Sammelschienensystem 5 polig im unteren Anschlussraum. 3x CU Schienen 30 x 5 für Wandlermontage, Lasttrennschalter 160A, Primärverdrahtung L1-L3 50 mm², N 50 mm² und PE 35 mm², von unterem Sammelschienensystem zu Schienen im oberen Abgangsraum verdrahtet. Es ist möglich auch im Nachbarfeld rechts oder links anzuschließen. Mittels Sammelschienen-verbinder kann das Feld an andere Felder angebunden werden.
Höhe: 1350 mm
Breite: 250 mm
Tiefe: 165 mm
Anzahl Reihen: 9
Anschlussart: Sammelschiene
Anzahl Felder: 1
Anzahl 3-Punkt-Aufnahmen für SG/TRE: 0
RAL Nummer: 9010
Werkstoff: Polyvinylchlorid (PVC)
Nennstrom: 128 A
Fabrikat : Hager oder gleichwertig
Artikel : UF51W5
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
