Universal-Dimmaktor 4-fach KNX für 4x600 Watt, geeignet für Energiesparlampen, LED, Glühlampen sowie Hoch- und Niedervolt Halogenlampen. Ausgestattet mit Autodetect- und Easydetect-Verfahren zur Lastartenerkennung und Dimmbereichsoptimierung. Ermöglicht Dimmen, Schalten und Szenenabruf mit 64 Einstellungen pro Kanal. Überhitzungs-, Überlast- und Kurzschlussschutz integriert. Handbedienung und LED-Statusanzeige am Gerät vorhanden.
EAN
3250616057753
Marke
Hager
VPE
1 Stück
Preisgruppe
H503
KNX Universal-Dimmaktor, Dimmer 4-fach, 4x600W, ESL/LED, kombinierbar TYA664BN
Preis
588,18 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Spannung
-
Betriebsspannung über Bus21 - 32 V
-
Eingangsspannung230 - 230 V
-
Systemspannung30 V DC über Bus
-
Hilfsspannung230 - 230 V
Elektrischer Strom
-
Stromaufnahme Bus Datentransfer2,40 mA
Frequenz
-
Frequenz50 - 60 Hz
Einsatzbedingungen
-
Betriebstemperatur-5 - 45 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter0.75 - 2.5 mm²
-
Anschlussquerschnitt bei starrem Leiter0.75 - 2.5 mm²
Ausstattung
-
Anzahl der Ausgänge4
-
Bussystem Dimmaktor AusführungSteuerbaustein
Beleuchtung
-
Stromversorgung der LED-Lampe480 W
-
Dimmbare 230 V LED Lampe120 - 120 W
Kapazität
-
Anzahl Module10
Leistung
-
230 V Glüh- und Halogenlampen600 W
-
Glühlampenlast5 - 600 W
-
Dimmleistung5 - 600 W
Konnektivität
-
Mit Bussystem KNX-FunkNein
-
Anschlussartquickconnect
Einstellungen
-
Unterstützten EinstellmodusETS
Texte
-
SicherungÜberhitzungsschutz (Anzeige über LED), Kurzschlussfest und überlastsicher (Anzeige über LED)
-
BetriebsartLastkopplung von 4 Kanälen zur Erhöhung der Ausgangsleistung über Parallelschaltung der Ausgänge
-
DimmprinzipPhasenan- oder Phasenabschnitt je nach Lastart, selbstlernend, Minimale/maximale Dimmwerte je Kanal am Gerät einstellbar
-
FunktionLernfunktion für optimierten Betrieb von Kompaktleuchtstofflampen und LED-Leuchten über Bus aktivierbar
-
AnschlussartMit quickconnect-Steckklemmen
-
BeschriftungGroßes Beschriftungsfeld
-
SchutzMit Überhitzungs-, Überlastungs- und Kurzschlussschutz
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild TYA664BN
-

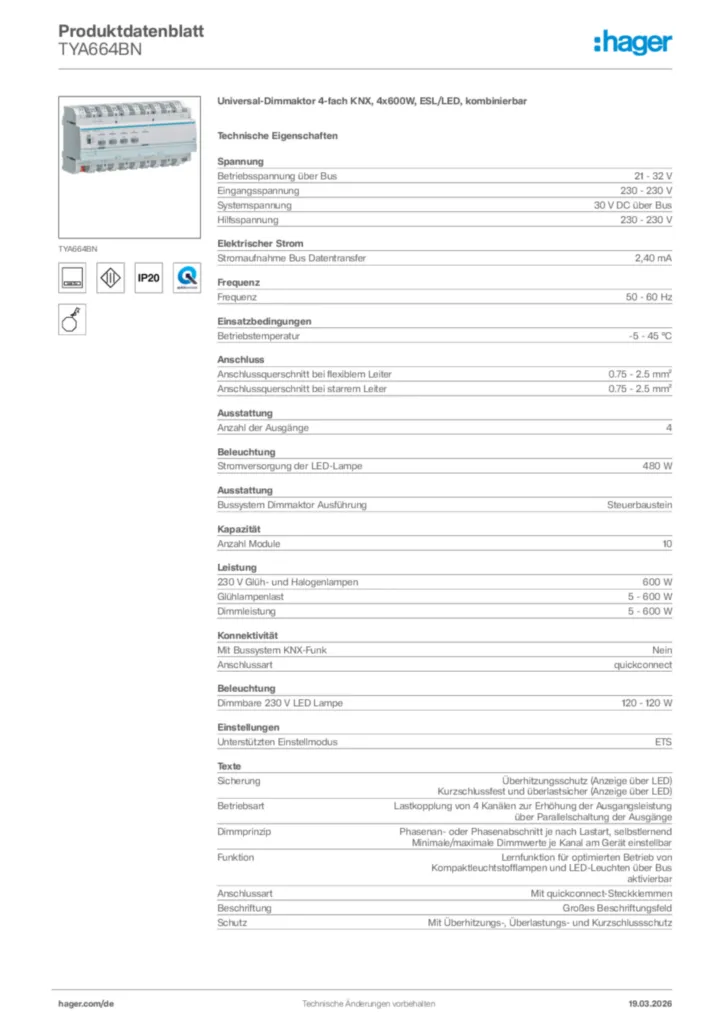

Produktdatenblatt
Hager Produktdatenblatt TYA664BN
Universal-Dimmaktor 4-fach KNX, 4x600W, ESL/LED, kombinierbar
PDF -
Montageanleitung
Montageanleitung en-GB, pl-PL 2015-04-01
PDF3,84 MB
Montageanleitung für TYA664BN - Universal-Dimmaktor 4fach KNX, 4x600W, ESL/LED, kombinierbar (DE-IT, Stand: 04.2017)
Montageanleitung de-DE, it-IT 2015-04-01
PDF7,16 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Tipps
Hager Tipp 49
Bundesförderung für effiziente Gebäude BEG (21DE0175_06)
PDF3,80 MB -
KNX Produktdatenbank
ETS Produktdatenbank für TYA664N
KNX Produktdatenbank es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pt-PT, sv-SE 2020-01-01
KNXPROD530,77 kB -
Applikationshandbuch
ETS Applikationsbeschreibung für TYA662AN_TYA664AN_BN
Applikationshandbuch en-GB, pl-PL 2013-10-28
PDF7,85 MB
ETS Applikationsbeschreibung für TYA662AN_TYA664AN_BN
Applikationshandbuch de-DE 2013-01-15
PDF7,98 MB -
Tools
Hager Pilot App - Konfigurator für domovea und flow
Mit der Hager Pilot App können Sie den domovea Server (TJA670, TJA470) und den Energiemanagement Controller (XEM461) einrichten, konfigurieren und verwalten.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
TRM691EFunk UP Universal-Dimmer 1fach/Binäreingang 2fach 200W 2DrahtPreis147,50 €/ Stück * -
2
TYAS664ANUniversal-Dimmaktor 4-fach KNX Secure, 4x300W, ESL/LED, kombinierbarPreis484,30 €/ Stück * -
3
TYA663ANUniversal-Dimmaktor 3-fach KNX, 3x300W, ESL/LEDPreis717,50 €/ Stück * -
4
TXA663AUniversal-Dimmaktor 3-fach KNX easy, 3x300W, ESL/LEDPreis377,32 €/ Stück * -
5
TYA661BNUniversal-Dimmaktor 1-fach KNX, 1x600W, ESL/LEDPreis223,10 €/ Stück *
Ausschreibungstext
Universal-Dimmaktor 4-fach KNX, 4x600W, ESL/LED, kombinierbar
Universal-Dimmaktor zum Schalten/Dimmen und zur automatischen Erkennung der Lastart (Autodetect-Verfahren) und zur Optimierung des Dimmbereichs (Easydetect-Verfahren) mittels Tastendruckmodus am externen Sensor, am Gerät oder über ein Objekt. Profimodus zur Auswahl der Modis am Gerät oder per Buszugang. Zum Dimmen von dimmbaren LED und Energiesparlampen, Glühlampen, Hochvolt Halogenlampen und Niedervolt Halogenlampen mit konventionellem oder elektronischem Transformator. Das Gerät setzt die Businformationen in entsprechende Befehle um.
Funktionen: Dimmen, Schalten, Zwang, Zeit, Ausschaltvorwarnung, Szenenabruf (64 pro Kanal, jeweils mit eigener Anfahrzeit). Jeder Dimmausgang hat am Gerät eine Handbedienung, die auch sperrbar ist, und eine Schaltzustandsanzeige per LED. Die Dimmkanäle können in verschiedenen Kombinationen zur Leistungserhöhung zusammengeschaltet werden. Mit Schutz gegen Überhitzung, Überlast und Kurzschluss. Beschriftungsmöglichkeit direkt am Gerät. Zusätzlich erkennt das Gerät über ein Statusobjekt den Stromfluss des Leuchtmittels.
Betriebsspannung über Bus: 21 - 32 V
Eingangsspannung: 230 - 230 V
Systemspannung: 30 V DC über Bus
Stromaufnahme Bus Datentransfer: 2,40 mA
Frequenz: 50 - 60 Hz
Betriebstemperatur: -5 - 45 °C
Anschlussquerschnitt bei flexiblem Leiter: 0.75 - 2.5 mm²
Anschlussquerschnitt bei starrem Leiter: 0.75 - 2.5 mm²
Anzahl der Ausgänge: 4
Stromversorgung der LED-Lampe: 480 W
Anzahl Module: 10
230 V Glüh- und Halogenlampen: 600 W
Glühlampenlast: 5 - 600 W
Dimmleistung: 5 - 600 W
Dimmbare 230 V LED Lampe: 120 - 120 W
Fabrikat : Hager oder gleichwertig
Artikel : TYA664BN
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Universal-Dimmaktor zum Schalten/Dimmen und zur automatischen Erkennung der Lastart (Autodetect-Verfahren) und zur Optimierung des Dimmbereichs (Easydetect-Verfahren) mittels Tastendruckmodus am externen Sensor, am Gerät oder über ein Objekt. Profimodus zur Auswahl der Modis am Gerät oder per Buszugang. Zum Dimmen von dimmbaren LED und Energiesparlampen, Glühlampen, Hochvolt Halogenlampen und Niedervolt Halogenlampen mit konventionellem oder elektronischem Transformator. Das Gerät setzt die Businformationen in entsprechende Befehle um.
Funktionen: Dimmen, Schalten, Zwang, Zeit, Ausschaltvorwarnung, Szenenabruf (64 pro Kanal, jeweils mit eigener Anfahrzeit). Jeder Dimmausgang hat am Gerät eine Handbedienung, die auch sperrbar ist, und eine Schaltzustandsanzeige per LED. Die Dimmkanäle können in verschiedenen Kombinationen zur Leistungserhöhung zusammengeschaltet werden. Mit Schutz gegen Überhitzung, Überlast und Kurzschluss. Beschriftungsmöglichkeit direkt am Gerät. Zusätzlich erkennt das Gerät über ein Statusobjekt den Stromfluss des Leuchtmittels.
Betriebsspannung über Bus: 21 - 32 V
Eingangsspannung: 230 - 230 V
Systemspannung: 30 V DC über Bus
Stromaufnahme Bus Datentransfer: 2,40 mA
Frequenz: 50 - 60 Hz
Betriebstemperatur: -5 - 45 °C
Anschlussquerschnitt bei flexiblem Leiter: 0.75 - 2.5 mm²
Anschlussquerschnitt bei starrem Leiter: 0.75 - 2.5 mm²
Anzahl der Ausgänge: 4
Stromversorgung der LED-Lampe: 480 W
Anzahl Module: 10
230 V Glüh- und Halogenlampen: 600 W
Glühlampenlast: 5 - 600 W
Dimmleistung: 5 - 600 W
Dimmbare 230 V LED Lampe: 120 - 120 W
Fabrikat : Hager oder gleichwertig
Artikel : TYA664BN
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
