Der Unterputz KNX-FunkSchaltaktor hat eine Schaltleistung von 230V/3A und verfügt über einen 1-fach Schaltaktor sowie einen 2-fach Binäreingang. Die Installation erfolgt mittels 3-Draht-Technik und Schraub-Liftklemmen. Die Konfiguration kann werkzeuglos über quicklink erfolgen. Es werden Funktionen wie Schalten, Szenensteuerung und Zeitschaltung unterstützt. Der Aktor ermöglicht die Ansteuerung durch externe Schalter oder Taster und unterstützt die Integration in bestehende KNX-TP-Systeme.
EAN
3250615988805
Marke
Hager
VPE
1 Stück
Preisgruppe
H505
- KNX Funk
- Schalt-Aktoren
- Binäreingänge
- Mehr sehen
Unterputz Funk KNX Schaltaktor 1-fach/Binäreingang 2-fach 230V 3A 3Draht TRM693G
Preis
104,80 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Einstellungen
-
Unterstützten EinstellmodusETS, easy, quicklink
Konnektivität
-
Radio ProtokollKNX-Funk
-
Empfänger Kategorie2
-
Mit Bussystem KNXNein
-
Mit Bussystem KNX-FunkJa
Abmessungen
-
Höhe40 mm
-
Breite40 mm
-
Tiefe20 mm
-
Einbautiefe40 mm
Werkstoff
-
FarbeLichtgrau
Ausstattung
-
Funk bidirektionalJa
-
Mit Schieber für HandschaltungJa
Elektrischer Strom
-
Nennstrom3 A
Frequenz
-
Frequenz50 - 50 Hz
-
Funk Empfangsfrequenz868,30 - 868,30 MHz
Leistung
-
Ausgangsleistung690 W
-
230 V Glüh- und Halogenlampen500 W
Spannung
-
Betriebsspannung230 - 230 V
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
Systemspannung230 V AC
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Einsatzbedingungen
-
Betriebstemperatur-10 - 50 °C
Anschluss
-
Anschlussquerschnitt bei starrem Leiter0.5 - 2.5 mm²
-
Anschlussquerschnitt bei flexiblem Leiter0.5 - 1.5 mm²
Texte
-
FunktionEinfache Zusatzfunktionen: + 6 Szenen, Repeater-Funktion zur Erhöhung der Funkreichweite aktivierbar, Resetfunktion (Auf Werkseinstellung)
-
MontageartFür den Einbau hinter UP-Einsätzen
-
AnschlussartMit Schraub-Liftklemmen
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild TRM693G
-

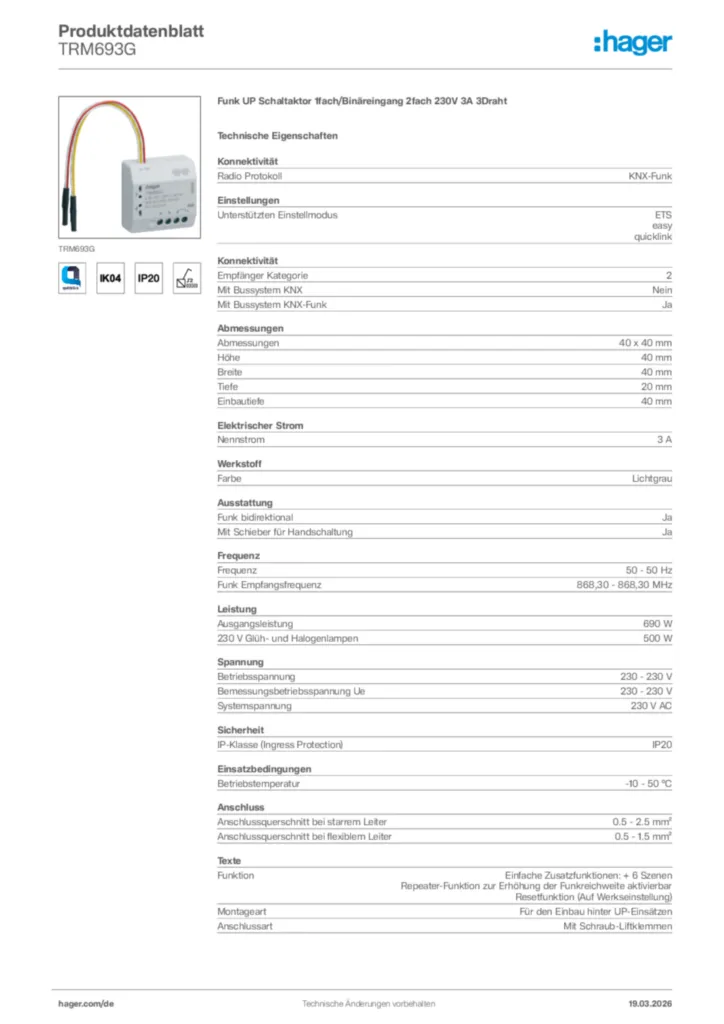

Produktdatenblatt
Hager Produktdatenblatt TRM693G
Funk UP Schaltaktor 1fach/Binäreingang 2fach 230V 3A 3Draht
PDF -
Montageanleitung
Konfigurationsanleitung für TRM690G - Funk UP Jalousieaktor/Schaltaktor/Universal-Dimmer (DE-IT-FR-NL, Stand: 06.2015)
Konfigurationsanleitung quicklink
PDF11,11 MB
Konfigurationsanleitung für TRM693G - Funk UP Schaltaktor 1fach/Binäreingang 2fach 230V 3A 3Draht (DE-EN-IT-FR-NL, Stand: 01.2017)
Montageanleitung en-GB, fr-FR, de-DE, it-IT, nl-NL, pl-PL 2017-03-28
PDF1,14 MB
Montageanleitung en-GB, es-ES, pl-PL, pt-PT 2016-03-03
PDF11,15 MB -
Produktanhang
Konfigurationsanleitung quicklink (DE-FR-IT-NL, 2016-02)
Produktanhang International 2020-01-01
PDF1,18 MB -
Technische Broschüre
Wir rocken easy
Die intelligente Haussteuerung für Neubau und Modernisierung (24DE0020-02)
PDF236,74 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
KNX easy
Bestellübersicht Mai 2024 (24DE0020-06)
PDF11,38 MB -
Tipps
Hager Tipp 49
Bundesförderung für effiziente Gebäude BEG (21DE0175_06)
PDF3,80 MB -
KNX Produktdatenbank
KNX Produktdatenbank (ab ETS4) für TRM693G (V105)
KNX Produktdatenbank en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pl-PL, pt-PT, sv-SE 2020-01-01
KNXPROD453,49 kB -
Applikationshandbuch
ETS-Easy Applikationsbeschreibung für TRM690G_TRM693G_TRM694G
Applikationshandbuch en-GB, pl-PL 2015-02-12
PDF6,41 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-06-30
PDF126,71 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
TXA304Binäreingang 4fach, 230V~, REG, KNXPreis173,90 €/ Stück * -
2
TXA306Binäreingang 6fach, universal, REG, KNXPreis180,86 €/ Stück * -
3
TXA310Binäreingang 10fach, 230V~, REG, KNXPreis229,69 €/ Stück * -
4
TYBS704ABinäreingang 4-fach, KNX Secure, UPPreis76,30 €/ Stück * -
5
TYBS794ABinäreingang 4-fach + LED Ausgänge, KNX Secure, UPPreis102,70 €/ Stück *
Ausschreibungstext
Funk UP Schaltaktor 1fach/Binäreingang 2fach 230V 3A 3Draht
KNX-Funk Schaltaktor UP mit Schraub-Liftklemmen für den Einbau hinter UP-Einsätzen. quicklink (Push-Button-Mode) zur werkzeuglosen Konfiguration-und Funktion-Tasten mit LEDs. Mit unabhängigem netzversorgten Binäreingang für potenzialfreien Kontakt ohne Neutralleiter Anschluss, 4-adriger Leitung zum Ansteuerung durch z.B. Schalter/Taster/Zeitschaltuhr, Aufrufen der Szenen über KNX-Funk Geräte, Speicherung von Szenen (sperrbar), Resetfunktion (auf Werkseinstellung).
quicklink Funktionen: Schalten, 2 Szenen, Zeitschaltung, Taster Schließer, Zwangssteuerung.
easy Zusatz-Funktionen: +6 Szenen.
ETS Zusatz-Funktionen: +6 Szenen, Betriebsart Ein/Aus, 1 Tastensteuerung Auf/Ab, Taster, 2 x Alarm, Zustandsanzeige.
Hinweis: Optionale Integration via KNX-Funk Medienkoppler ins KNX-TP-System.
Radio Protokoll: KNX-Funk
Empfänger Kategorie: 2
Mit Bussystem KNX: Nein
Mit Bussystem KNX-Funk: Ja
Abmessungen: 40 x 40 mm
Tiefe: 20 mm
Einbautiefe: 40 mm
Farbe: Lichtgrau
Mit Schieber für Handschaltung: Ja
Funk bidirektional: Ja
Frequenz: 50 - 50 Hz
Funk Empfangsfrequenz: 868,30 - 868,30 MHz
Ausgangsleistung: 690 W
Betriebsspannung: 230 - 230 V
Bemessungsbetriebsspannung Ue: 230 - 230 V
Systemspannung: 230 V AC
Funktion: Einfache Zusatzfunktionen: + 6 Szenen
Repeater-Funktion zur Erhöhung der Funkreichweite aktivierbar
Resetfunktion (Auf Werkseinstellung)
Montageart: Für den Einbau hinter UP-Einsätzen
Anschlussart: Mit Schraub-Liftklemmen
Fabrikat : Hager oder gleichwertig
Artikel : TRM693G
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
KNX-Funk Schaltaktor UP mit Schraub-Liftklemmen für den Einbau hinter UP-Einsätzen. quicklink (Push-Button-Mode) zur werkzeuglosen Konfiguration-und Funktion-Tasten mit LEDs. Mit unabhängigem netzversorgten Binäreingang für potenzialfreien Kontakt ohne Neutralleiter Anschluss, 4-adriger Leitung zum Ansteuerung durch z.B. Schalter/Taster/Zeitschaltuhr, Aufrufen der Szenen über KNX-Funk Geräte, Speicherung von Szenen (sperrbar), Resetfunktion (auf Werkseinstellung).
quicklink Funktionen: Schalten, 2 Szenen, Zeitschaltung, Taster Schließer, Zwangssteuerung.
easy Zusatz-Funktionen: +6 Szenen.
ETS Zusatz-Funktionen: +6 Szenen, Betriebsart Ein/Aus, 1 Tastensteuerung Auf/Ab, Taster, 2 x Alarm, Zustandsanzeige.
Hinweis: Optionale Integration via KNX-Funk Medienkoppler ins KNX-TP-System.
Radio Protokoll: KNX-Funk
Empfänger Kategorie: 2
Mit Bussystem KNX: Nein
Mit Bussystem KNX-Funk: Ja
Abmessungen: 40 x 40 mm
Tiefe: 20 mm
Einbautiefe: 40 mm
Farbe: Lichtgrau
Mit Schieber für Handschaltung: Ja
Funk bidirektional: Ja
Frequenz: 50 - 50 Hz
Funk Empfangsfrequenz: 868,30 - 868,30 MHz
Ausgangsleistung: 690 W
Betriebsspannung: 230 - 230 V
Bemessungsbetriebsspannung Ue: 230 - 230 V
Systemspannung: 230 V AC
Funktion: Einfache Zusatzfunktionen: + 6 Szenen
Repeater-Funktion zur Erhöhung der Funkreichweite aktivierbar
Resetfunktion (Auf Werkseinstellung)
Montageart: Für den Einbau hinter UP-Einsätzen
Anschlussart: Mit Schraub-Liftklemmen
Fabrikat : Hager oder gleichwertig
Artikel : TRM693G
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
