Der Unterputz Funk Jalousieaktor 1-fach mit integriertem Binäreingang 2-fach ermöglicht die Jalousiesteuerung über das KNX-Funk System. Mittels Schraub-Liftklemmen wird eine einfache Installation in Unterputz-Einsätzen ermöglicht. Die Konfiguration erfolgt werkzeuglos via quicklink (Push-Button-Mode). Die Hauptfunktionen umfassen zwei mechanisch und elektronisch verriegelte Relaiskontakte, Handbetätigung und Szenenspeicherung. Integrierbar über KNX-Funk Medienkoppler Aufputz ins KNX-TP-System.
EAN
3250615989031
Marke
Hager
VPE
1 Stück
Preisgruppe
H505
Unterputz Funk KNX Jalousieaktor 1-fach/Binäreingang 2-fach 3A TRM692G
Preis
147,50 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Einstellungen
-
Unterstützten Einstellmodusquicklink
Konnektivität
-
Mit Bussystem KNX-FunkJa
Installation, Montage
-
Montage aufUnterputz
Ausstattung
-
Mit Schieber für HandschaltungJa
Werkstoff
-
FarbeLichtgrau
Elektrischer Strom
-
Max. Schaltstrom3 A
Einsatzbedingungen
-
Betriebstemperatur-10 - 50 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter0.5 - 1.5 mm²
-
Anschlussquerschnitt bei starrem Leiter0.5 - 2.5 mm²
Kapazität
-
Anzahl Module0
Texte
-
FunktionEinfache Zusatzfunktionen: + 6 Szenen, Repeater-Funktion zur Erhöhung der Funkreichweite aktivierbar, Resetfunktion (Auf Werkseinstellung)
-
AnschlussartMit Schraub-Liftklemmen
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild TRM692G
-

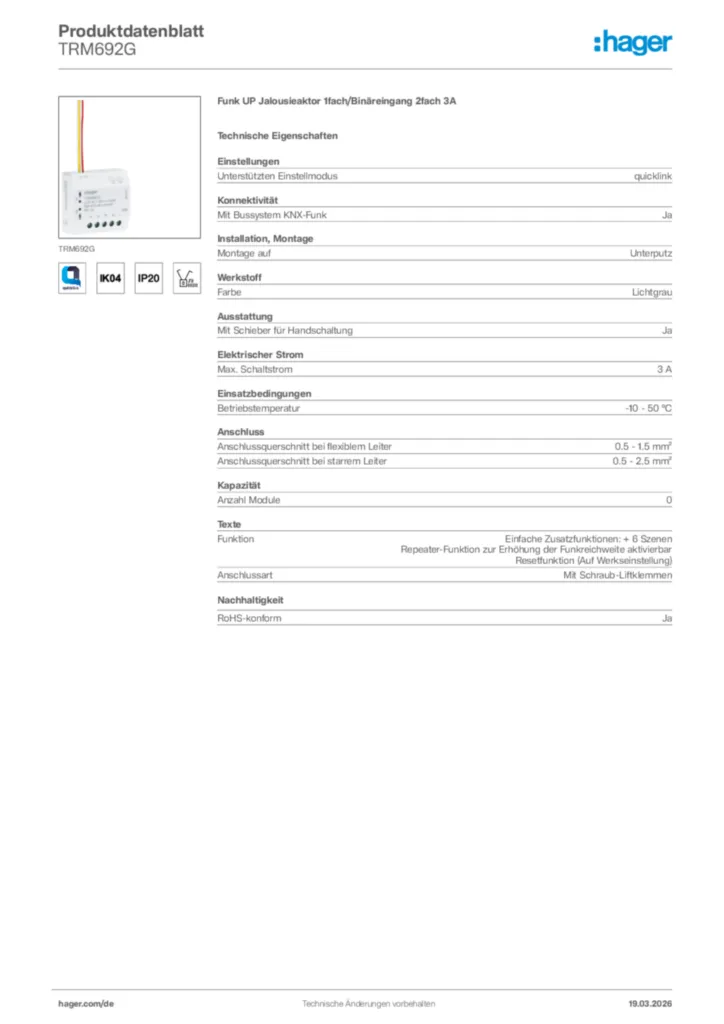

Produktdatenblatt
Hager Produktdatenblatt TRM692G
Funk UP Jalousieaktor 1fach/Binäreingang 2fach 3A
PDF -
Montageanleitung
Konfigurationsanleitung für TRM690G - Funk UP Jalousieaktor/Schaltaktor/Universal-Dimmer (DE-IT-FR-NL, Stand: 06.2015)
Konfigurationsanleitung quicklink
PDF11,11 MB
Montageanleitung en-GB, es-ES, pl-PL, pt-PT 2016-03-03
PDF11,15 MB -
Produktanhang
Konfigurationsanleitung quicklink (DE-FR-IT-NL, 2016-02)
Produktanhang International 2020-01-01
PDF1,18 MB -
Technische Broschüre
Wir rocken easy
Die intelligente Haussteuerung für Neubau und Modernisierung (24DE0020-02)
PDF236,74 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
KNX easy
Bestellübersicht Mai 2024 (24DE0020-06)
PDF11,38 MB -
Tipps
Hager Tipp 49
Bundesförderung für effiziente Gebäude BEG (21DE0175_06)
PDF3,80 MB -
KNX Produktdatenbank
KNX Produktdatenbank (ab ETS4) für TRM692G (V107)
KNX Produktdatenbank en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pl-PL, pt-PT, sv-SE 2020-01-01
KNXPROD486,73 kB -
Applikationshandbuch
ETS-Easy Applikationsbeschreibung für TRM692G
Applikationshandbuch en-GB, pl-PL 2015-02-12
PDF6,37 MB
ETS-Easy Applikationsbeschreibung für TRM692G
Applikationshandbuch de-DE 2013-01-15
PDF6,52 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung International 2024-01-18
PDF131,29 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
TXA304Binäreingang 4fach, 230V~, REG, KNXPreis173,90 €/ Stück * -
2
TXA306Binäreingang 6fach, universal, REG, KNXPreis180,86 €/ Stück * -
3
TXA310Binäreingang 10fach, 230V~, REG, KNXPreis229,69 €/ Stück * -
4
TYBS704ABinäreingang 4-fach, KNX Secure, UPPreis76,30 €/ Stück * -
5
TYBS794ABinäreingang 4-fach + LED Ausgänge, KNX Secure, UPPreis102,70 €/ Stück *
Ausschreibungstext
Funk UP Jalousieaktor 1fach/Binäreingang 2fach 3A
KNX-Funk Elektronik-Jalousieaktor UP mit Schraub-Liftklemmen für den Einbau hinter UP-Einsätzen. quicklink (Push-Button-Mode) zur werkzeuglosen Konfiguration- und Funktion-Tasten mit LED. Integration via KNX-Funk Medienkoppler AP ins KNX-TP-System. Funktionen: Mit 2 mechanisch und elektronisch gegeneinander verriegelten Relaiskontakten, Handbetätigung Auf/Ab, Speicherung von Szenen sperrbar, Aufrufen der Szenen über KNX-Funk Geräte, Repeater-Funktion, Resetfunktion (auf Werkseinstellung).
quicklink Funktionen: Jalousie, 2 Szenen, Zwangssteuerung, Auf/Ab-Taster.
easy Zusatz-Funktionen: 6 Szenen.
ETS Zusatz-Funktionen: +6 Szenen, Betriebsart Ein/Aus, 1 Tastensteuerung Auf/Ab, 2 x Alarm, Zustandsanzeige.
Hinweise der Motorenhersteller beachten!
Montage auf: Unterputz
Mit Schieber für Handschaltung: Ja
Farbe: Lichtgrau
Max. Schaltstrom: 3 A
Betriebstemperatur: -10 - 50 °C
Anschlussquerschnitt bei flexiblem Leiter: 0.5 - 1.5 mm²
Anschlussquerschnitt bei starrem Leiter: 0.5 - 2.5 mm²
Anzahl Module: 0
Fabrikat : Hager oder gleichwertig
Artikel : TRM692G
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
KNX-Funk Elektronik-Jalousieaktor UP mit Schraub-Liftklemmen für den Einbau hinter UP-Einsätzen. quicklink (Push-Button-Mode) zur werkzeuglosen Konfiguration- und Funktion-Tasten mit LED. Integration via KNX-Funk Medienkoppler AP ins KNX-TP-System. Funktionen: Mit 2 mechanisch und elektronisch gegeneinander verriegelten Relaiskontakten, Handbetätigung Auf/Ab, Speicherung von Szenen sperrbar, Aufrufen der Szenen über KNX-Funk Geräte, Repeater-Funktion, Resetfunktion (auf Werkseinstellung).
quicklink Funktionen: Jalousie, 2 Szenen, Zwangssteuerung, Auf/Ab-Taster.
easy Zusatz-Funktionen: 6 Szenen.
ETS Zusatz-Funktionen: +6 Szenen, Betriebsart Ein/Aus, 1 Tastensteuerung Auf/Ab, 2 x Alarm, Zustandsanzeige.
Hinweise der Motorenhersteller beachten!
Montage auf: Unterputz
Mit Schieber für Handschaltung: Ja
Farbe: Lichtgrau
Max. Schaltstrom: 3 A
Betriebstemperatur: -10 - 50 °C
Anschlussquerschnitt bei flexiblem Leiter: 0.5 - 1.5 mm²
Anschlussquerschnitt bei starrem Leiter: 0.5 - 2.5 mm²
Anzahl Module: 0
Fabrikat : Hager oder gleichwertig
Artikel : TRM692G
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
