LED Leuchtmelder rot 230V AC 1PLE SVN122
EAN
3250615721624
Marke
Hager
VPE
12 Stück
Preisgruppe
H450
Preis
34,50 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
Kapazität
-
Anzahl Module1
Frequenz
-
Frequenz50 - 60 Hz
Spannung
-
Isolationsspannung Ui250 V
-
Stoßspannungsfestigkeit4000 V
-
VersorgungsspannungsartAC
-
Bemessungsbetriebsspannung Ue230 - 230 V
Einsatzbedingungen
-
Betriebstemperatur-20 - 50 °C
-
Lager-/Transporttemperatur-40 - 80 °C
Konnektivität
-
AnschlussartSchraubanschluss
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter0.75 - 6 mm²
-
Anschlussquerschnitt bei starrem Leiter0.75 - 10 mm²
-
Fassung TypFix
Leistung
-
Gesamtverlustleistung unter Nennstrom0,80 W
-
Leistung pro Ladepunkte0
Abmessungen
-
Höhe83 mm
-
Breite17,50 mm
-
Tiefe62 mm
Beleuchtung
-
Art der LampeLED
Werkstoff
-
FarbeRot
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

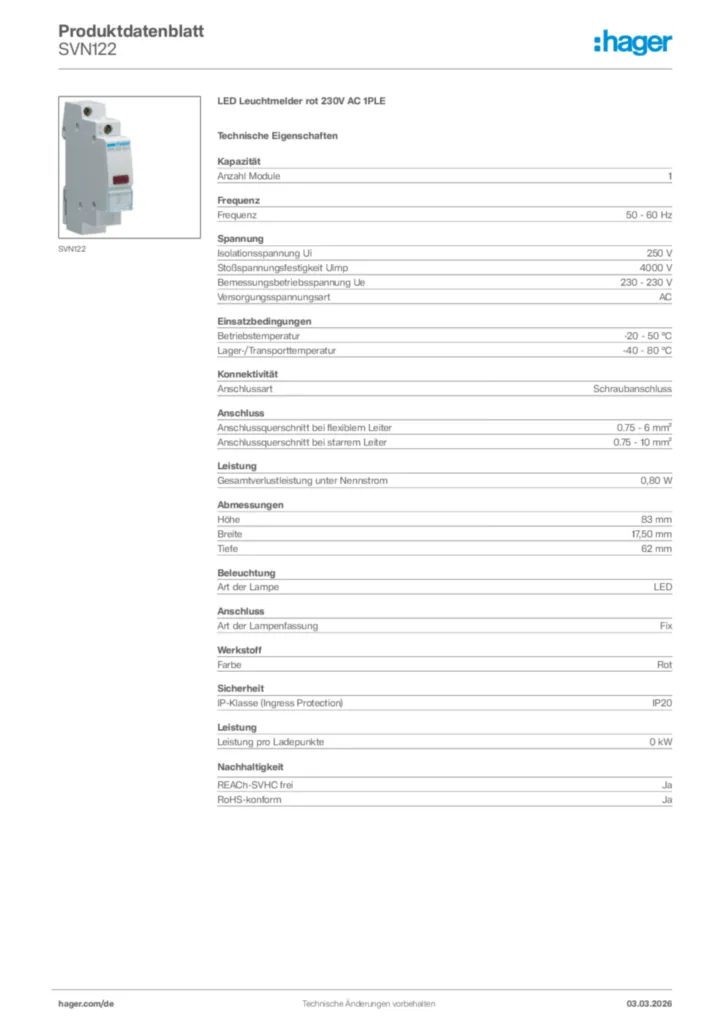

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SVN122
-
Technische Beilage (single-product)
Technischer Anhang - Schalt- und Meldegeräte
Stand: 01.04.2022
PDF605,36 kB
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung International 2023-09-13
PDF574,93 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SBM216Ausschalter 16A 1 Schließer + Neutral 250V AC mit Leuchtmelder 1PLEPreis66,70 €/ Stück * -
2
SBM225Ausschalter 25A 1 Schließer + Neutral 250V AC mit Leuchtmelder 1PLEPreis85,50 €/ Stück * -
3
SBN116Ausschalter 16A 1 Schließer 230V AC 1PLEPreis23,30 €/ Stück * -
4
SBN125Ausschalter 25A 1 Schließer 230V AC 1PLEPreis44,90 €/ Stück * -
5
SBN140Ausschalter 40A 1 Schließer 230V AC 1PLEPreis48,40 €/ Stück *
Ausschreibungstext
LED Leuchtmelder rot 230V AC 1PLE
Leuchtmelder mit LED nach DIN EN 62094-1 (VDE 0632-700) und DIN EN 60947-5-1 (VDE 0660-200), Beschriftungsmöglichkeit direkt am Gerät.
Anzahl Module: 1
Isolationsspannung Ui: 250 V
Betriebstemperatur: -20 - 50 °C
Lager-/Transporttemperatur: -40 - 80 °C
Anschluss-/Steckertyp: Schraubanschluss
Anschlussquerschnitt bei flexiblem Leiter: 0.75 - 6 mm²
Anschlussquerschnitt bei starrem Leiter: 0.75 - 10 mm²
Art der Lampe: LED
Fassung Typ: Fix
Farbe: Rot
Schutzart IP: IP20
Leistung pro Ladepunkte: 0 kW
Versorgungsspannungsart: AC
Bemessungsbetriebsspannung Ue: 230 - 230 V
Fabrikat : Hager oder gleichwertig
Artikel : SVN122
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Leuchtmelder mit LED nach DIN EN 62094-1 (VDE 0632-700) und DIN EN 60947-5-1 (VDE 0660-200), Beschriftungsmöglichkeit direkt am Gerät.
Anzahl Module: 1
Isolationsspannung Ui: 250 V
Betriebstemperatur: -20 - 50 °C
Lager-/Transporttemperatur: -40 - 80 °C
Anschluss-/Steckertyp: Schraubanschluss
Anschlussquerschnitt bei flexiblem Leiter: 0.75 - 6 mm²
Anschlussquerschnitt bei starrem Leiter: 0.75 - 10 mm²
Art der Lampe: LED
Fassung Typ: Fix
Farbe: Rot
Schutzart IP: IP20
Leistung pro Ladepunkte: 0 kW
Versorgungsspannungsart: AC
Bemessungsbetriebsspannung Ue: 230 - 230 V
Fabrikat : Hager oder gleichwertig
Artikel : SVN122
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
