Ausschalter 16A 3 Schließer 400V AC 2PLE SBN316
EAN
3250615510068
Marke
Hager
VPE
6 Stück
Preisgruppe
H450
Preis
52,40 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Verriegelungsfunktionen 1 Produkte verfügbar -
Zusatzeinrichtung für Reiheneinbaugeräte 1 Produkte verfügbar
Technische Merkmale
Architektur
-
Polanzahl3
-
Position Neutralleiterohne Neutralleiter
-
Polart3P
Elektrischer Strom
-
Nennstrom16 A
-
Strombelastbarkeit bei AC21 in Kategorie A16 A
-
Strombelastbarkeit bei AC21 in Kategorie B16 A
-
Strombelastbarkeit bei AC22 in Kategorie A16 A
-
Strombelastbarkeit bei AC22 in Kategorie B16 A
-
Einschaltvermögen Kurzschlussstrom Icm bei 415 V AC nach IEC 60947-30,33 kA
-
Nennstrom für kurze Zeit Icw 1s IEC 609470,24 kA
-
Bedingter Kurzschlussstrom Inc mit Sicherung in Reihe laut IEC/EN 60669-2-43000A/80A gG parallel 32A gG
Installation, Montage
-
Nominales Drehmoment1,80 - 1,80 Nm
-
Typ untere Anschlussklemme für modulare GeräteSchraubanschluss
Spannung
-
Bemessungsbetriebsspannung Ue400 - 400 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui440 V
-
Stoßspannungsfestigkeit Uimp4000 V
Kapazität
-
Anzahl Module2
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Frequenz
-
Frequenz50 - 60 Hz
Abmessungen
-
Höhe83 mm
-
Breite35 mm
-
Tiefe68 mm
Ausstattung
-
Anzahl Schließerkontakte3
-
Anzahl Öffnerkontakte0
Einsatzbedingungen
-
Betriebstemperatur-20 - 70 °C
-
Lager-/Transporttemperatur-40 - 80 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 10 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 16 mm²
Ausdauer
-
Gerätelebensdauer, mechanische Schaltspiele200000
-
Elektrische Lebensdauer bei Nennlast in AC2125000
-
Elektrische Lebensdauer bei Nennlast in AC2225000
Leistung
-
Gesamtverlustleistung unter Nennstrom1,20 W
-
Verlustleistung pro Pol0,40 W
Konnektivität
-
Ausrichtung untere Anschlussklemme für modulare GeräteVerschobene Klemme
-
Ausrichtung obere Anschlussklemme für modulare GeräteVerschobene Klemme
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SBN316
-

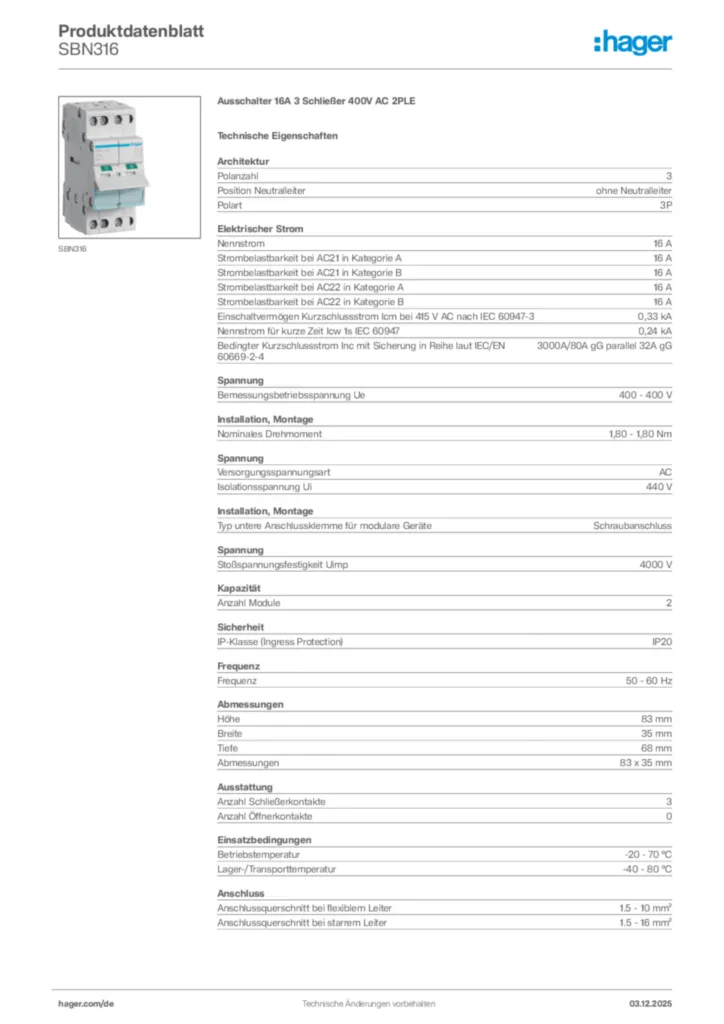

Produktdatenblatt
Hager Produktdatenblatt SBN316
Ausschalter 16A 3 Schließer 400V AC 2PLE
PDF -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Produktlizenz
Licence for NETHERLANDS
Produktlizenz International 2024-08-09
PDF2,53 MB
Licence for NETHERLANDS
Produktlizenz International 2024-08-09
PDF2,23 MB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-02-06
PDF990,73 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SK600Umschalter mit Nullstellung 20A 400VPreis103,90 €/ Stück * -
2
SBN363Ausschalter 63A 3 Schließer 400V AC 3PLEPreis68,50 €/ Stück * -
3
SBN416Ausschalter 16A 4 Schließer 400V AC 2PLEPreis75,60 €/ Stück * -
4
SBM225Ausschalter 25A 1 Schließer + Neutral 250V AC mit Leuchtmelder 1PLEPreis70,40 €/ Stück * -
5
SBT125Ausschalter 25A 1 Schließer 230V AC mit Leuchtmelder 1PLEPreis76,30 €/ Stück *
Ausschreibungstext
Ausschalter 16A 3 Schließer 400V AC 2PLE
Ausschalter nach DIN EN 60669-1 (VDE 0632-1), DIN EN 60669-2-4 (VDE 0632-2-4) und DIN EN IEC 60947-3 (VDE 0660-107) mit VDE Zeichen, Beschriftungsmöglichkeit direkt am Gerät und geeignet zum nachträglichen Anbau von Zusatzeinrichtungen.
Nennstrom: 16 A
Isolationsspannung Ui: 440 V
Anzahl Module: 2
Betriebstemperatur: -20 - 70 °C
Lager-/Transporttemperatur: -40 - 80 °C
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 10 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 16 mm²
Fabrikat : Hager oder gleichwertig
Artikel : SBN316
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Ausschalter nach DIN EN 60669-1 (VDE 0632-1), DIN EN 60669-2-4 (VDE 0632-2-4) und DIN EN IEC 60947-3 (VDE 0660-107) mit VDE Zeichen, Beschriftungsmöglichkeit direkt am Gerät und geeignet zum nachträglichen Anbau von Zusatzeinrichtungen.
Nennstrom: 16 A
Isolationsspannung Ui: 440 V
Anzahl Module: 2
Betriebstemperatur: -20 - 70 °C
Lager-/Transporttemperatur: -40 - 80 °C
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 10 mm²
Anschlussquerschnitt bei starrem Leiter: 1.5 - 16 mm²
Fabrikat : Hager oder gleichwertig
Artikel : SBN316
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
