EAN

3250610087350

Marke

Hager

VPE

1 Stück

Preisgruppe

H414

Überspannungsableiter und Zubehör

Überspannungsableiter 3P T2 TNC Uc 275V In 20kA Imax 40kA SPE340

Name: SPE340
Brand: Hager
SKU: SPE340
Price: 248.3 EUR

Preis

248,30 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Datenblatt

Vervollständigen Sie Ihr System

Modulare Phasenschiene 3 Produkte verfügbar
Zubehör/Ersatzteile für Überspannungsschutz Energietechnik 2 Produkte verfügbar

Technische Merkmale

Anzahl Module

3

Bemessungsbetriebsspannung Ue

240 - 415 V
Dauerbetriebsspannung UC gemäß IEC 61643-1

275 V
Spannungsschutzstufe höher gemäß IEC 61643-1

1,35 kV
Versorgungsspannungsart

AC
Referenzprüfspannung Utest AC

264 V
Überspannungskategorie gemäß IEC 60947-1

3
Nennspannung

240 - 415 V AC ± 10%

Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)

315 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)

80 A
Max. Ableitstoßstrom (Imax)

40 kA
Nennableitstrom In

20 kA
Folgestromlöschfähigkeit

0,1 kA
Dauerbetriebsstrom lc

≤ 0.4 mA

Höhe

96,6 mm
Breite

53,4 mm
Tiefe

71,5 mm
Abisolierlänge

18 mm

IP-Klasse (Ingress Protection)

IP20C
Schutzklasse

Schutzklasse II
Verwendbar in höheren IP-Klassen

IP20C mit Kontaktschutzabdeckung
Schutzmodus

L-PEN
Stromauslösefaktor k

1,6
TOV-Verhalten bei UT

350 V AC (5 s / withstand mode), 460 V AC (120 min / safe failure mode)

Betriebstemperatur

-40 - 85 °C
Luftfeuchtigkeitsschutz

5 - 95%
Lager-/Transporttemperatur

-40 - 85 °C
Grad der Verunreinigung nach IEC 60664/IEC 60947-2

2
Max. Höhe

2000 m

Produktfarbe

Lichtgrau
RAL Nummer

7035
Werkstoff

Thermoplast

Netzform

TN-C
Netzform TN

Nein
Netzform TN-C

Ja
Netzform DC

Nein
Netzform IT

Nein
Netzform TT

Nein
Netzform TN-C-S

Nein
Netzform TN-S

Nein

Mit Fernmeldekontakt

Nein
Nennlaststrom IL

80 A

Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter

1,5 - 35 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter

1,5 - 50 mm²
Anschlussquerschnitt bei massivem Leiter, für Schutzleiter

1,5 - 50 mm²
Anschlussquerschnitt bei flexiblem Leiter, für Schutzleiter

1,5 - 35 mm²
Anschlussquerschnitt bei flexiblem Leiter

1.5 - 35 mm²
Anschlussquerschnitt bei starrem Leiter

1.5 - 50 mm²
Anschluss-/Steckertyp

Schraubanschluss
Anzahl der Anschlüsse

1

Anforderungsklasse IEC 61643

T2

Frequenz

50 - 60 Hz

Nominales Drehmoment

3 - 3,5 Nm
Einbau-/Anschlussort

Waagerecht
Geeignet für Innenbereich

Ja

Polart

3P

Mit integrierter Sicherung

Nein

Montageart

Hutschiene, Fixiert
Anschlussart

Schraubanschluss

Mit Kontrollleuchte

Nein

End-of-Life-Modus

OCM (open circuit mode)

Sicherungscharakteristik

gG

Anzahl der halben Platzeinheiten von 17,5 mm

6

Filter Produkttyp

SPD

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACh-SVHC frei Ja

Halogenfrei Ja

Zertifizierungen und Dokumente

PEP - SPD 4P TNS 40 kA (English)

PDF

468,70 kB

REACH declaration SPE340

PDF

Hager RoHS Report SPE340

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild SPE340

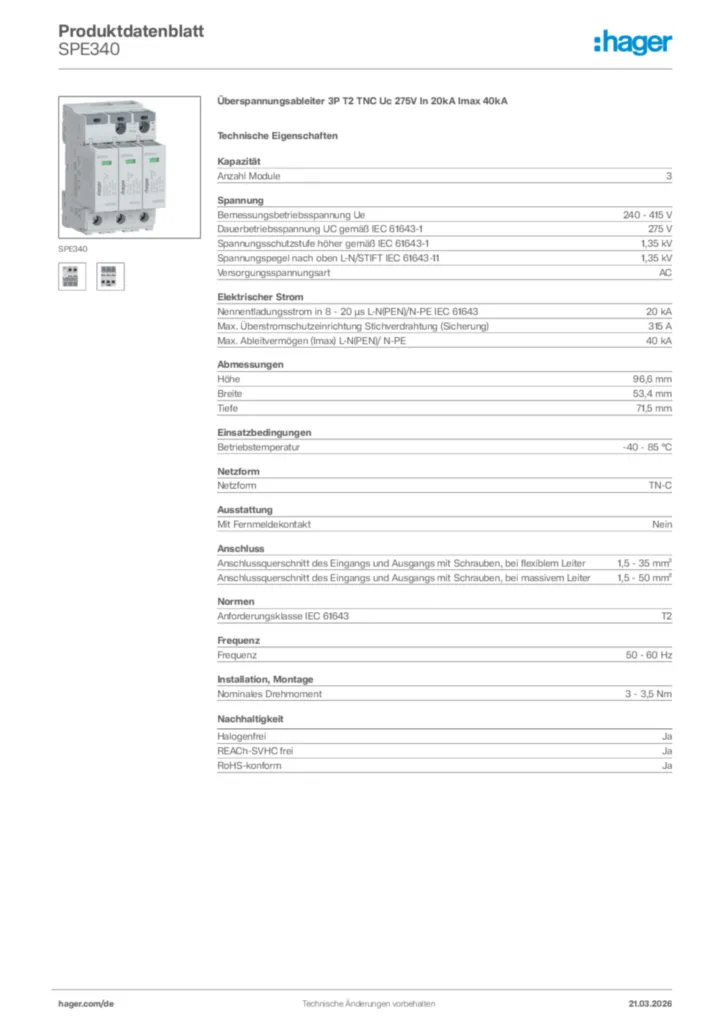

Produktdatenblatt

Hager Produktdatenblatt SPE340

Überspannungsableiter 3P T2 TNC Uc 275V In 20kA Imax 40kA

PDF
Montageanleitung

Montageanleitung International 2025-08-07

PDF

5,35 MB
Konformitätserklärung

Konformitätserklärung en-GB 2026-02-05

PDF

240,27 kB

Konformitätserklärung en-GB 2026-02-05

PDF

231,24 kB

Mehr Downloads

Ausschreibungstext

Überspannungsableiter 3P T2 TNC Uc 275V In 20kA Imax 40kA

Überspannungsableiter Typ 2, bestehend aus Schutz-Steckmodulen und Basiselement für die Montage auf der Hutschiene. Mit optischer rot/grün Anzeige zur Statusüberwachung und modular anbaubarem Fernmeldekontakt. Abschaltung der einzelnen Schutzpfade im Fehlerfall. Vorsicherungsfreie Installation bis zu einer Einspeisestromstärke ≤ 315 A. Biconnect-Klemmen zum Anschluss von Leitern oder Verdrahtungsbrücken in Käfigklemmen mit Untersteck- und Berührschutz und zum leitungslosen Anschluss mit passender Phasenschiene.

Dauerbetriebsspannung UC gemäß IEC 61643-1: 275 V
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,35 kV
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 40 kA
Höhe: 96,6 mm
Breite: 53,4 mm
Tiefe: 71,5 mm
Betriebstemperatur: -40 - 85 °C
Netzform: TN-C
Mit Fernmeldekontakt: Nein
Frequenz: 50 - 60 Hz

Fabrikat : Hager oder gleichwertig
Artikel : SPE340
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
