Überspannungsableiter 2P T2 TNS/TT Uc 275V In 20kA Imax 40kA SPE240
Preis
194,00 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Modulare Phasenschiene 3 Produkte verfügbar -
Zubehör/Ersatzteile für Überspannungsschutz Energietechnik 3 Produkte verfügbar
Kompatible Produkte
-
Passend zu 1 Produkte verfügbar
Optionales Zubehör
-
KDN451D
Phasenschiene 3 polig+N mit Gabelanschluss 16mm² 80A 12 Module
32,40 € / Stück* -
KDN280APhasenschiene 2 polig mit Gabelanschluss 16mm² 80A 12 Module
17,70 € / Stück* -
KDN263APhasenschiene 2 polig mit Gabelanschluss 10mm² 63A 12 Module
12,90 € / Stück*
-

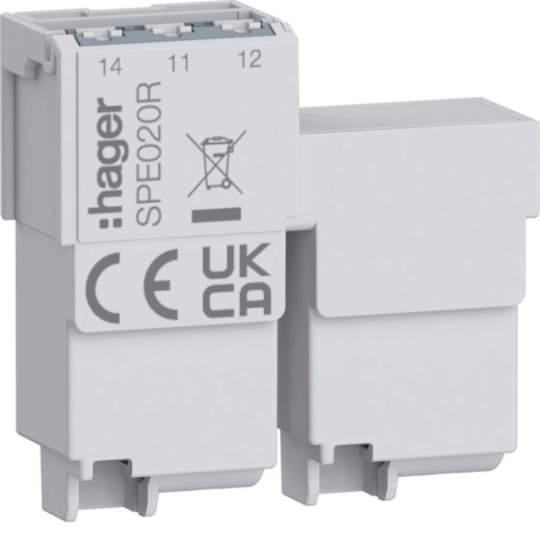

SPE020R
Fernmeldekontakt für T2 Überspannungsableiter
39,80 € / Stück* -
SPE040Steckmodul L-N Uc 275V In 20kA Imax 40kA Up 1, 35kV
71,60 € / Stück* -
SPE040NSteckmodul N-PE Uc 255V In 20kA Imax 40kA Up 1, 5kV
91,20 € / Stück*
Passend zu
Technische Merkmale
Kapazität
-
Anzahl Module2
Spannung
-
Bemessungsbetriebsspannung Ue240 - 415 V
-
Dauerbetriebsspannung UC gemäß IEC 61643-1275 V
-
Spannungsschutzstufe up N-PE IEC 61643-111500 V
-
Spannungsschutzpegel Up L-N (PEN)1,35 kV
-
Spannungsschutzpegel Up L-PE1,6 kV
-
VersorgungsspannungsartAC
-
Referenzprüfspannung Utest AC264 V
-
Überspannungskategorie gemäß IEC 60947-13
-
Nennspannung240 - 415 V AC ± 10%
Elektrischer Strom
-
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)315 A
-
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)80 A
-
Max. Ableitstoßstrom (Imax) L-N (PEN)40 kA
-
Max. Ableitstoßstrom (Imax) L-PE40 kA
-
Max. Ableitstoßstrom (Imax) N-PE40 kA
-
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE40 kA
-
Nennableitstoßstrom In 820 µs L-N (PEN)20 kA
-
Nennableitstoßstrom In 8–20 µs L/N-PE20 kA
-
Nennentladungsstrom in L-PE 8 - 20 µs IEC 61643-1120 kA
-
Folgestromlöschfähigkeit0,1 kA
-
Dauerbetriebsstrom lc (L-N)≤ 0.4 mA
-
Dauerbetriebsstrom Ic (L-PE)< 5 μA
-
Dauerbetriebsstrom lc (N-PE)< 5 μA
-
Fehlerstrom Ipe< 5 μA
Abmessungen
-
Höhe96,6 mm
-
Breite35,6 mm
-
Tiefe71,5 mm
-
Abisolierlänge18 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP20C
-
SchutzklasseSchutzklasse II
-
Verwendbar in höheren IP-KlassenIP20C mit Kontaktschutzabdeckung
-
TOV-Verhalten bei UT (N-PE)1200 V AC (200 ms / withstand mode)
-
TOV-Verhalten bei UT (L-PE)1464 V AC (200 ms / withstand mode)
-
SchutzmodusL-N, L-PE, N-PE
-
Stromauslösefaktor k1,6
-
TOV-Verhalten bei UT (L-N)350 V AC (5 s / withstand mode), 460 V AC (120 min / safe failure mode)
Einsatzbedingungen
-
Betriebstemperatur-40 - 85 °C
-
Luftfeuchtigkeitsschutz5 - 95%
-
Lager-/Transporttemperatur-40 - 85 °C
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-22
-
Max. Höhe2000 m
Werkstoff
-
ProduktfarbeLichtgrau
-
RAL Nummer7035
-
WerkstoffThermoplast
Netzform
-
NetzformTN-S, TT
-
Netzform TNNein
-
Netzform TN-CNein
-
Netzform DCNein
-
Netzform ITNein
-
Netzform TTJa
-
Netzform TN-C-SNein
-
Netzform TN-SJa
Ausstattung
-
Mit FernmeldekontaktNein
-
Nennlaststrom IL80 A
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1,5 - 35 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1,5 - 50 mm²
-
Anschlussquerschnitt bei massivem Leiter, für Schutzleiter1,5 - 50 mm²
-
Anschlussquerschnitt bei flexiblem Leiter, für Schutzleiter1,5 - 35 mm²
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 35 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 50 mm²
-
Anschluss-/SteckertypSchraubanschluss
-
Anzahl der Anschlüsse1
Normen
-
Anforderungsklasse IEC 61643T2
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment3 - 3,5 Nm
-
Einbau-/AnschlussortWaagerecht
-
Geeignet für InnenbereichJa
Architektur
-
Polart2P
Konfiguration
-
Mit integrierter SicherungNein
Konnektivität
-
MontageartHutschiene, Fixiert
-
AnschlussartSchraubanschluss
Bedienelemente und Anzeigen
-
Mit KontrollleuchteNein
Funktionen
-
End-of-Life-ModusOCM (open circuit mode)
Sicherung
-
SicherungscharakteristikgG
Spezifische Identifikationsattribute für Protection
-
Filter ProdukttypSPD
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

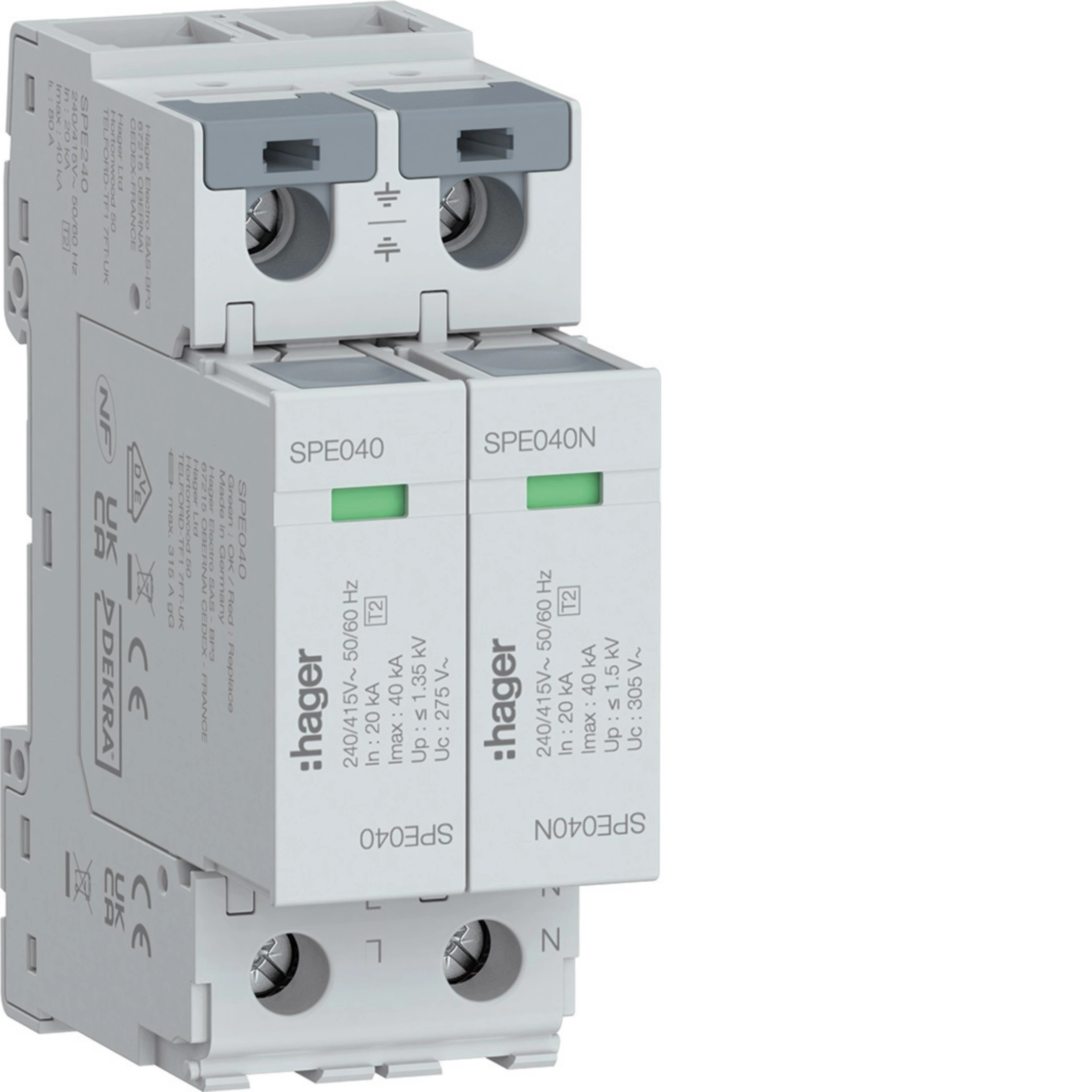

Produktbild SPE240
-
Produktdatenblatt

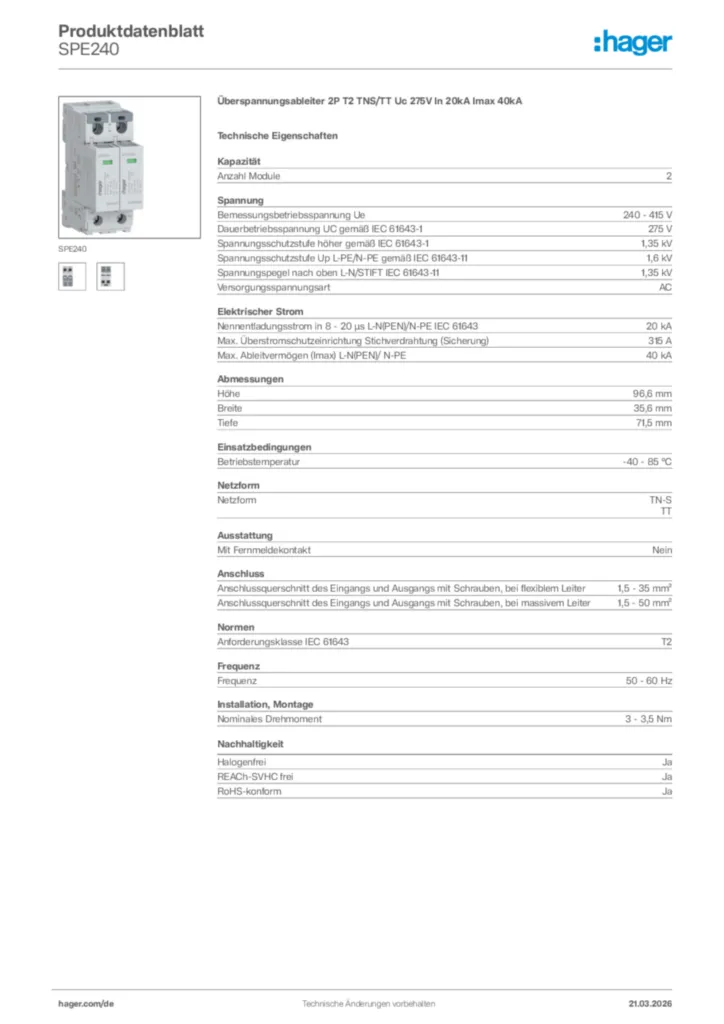

Hager Produktdatenblatt SPE240
Überspannungsableiter 2P T2 TNS/TT Uc 275V In 20kA Imax 40kA
PDF -
Montageanleitung
Montageanleitung International 2025-08-07
PDF4,50 MB -

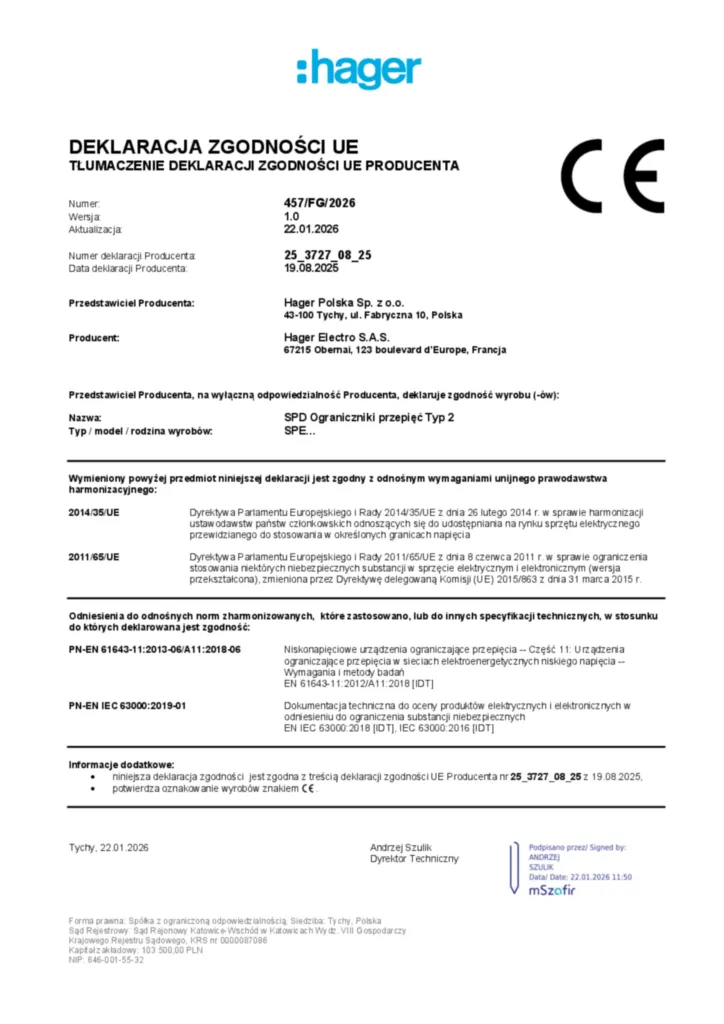

Konformitätserklärung
Konformitätserklärung en-GB 2026-02-05
PDF240,27 kB
Konformitätserklärung en-GB 2026-02-05
PDF231,24 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SPA701ZKombiableiter T1+T2+T3 4P Iimp 7, 5kA TT/TNSPreis465,40 €/ Stück * -
2
SPE440SÜberspannungsableiter 4P T2 TNS Uc 275V In 20kA Imax 40kAPreis298,80 €/ Stück * -
3
SPC203NÜberspannungsableiter T3 1P+N Uc 264V In 5kA Up 1.25kV KontaktPreis113,20 €/ Stück * -
4
SPE440Überspannungsableiter 4P T2 TNS/TT Uc 275V In 20kA Imax 40kAPreis322,80 €/ Stück * -
5
SPA700ZKombiableiter T1+T2+T3 3P Iimp 7, 5kA TNCPreis339,40 €/ Stück *
Ausschreibungstext
Überspannungsableiter 2P T2 TNS/TT Uc 275V In 20kA Imax 40kA
Überspannungsableiter Typ 2, bestehend aus Schutz-Steckmodulen und Basiselement für die Montage auf der Hutschiene. Mit optischer rot/grün Anzeige zur Statusüberwachung und modular anbaubarem Fernmeldekontakt. Abschaltung der einzelnen Schutzpfade im Fehlerfall. Vorsicherungsfreie Installation bis zu einer Einspeisestromstärke ≤ 315 A. Biconnect-Klemmen zum Anschluss von Leitern oder Verdrahtungsbrücken in Käfigklemmen mit Untersteck- und Berührschutz und zum leitungslosen Anschluss mit passender Phasenschiene.
Dauerbetriebsspannung UC gemäß IEC 61643-1: 275 V
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,35 kV
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 40 kA
Höhe: 96,6 mm
Breite: 35,6 mm
Tiefe: 71,5 mm
Betriebstemperatur: -40 - 85 °C
Netzform: TN-S
TT
Mit Fernmeldekontakt: Nein
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : SPE240
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Überspannungsableiter Typ 2, bestehend aus Schutz-Steckmodulen und Basiselement für die Montage auf der Hutschiene. Mit optischer rot/grün Anzeige zur Statusüberwachung und modular anbaubarem Fernmeldekontakt. Abschaltung der einzelnen Schutzpfade im Fehlerfall. Vorsicherungsfreie Installation bis zu einer Einspeisestromstärke ≤ 315 A. Biconnect-Klemmen zum Anschluss von Leitern oder Verdrahtungsbrücken in Käfigklemmen mit Untersteck- und Berührschutz und zum leitungslosen Anschluss mit passender Phasenschiene.
Dauerbetriebsspannung UC gemäß IEC 61643-1: 275 V
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,35 kV
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 40 kA
Höhe: 96,6 mm
Breite: 35,6 mm
Tiefe: 71,5 mm
Betriebstemperatur: -40 - 85 °C
Netzform: TN-S
TT
Mit Fernmeldekontakt: Nein
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : SPE240
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
