Kombiableiter Typ1+2, 1P Iimp 25kA Up 1.5kV, Blitzstrom- und Überspannungsschutz SPA180
Der Kombiableiter T1+T2 1P mit einem Blitzstromtragvermögen (Iimp) von 25kA und einer Schutzspannung (Up) von 1.5kV bietet effektiven Blitz- und Überspannungsschutz für Energietechnikanlagen. Ausgestattet mit Fernmeldekontakt und Vorsicherung, ermöglicht dieser Ableiter eine zuverlässige Zustandsüberwachung und einfache Integration in bestehende Systeme. Ideal für den Einsatz in Anlagen, die robusten Schutz vor direkten und indirekten Blitzeinschlägen benötigen.
EAN
3250615515056
Marke
Hager
VPE
1 Stück
Preisgruppe
H413
Preis
407,70 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für Typ 1-/ Kombiableiter 3 Produkte verfügbar
Optionales Zubehör
-
KBN380
Erdungsbügel 3P 35mm² zur erdseitigen Überbrückung für SPA180
21,40 € / Stück* -
KBN480Erdungsbügel 4P 35mm² zur erdseitigen Überbrückung für SPA180
24,60 € / Stück* -
KBN381Erdungsbügel 3P+N 35mm² 90° Winkel für SPA180N
48,80 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE50 kA
-
Blitzimpulsstrom Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE25 kA
Netzform
-
NetzformTN-S, TT
Konnektivität
-
AnschlussartSchraubanschluss, Steckanschluss
Ausstattung
-
Mit FernmeldekontaktJa
Kapazität
-
Anzahl Module2
Spannung
-
Spannungsschutzstufe höher gemäß IEC 61643-11,50 kV
-
Dauerbetriebsspannung UC gemäß IEC 61643-1264 V
-
Bemessungsbetriebsspannung Ue240 - 240 V
-
Spannungspegel nach oben L-N/STIFT IEC 61643-111,5 kV
Architektur
-
Polanzahl1
Einsatzbedingungen
-
Betriebstemperatur-40 - 80 °C
Abmessungen
-
Höhe167 mm
-
Breite35,50 mm
-
Tiefe74,5 mm
Bedienelemente und Anzeigen
-
Mit KontrollleuchteJa
Normen
-
Anforderungsklasse IEC 61643T1, T2
Installation, Montage
-
Nominales Drehmoment4,50 - 4,50 Nm
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter35 - 35 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter35 - 35 mm²
-
Anschlussquerschnitt Signalkontakt0,14 - 1,5 mm²
Frequenz
-
Frequenz50 - 60 Hz
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SPA180
-

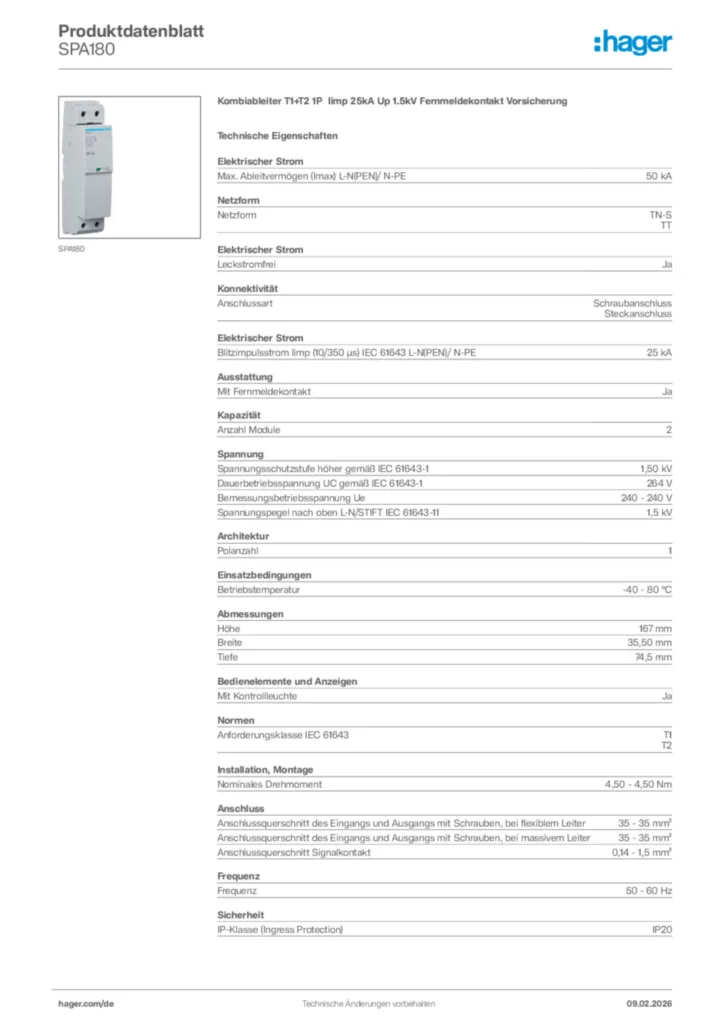

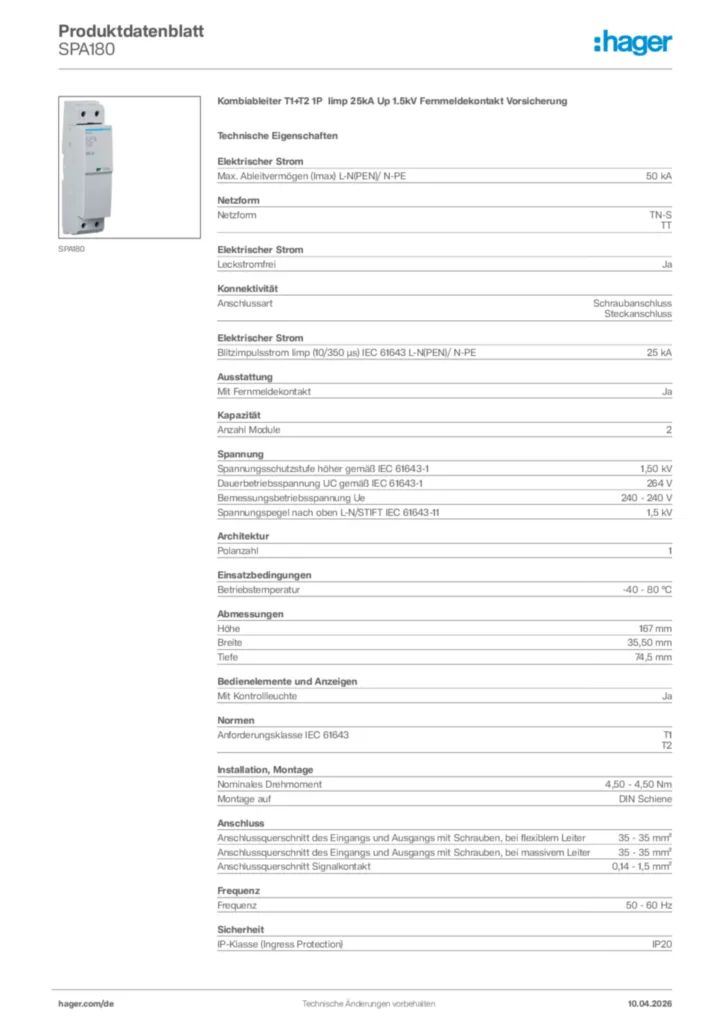

Produktdatenblatt
Hager Produktdatenblatt SPA180
Kombiableiter T1+T2 1P Iimp 25kA Up 1.5kV Fernmeldekontakt Vorsicherung
PDF -
Montageanleitung
Montageanleitung en-GB, es-ES, fr-FR, de-DE, it-IT, pt-PT 2020-09-25
PDF793,66 kB -
Technische Broschüre
News - Markteinführungen Februar 2021
Neuheiten der Hager Vertriebsgesellschaft (20DE0190)
PDF44,20 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Konfigurator Überspannungsschutz
Mit unserem SPD-Konfigurator finden Sie schnell und zuverlässig den passenden Überspannungsschutz für Ihre Anwendung.
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
TG029Überspannungsschutz, 2-polig, KNXPreis86,40 €/ Stück * -
2
SPV340Überspannungsableiter T2 2P 40kA PhotovoltaicPreis255,00 €/ Stück * -
3
SPA800Kombiableiter T1+T2 3P Uc 350V Iimp 25kA Up 1.5kV TNC FernmeldekontaktPreis1.095,10 €/ Stück * -
4
SPA078RFernmeldekontakt für Kombiableiter SPA70xZ/SPA80xZPreis55,50 €/ Stück * -
5
SPC203NÜberspannungsableiter T3 1P+N Uc 264V In 5kA Up 1.25kV KontaktPreis113,20 €/ Stück *
Ausschreibungstext
Kombiableiter T1+T2 1P Iimp 25kA Up 1.5kV Fernmeldekontakt Vorsicherung
Kombi-Ableiter Typ 1 und Typ 2 nach DIN EN 61643-11 (VDE 0675-6-11) mit integrierter Ableitervorsicherung. Basiselement variabel montierbar und aufsteckbares Schutzmodul austauschbar. Durch passende Phasenschienen variable Verschaltung in der ""3+1"", ""4+0"" und ""3+0""-Schaltung. Kombi-Ableiter mit Fernmeldekontakt für Überwachungseinrichtung (potentialfreier Wechsler), Funktions-/Defektanzeige durch Markierung im Sichtfenster, gekapselte, nicht ausblasende Bauform. Zur Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen bis 100 kAeff, Energetische Koordination nach DIN EN 62305-4 (VDE 0185-305-4) zu Typ 2- und 3-Ableiter sowie direkt zum Endgerät.
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 50 kA
Netzform: TN-S
TT
Anschlussart: Schraubanschluss
Steckanschluss
Blitzimpulsstrom Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE: 25 kA
Mit Fernmeldekontakt: Ja
Anzahl Module: 2
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,50 kV
Dauerbetriebsspannung UC gemäß IEC 61643-1: 264 V
Polanzahl: 1
Betriebstemperatur: -40 - 80 °C
Fabrikat : Hager oder gleichwertig
Artikel : SPA180
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Kombi-Ableiter Typ 1 und Typ 2 nach DIN EN 61643-11 (VDE 0675-6-11) mit integrierter Ableitervorsicherung. Basiselement variabel montierbar und aufsteckbares Schutzmodul austauschbar. Durch passende Phasenschienen variable Verschaltung in der ""3+1"", ""4+0"" und ""3+0""-Schaltung. Kombi-Ableiter mit Fernmeldekontakt für Überwachungseinrichtung (potentialfreier Wechsler), Funktions-/Defektanzeige durch Markierung im Sichtfenster, gekapselte, nicht ausblasende Bauform. Zur Verwendung in Schaltanlagen mit prospektiven Kurzschlussströmen bis 100 kAeff, Energetische Koordination nach DIN EN 62305-4 (VDE 0185-305-4) zu Typ 2- und 3-Ableiter sowie direkt zum Endgerät.
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 50 kA
Netzform: TN-S
TT
Anschlussart: Schraubanschluss
Steckanschluss
Blitzimpulsstrom Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE: 25 kA
Mit Fernmeldekontakt: Ja
Anzahl Module: 2
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,50 kV
Dauerbetriebsspannung UC gemäß IEC 61643-1: 264 V
Polanzahl: 1
Betriebstemperatur: -40 - 80 °C
Fabrikat : Hager oder gleichwertig
Artikel : SPA180
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
