Kombiableiter, Überspannungsschutz Typ 1+2+3, 4-polig, Iimp 7,5kA TT/TNS

SPA701Z

  • Über­span­nungs­ab­leiter und Zubehör

Kombiableiter, Überspannungsschutz Typ 1+2+3, 4-polig, Iimp 7,5kA TT/TNS SPA701Z

Kombiableiter T1+T2+T3 4P mit einem Blitzstromtragfähigkeit (Iimp) von 7,5 Kiloampere für TT/TNS-Systeme bietet effektiven Schutz vor direkten Blitzeinschlägen und Überspannungen. Er erfüllt die Anforderungen für Überspannungsschutz Typ 1+2 und ist ideal für den Einsatz in der Energietechnik. Gewährleistet Sicherheit für elektrische Anlagen durch schnelle Reaktion und robuste Bauweise.
EAN
3250615514998
Marke
Hager
VPE
1 Stück
Preisgruppe
H413
Passende Tools
  • Hagerplan - Der Ausschreibungstextkonfigurator
  • Zählerplatz-Konfigurator ZPlan
  • Konfigurator Überspannungsschutz
Preis
465,40 €
/ Stück *
465,40 €
/ Stück *
Fachgroßhandel finden

Um Zugang zum Shop zu erhalten, müssen Sie mit Ihrem MyHager-Konto eingeloggt sein.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/
  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext

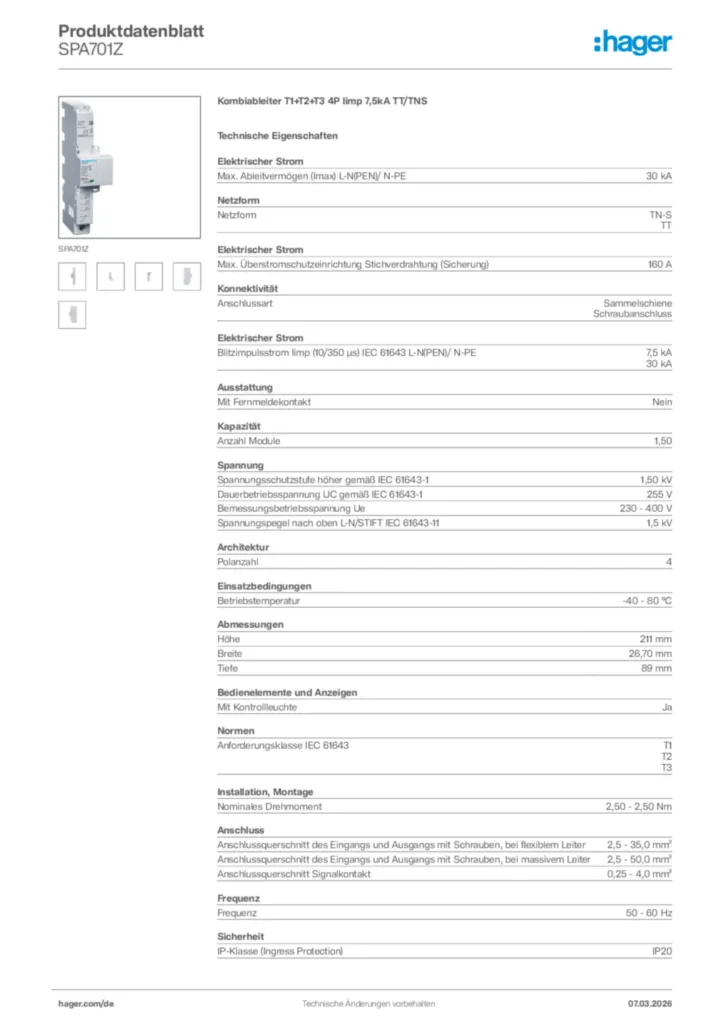

Kontakt Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Zube­hör/Er­satz­teile für Über­span­nungs­schutz Ener­gie­technik 1 Produkte verfügbar
  • Sammelschie­nen­klemme 1 Produkte verfügbar

Vervollständigen Sie Ihr System

  • Zube­hör/Er­satz­teile für Über­span­nungs­schutz Ener­gie­technik
  • Sammelschie­nen­klemme
  • SPA078R

    Fernmeldekontakt für Kombiableiter SPA70xZ/SPA80xZ
    55,50 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • K96N

    Sammelschienenklemme 10mm²-50mm², für Sammelschienen 12x5mm, für Alu-Cu-Leiter
    18,20 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen

Technische Merkmale

Elek­tri­scher Strom
  • Max. Ableit­ver­mögen (Imax) L-N(­PEN)/ N-PE
    30 kA
  • Max. Über­strom­schutz­ein­rich­tung Stich­verdrah­tung (Siche­rung)
    160 A
  • Blitz­im­pulss­trom Iimp (10/350 µs) IEC 61643 L-N(­PEN)/ N-PE
    7,5 kA, 30 kA
Netz­form
  • Netz­form
    TN-S, TT
Konnek­ti­vität
  • Anschlussart
    Sammelschiene, Schrau­b­an­schluss
Ausstat­tung
  • Mit Fern­mel­de­kon­takt
    Nein
Kapa­zität
  • Anzahl Module
    1,50
Span­nung
  • Span­nungs­schutz­stufe höher gemäß IEC 61643-1
    1,50 kV
  • Daue­r­be­triebss­pan­nung UC gemäß IEC 61643-1
    255 V
  • Bemes­sungs­be­triebss­pan­nung Ue
    230 - 400 V
  • Span­nungs­pegel nach oben L-N/­STIFT IEC 61643-11
    1,5 kV
Archi­tektur
  • Polan­zahl
    4
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -40 - 80 °C
Abmes­sungen
  • Höhe
    211 mm
  • Breite
    26,70 mm
  • Tiefe
    89 mm
Bedienele­mente und Anzeigen
  • Mit Kontroll­leuchte
    Ja
Normen
  • Anfor­de­rungs­klasse IEC 61643
    T1, T2, T3
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment
    2,50 - 2,50 Nm
Anschluss
  • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei flexi­blem Leiter
    2,5 - 35,0 mm²
  • Anschluss­quer­schnitt des Eingangs und Ausgangs mit Schrau­ben, bei massivem Leiter
    2,5 - 50,0 mm²
  • Anschluss­quer­schnitt Signal­kon­takt
    0,25 - 4,0 mm²
Frequenz
  • Frequenz
    50 - 60 Hz
Sicherheit
  • IP-Klasse (Ingress Protec­tion)
    IP20

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
REACH-konform Ja
Halogenfrei Ja

Zertifizierungen und Dokumente

PEP_SPA701Z_HAGER_HAGE-00666-V01-01_EN
PDF
341,99 kB
REACH declaration SPA701Z (english)
PDF
103,10 kB
RoHS declaration SPA701Z (english)
PDF
103,59 kB

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

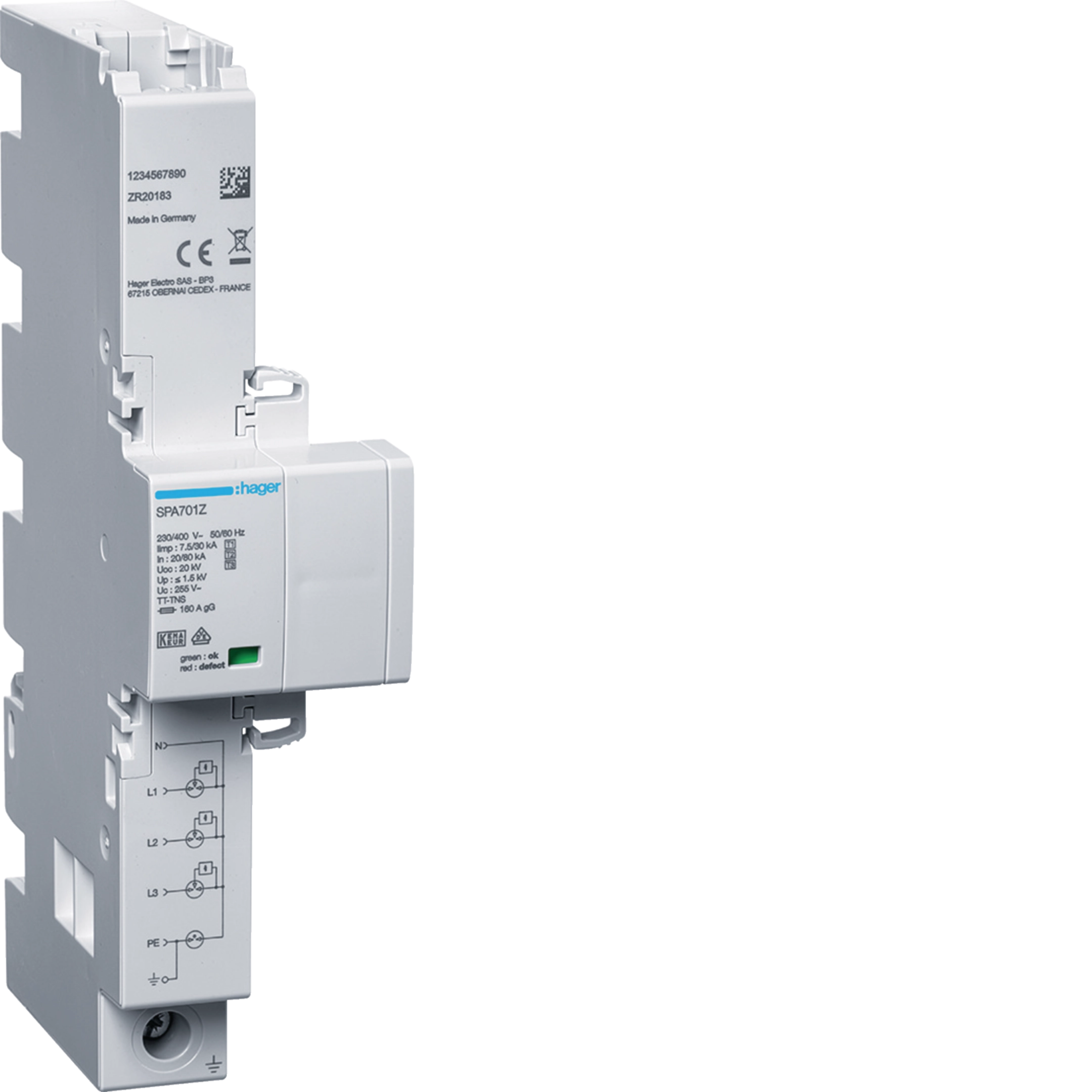

    Bild SPA701Z | Hager Deutschland

    Produktbild SPA701Z

  • Montageanleitung

    Bild Montageanleitung en-GB, de-DE 2020-09-23 | Hager Deutschland

    Montageanleitung en-GB, de-DE 2020-09-23

    PDF
    905,16 kB
    Bild Montageanleitung en-GB, de-DE 2023-08-21 | Hager Deutschland

    Montageanleitung en-GB, de-DE 2023-08-21

    PDF
    867,25 kB

  • Technische Broschüre

    Bild News - Markteinführungen Februar 2021 | Hager Deutschland

    News - Markteinführungen Februar 2021

    Neuheiten der Hager Vertriebsgesellschaft (20DE0190)

    PDF
    44,20 MB

  • Broschüre

    Bild Überspannungsschutz | Hager Deutschland

    Überspannungsschutz

    Überspannungsschutz nach DIN VDE 0100-443, DIN VDE 0100-534, DIN VDE 0185-305 (23DE0165)

    PDF
    13,04 MB

  • Bestellhilfe

    Bild Kleinverteiler und Modulargeräte | Hager Deutschland

    Kleinverteiler und Modulargeräte

    Bestellübersicht November 2023 (23DE0244)

    PDF
    7,45 MB

  • Tipps

    Bild Hager Tipp 41 | Hager Deutschland

    Hager Tipp 41

    Überspannungsschutz (21DE0025)

    PDF
    2,50 MB

  • Tools

    Bild Hagerplan - Der Ausschreibungstextkonfigurator | Hager Deutschland

    Hagerplan - Der Ausschreibungstextkonfigurator

    Ausschreiben leicht gemacht

    URL
    Bild Konfigurator Überspannungsschutz | Hager Deutschland

    Konfigurator Überspannungsschutz

    Mit unserem SPD-Konfigurator finden Sie schnell und zuverlässig den passenden Überspannungsschutz für Ihre Anwendung.

    URL
    Bild Zählerplatz-Konfigurator ZPlan | Hager Deutschland

    Zählerplatz-Konfigurator ZPlan

    Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.

    URL

  • Konformitätserklärung

    Bild Declaration | Hager Deutschland

    Declaration

    Konformitätserklärung International 2020-12-08

    PDF
    254,67 kB
Mehr Downloads

Weitere Produkte zu diesem System

    5
  • 1
    SPA001N - Steckmodul N-PE Uc 350V Iimp 100kA Up 1.5kV
    SPA001N
    Steckmodul N-PE Uc 350V Iimp 100kA Up 1.5kV
    Preis
    430,40 €
    / Stück *
    430,40 €
    / Stück *
  • 2
    SPA080 - Steckmodul T1+T2 1P Uc 264V Iimp 25kA Up 1.5kV für SPA180
    SPA080
    Steckmodul T1+T2 1P Uc 264V Iimp 25kA Up 1.5kV für SPA180
    Preis
    372,50 €
    / Stück *
    372,50 €
    / Stück *
  • 3
    SPA081 - Steckmodul L-N/PEN Uc 350V Iimp 25kA Up 1.5kV für SPA80x
    SPA081
    Steckmodul L-N/PEN Uc 350V Iimp 25kA Up 1.5kV für SPA80x
    Preis
    345,40 €
    / Stück *
    345,40 €
    / Stück *
  • 4
    SPA180 - Kombiableiter Typ1+2, 1P Iimp 25kA Up 1.5kV, Blitzstrom- und Überspannungsschutz
    SPA180
    Kombiableiter T1+T2 1P Iimp 25kA Up 1.5kV Fernmeldekontakt Vorsicherung
    Preis
    407,70 €
    / Stück *
    407,70 €
    / Stück *
  • 5
    SPA212 - Kombiableiter Typ1+2+3 2P 12.5kA FM TNS/TT, Schutz Überspannung und Blitzstrom
    SPA212
    Überspannungsableiter T1+T2+T3 2P 12.5kA FM TNS/TT
    Preis
    434,70 €
    / Stück *
    434,70 €
    / Stück *

Ausschreibungstext

Kombiableiter T1+T2+T3 4P Iimp 7,5kA TT/TNS

Kombi-Ableiter zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100. Ableiter Typ 1 + Typ 2 nach DIN EN 61643-11 (VDE 0675-6-11). Folgestromfreie, gekapselte Funkenstreckentechnologie. Direkt auf 40 mm-Sammelschienensystem montierbar. Kompatibel mit Einspeiseadapter und Sammelschienenbox zum Spannungsabgriff für RfZ und APZ. Optionaler Fernmeldekontakt nachrüstbar.

Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 30 kA
Netzform: TN-S
TT
Anschlussart: Sammelschiene
Schraubanschluss
Blitzimpulsstrom Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE: 7,5 kA
30 kA
Mit Fernmeldekontakt: Nein
Anzahl Module: 1,50
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,50 kV
Dauerbetriebsspannung UC gemäß IEC 61643-1: 255 V
Polanzahl: 4
Betriebstemperatur: -40 - 80 °C

Fabrikat : Hager oder gleichwertig
Artikel : SPA701Z
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
