Steckmodul 1P T2 N-PE SPB420 SPB020N
EAN
3250615515285
Marke
Hager
VPE
1 Stück
Preisgruppe
H414
Passende Tools
Preis
115,70 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
Kapazität
-
Anzahl Module1
Spannung
-
Bemessungsbetriebsspannung Ue240 - 415 V
-
Dauerbetriebsspannung UC gemäß IEC 61643-1264 V
-
Spannungsschutzstufe höher gemäß IEC 61643-11,50 kV
-
Spannungsschutzstufe Up L-PE/N-PE gemäß IEC 61643-111,50 kV
-
Spannungspegel nach oben L-N/STIFT IEC 61643-111500 V
Elektrischer Strom
-
Nennentladungsstrom in 8 - 20 µs L-N(PEN)/N-PE IEC 6164320 kA
-
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE40 kA
Abmessungen
-
Höhe44,8 mm
-
Breite11,7 mm
-
Tiefe56,1 mm
Einsatzbedingungen
-
Betriebstemperatur-40 - 80 °C
Netzform
-
NetzformTN, TT
Ausstattung
-
Mit FernmeldekontaktJa
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1,5 - 25,0 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1,5 - 35,0 mm²
Normen
-
Anforderungsklasse IEC 61643T2
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment3 - 3 Nm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

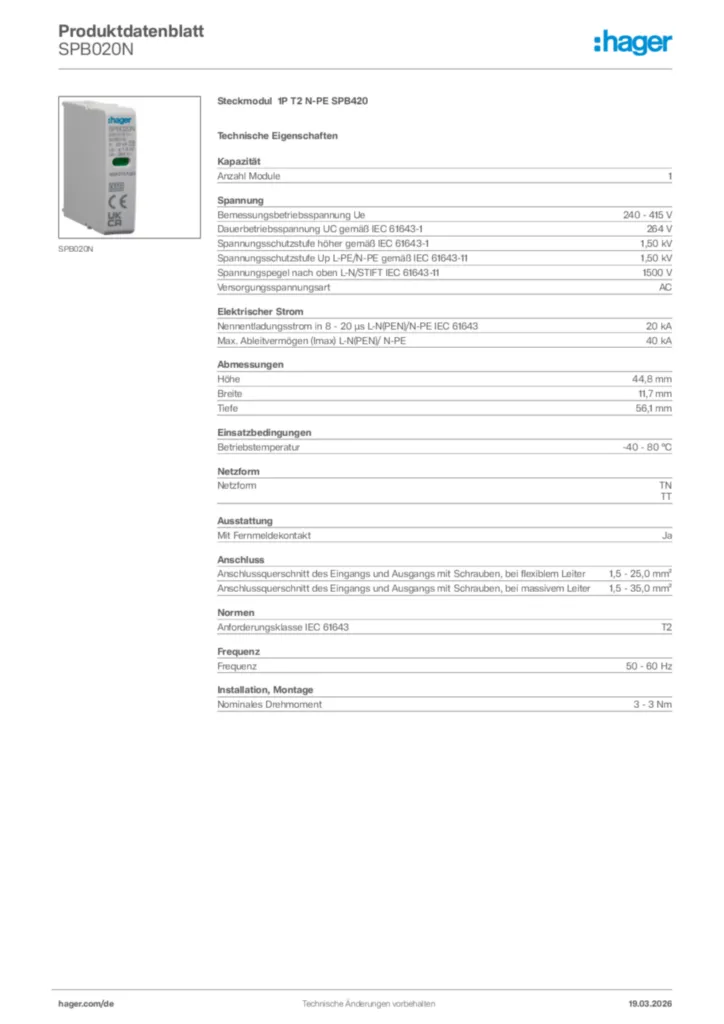

Zertifizierungen und Dokumente
