EMPFEHLUNG
Hager

REK221Y

Innenstation Audio eckig AP 2Draht polarweiß glänzend TOUCH
Best-Nr.
REK221Y
EAN-Nr.
3599430014222
VPE
1 Stück
Preisgruppe
E100
Preis
72,10 € / Stück *

Technische Merkmale

  • Systemtechnologie
    • 2Draht
  • Farbe
    • polarweiß glänzend
  • Abmessungen (B x H x T)
    • 93 x 92.5 x 16 mm
  • Betriebstemperatur
    • 5…50 °C
  • Betriebsspannung über Bus
    • 24 V DC
  • Stromaufnahme (Betrieb)
    • ≤ 180 mA
  • Material / Oberfläche
    • Kunststoff, Thermoplast
  • Abschlusswiderstand (Terminator), abklemmbar
    • 100 Ω
  • Ruftonlautstärke
    • max. 78 dB in 0,5m Abstand
  • Haupt-Designlinie
    • Touch
    • flache Aufputz-Montage oder auf Einbaudose
    • für senkrechte Montage
    • Schraubbefestigung über Tragplatte
    • 6 Funktionstasten mit Symbolen, 3 davon beleuchtet (Tür öffnen, Rufton stummschalten, Rufen/Sprechen)
    • 16 Ruftonmelodien
    • Tür-, Etagen- und Internruf Ruftonzuordnung
    • Abstelltaste für Rufton, mit Status-LED
    • Ruftonlautstärke und Mikrofonempfindlichkeit stufenweise einstellbar
    • Freisprechen oder Push-to-Talk
    • akustische und optische Rufsignalisierung
    • Etagen-Rufweiterleitung
    • Conciergeruf
    • Parallelbetrieb von bis zu 3 Innenstationen
    • automatische Gesprächsabschaltung nach 3 Minuten
    • 2 vorkonfigurierte Internrufziele
    • Parallelruf zu Ruftaster-Teilnehmeradresse 0
    • Sonderfunktionen über DIP-Schalter sperrbar
    • Anschluss-Klemmblock mit Schraubklemmen
    • Anschluss für Etagenruftaster
    • Anschluss für optionale Zusatzspeisung
    • Drehfix Codierschalter (Ein-Mann-Inbetriebnahme)
    • Geräte-Konfiguration über DIP-Schalter

Downloads

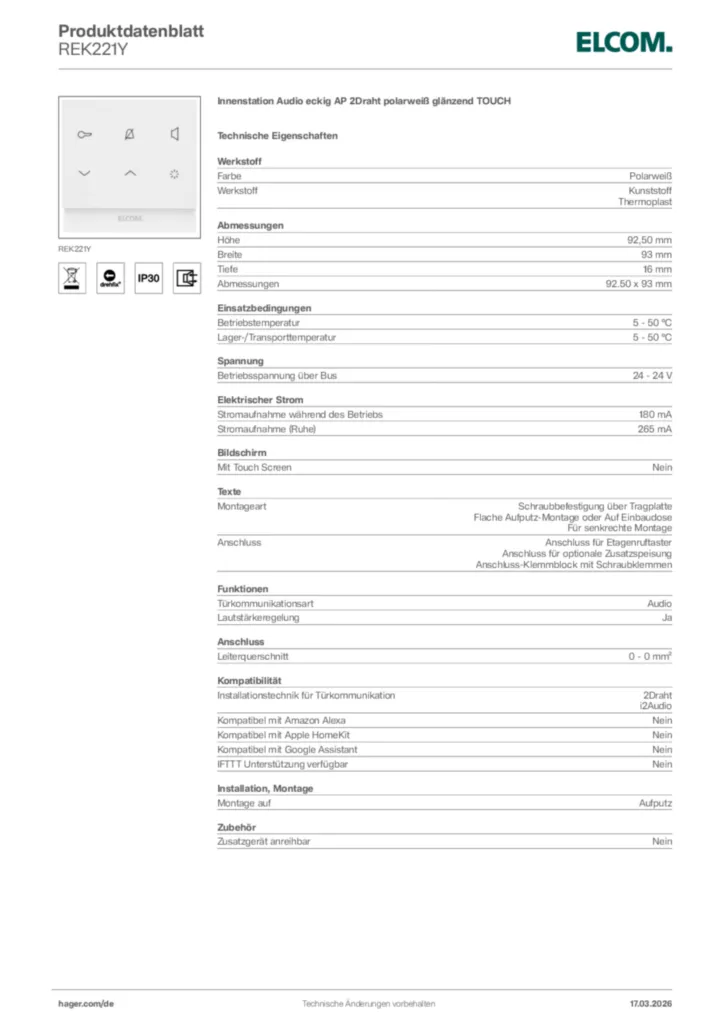

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für REK221Y

  • Bedienungs- & Montageanleitungen

  • Bedienungs- und Montageanleitung für REA1XXY, REK2XXY - Innenstation AUDIO AP 2Draht (DE, Stand: 08.2015)

    PDF
    2 MB
  • Montageanleitung für REA111Y, REK221Y - Innenstation Audio AP 2Draht TOUCH (EN, Stand: 11.2017)

    PDF
    3 MB
  • Technik-Broschüre

  • 2Draht Türkommunikation

    Doppelt besser (17DE0070_01)

    PDF
    12 MB
  • Kataloge

  • ELCOM.ONE / ELCOM.TOUCH Bestellhilfe für Komplettanlagen

    Februar 2021 (21DE0048)

    PDF
    365 KB
  • Technischer Anhang

  • Technischer Anhang - i2-Audio / 6Draht-Video

    Stand: 01.01.2020

    PDF
    341 KB
  • Technischer Anhang - 2Draht

    Stand: 01.01.2020

    PDF
    737 KB
  • Handbuch

  • Türkommunikation - 2Draht Bussystem (17DE0337)

    PDF
    14 MB
Weitere Downloads

Ausschreibungstext

Innenstation Audio eckig AP 2Draht polarweiß glänzend TOUCH
Audio Innenstation zum Freisprechen für Sprechanlage nach DIN EN 50486 in 2Draht-Technik. Innenstation zur Wandmontage oder auf eine Gerätedose nach DIN 49073 bestehend aus Tragplatte mit Anschluss-Klemmblock und passenden Audio-Designrahmen, mit 6 Symbolen und kapazitiven Funktionstasten mit taktiler Rückmeldung, davon 3 Tasten hinterleuchtet (Öffnen, Stummschaltung und Gespräch annehmen). Funktionen: Rufannahme/Rufen, Hören/Sprechen, Türöffnen und Licht schalten, akustische und optische Rufsignalisierung, 16 einstellbare Ruftonmelodien, Tür-/Etagen- oder Internruf-Zuordnung, Ruftonlautstärke und Mikrofonempfindlichkeit stufenweise einstellbar und Rufton abstellbar. Parallelbetrieb bis zu 3 Innenstationen. Etagen-Rufweiterleitung an gleich adressierte Innenstationen. Freisprechen oder Push-to-Talk. DREHFIX-Funktion: Ein-Mann-Inbetriebnahme durch Adressierung mit Drehcodierschalter. Sonderfunktionen über DIP-Schalter sperrbar.
  • Systemtechnologie :2Draht
  • Farbe :polarweiß glänzend
  • Abmessungen (B x H x T) :93 x 92.5 x 16 mm
  • Betriebstemperatur :5…50 °C
  • Betriebsspannung über Bus :24 V DC
  • Stromaufnahme (Betrieb) :≤ 180 mA
  • Montageart :flache Aufputz-Montage oder auf Einbaudose,für senkrechte Montage,Schraubbefestigung über Tragplatte
  • Funktionstasten :6 Funktionstasten mit Symbolen, 3 davon beleuchtet (Tür öffnen, Rufton stummschalten, Rufen/Sprechen)
  • Ruftonmelodie :16 Ruftonmelodien,Tür-, Etagen- und Internruf Ruftonzuordnung,Abstelltaste für Rufton, mit Status-LED
  • Audio-Einstellungen :Ruftonlautstärke und Mikrofonempfindlichkeit stufenweise einstellbar
  • Gesprächs-Einstellungen :Freisprechen oder Push-to-Talk
  • System-Funktionen :akustische und optische Rufsignalisierung,Etagen-Rufweiterleitung,Conciergeruf,Parallelbetrieb von bis zu 3 Innenstationen,automatische Gesprächsabschaltung nach 3 Minuten
  • Sonderfunktionen :2 vorkonfigurierte Internrufziele,Parallelruf zu Ruftaster-Teilnehmeradresse 0
  • Sicherheits-Funktionen :Sonderfunktionen über DIP-Schalter sperrbar
  • Anschluss :Anschluss-Klemmblock mit Schraubklemmen,Anschluss für Etagenruftaster,Anschluss für optionale Zusatzspeisung
  • Geräte-Adressierung :Drehfix Codierschalter (Ein-Mann-Inbetriebnahme)

Fabrikat : Elcom oder gleichwertig
Artikel : REK221Y
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
