Hager

REE500Y

Stabkamera Aufputz 2 Drahts Edelstahl Matte
Best-Nr.
REE500Y
EAN-Nr.
3599430018992
VPE
1 Stück
Preisgruppe
E200
Preis
810,50 € / Stück *

Technische Merkmale

  • Kameraauflösung
    • 320000 px
  • Kamera Verstellbereich horizontal/vertikal
    • ± 90 °
  • Kamera Öffnungswinkel horizontal
    • 74 °
  • Kamera Öffnungswinkel vertikal
    • 55 °
  • Kamera Lichtempfindlichkeit F2.0
    • 0,2 lx
  • Kamera-Signalweg-Impedanz
    • 100 Ω
  • Videoausgang, symmetrisch
    • 1 Vpp, Z=100 Ohm
  • Abmessungen Kamerastab (Ø x L)
    • 24 / 83 mm
  • Abmessungen Sockel (Ø x H)
    • 104 x 25 mm
  • Objektiv
    • 12 mm
  • Betriebsspannung über Bus
    • 19…25 V DC
  • Abmessungen (B x H x T)
    • 108 x 148 x 68 mm
  • Aufbauhöhe
    • 68 mm
  • Farbe
    • Edelstahl, Metall gebürstet
  • Kamera Bildaufnehmer CCD-Sensor
    • 1/3"
  • Montageart
    • für Wand- und Deckenmontage
  • Werkstoff
    • Edelstahl
    • Kameraverstellung durch Kugelgelenk mit Feststellschraube
    • Sockelgehäuse aus gebürstetem Edelstahl
    • Kamerastab aus gebürstetem Edelstahl
    • Aufputz / Aufbau
    • Geräte-Konfiguration über DIP-Schalter
    • Drehfix Codierschalter (Ein-Mann-Inbetriebnahme)
    • Achtung! Kamera nicht auf direkte Lichtquellen/Sonneneinstrahlung, starken Kontrast oder stark reflektierenden Hintergrund ausrichten.

Downloads

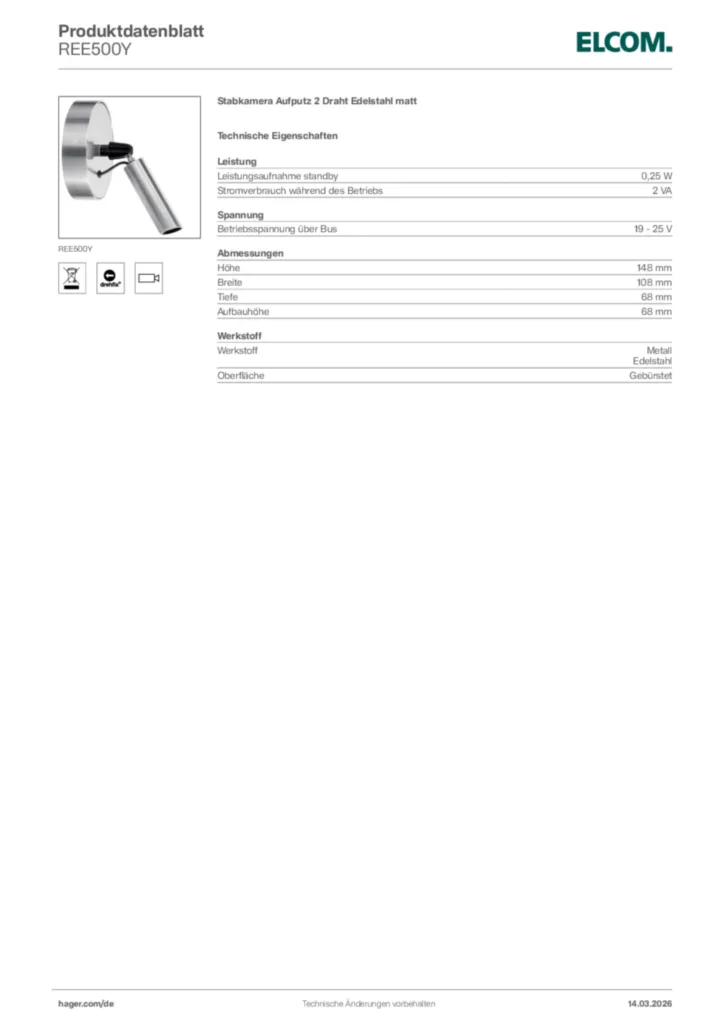

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für REE500Y

  • Bedienungs- & Montageanleitungen

  • Bedienungs- und Montageanleitung für REE500Y, REE501Y - Stabkamera AP (DE-EN, Stand: 08.2015)

    PDF
    423 KB
  • Montageanleitung für REE500Y, REE501Y - Stabkamera AP 2Draht (EN, Stand: 09.2019)

    PDF
    987 KB
  • Technik-Broschüre

  • 2Draht Türkommunikation

    Doppelt besser (17DE0070_01)

    PDF
    12 MB
  • Technischer Anhang

  • Technischer Anhang - 2Draht

    Stand: 01.01.2020

    PDF
    737 KB
  • Handbuch

  • Türkommunikation - 2Draht Bussystem (17DE0337)

    PDF
    14 MB
  • EU-Konformitätserklärung

  • Konformitätserklärung

    PDF
    200 KB
Weitere Downloads

Ausschreibungstext

Stabkamera Aufputz 2 Drahts Edelstahl Matte
Farb-Stabkamera (Aufputz) mit Objektiv 4,3mm für Sprechanlage nach DIN EN 50486 in 2Draht-Technik. Stabkamera im Edelstahlgehäuse mit Öffnungswinkel bis 63 Grad und Schwenkbereich 180 Grad mechanisch verstellbar. Bildaufnehmer 1/3 Zoll CCD-Sensor. Betriebsart: Türkamera, als Zusatzkamera oder Stand-Alone Kamera einstellbar. DREHFIX-Funktion: Ein-Mann-Inbetriebnahme durch Adressierung mit Drehcodierschalter.
  • Kameraauflösung :320000 px
  • Kamera Verstellbereich horizontal/vertikal :± 90 °
  • Kamera Lichtempfindlichkeit F2.0 :0,2 lx
  • Kamera-Signalweg-Impedanz :100 Ω
  • Videoausgang, symmetrisch :1 Vpp, Z=100 Ohm
  • Betriebsspannung über Bus :19…25 V DC
  • Abmessungen (B x H x T) :108 x 148 x 68 mm
  • Farbe :Edelstahl, Metall gebürstet

Fabrikat : Elcom oder gleichwertig
Artikel : REE500Y
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Türkommunikation weiter.

06842 945-9704
*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
