Hager

ST320

Sicherheitstrafo 230V/12V 18VA 2PLE
Best-Nr.
ST320
EAN-Nr.
3250615700001
VPE
1 Stück
Preisgruppe
H410
Preis
66,60 € / Stück *

Technische Merkmale

  • Breite Reiheneinbaugerät (REG)
    • 2 TE
  • Betriebstemperatur
    • -20…35 °C
  • Bemessungsbetriebsspannung Ue
    • 230 V
  • Ausgangsspannung
    • 12 V
  • Leistungsaufnahme
    • 18 VA
  • Anzahl Module
    • 2
  • Isolationsspannung
    • 4000 V
  • Anschlussquerschnitt bei flexiblem Leiter
    • 4mm²
  • Anschlussquerschnitt bei starrem Leiter
    • 6mm²
  • Gesamtverlustleistung unter Nennstrom
    • 2.07 W
  • Höhe installiertes Produkt
    • 85 mm
  • Breite installiertes Produkt
    • 35 mm
  • Tiefe installiertes Produkt
    • 58 mm
  • Leitungslänge zum Türöffner 0,5 A
    • max. 100 m
  • Leitungslänge zum Türöffner 1 A
    • max. 50 m
  • Schutzart
    • IP20
  • Frequenz
    • 50/60 Hz
  • Leerlaufspannung sekundär
    • 15.8 V
  • Temperaturschutz
    • ja
  • Kurzschlusssicher
    • ja
  • Ein-/Ausschalter
    • nein

Downloads

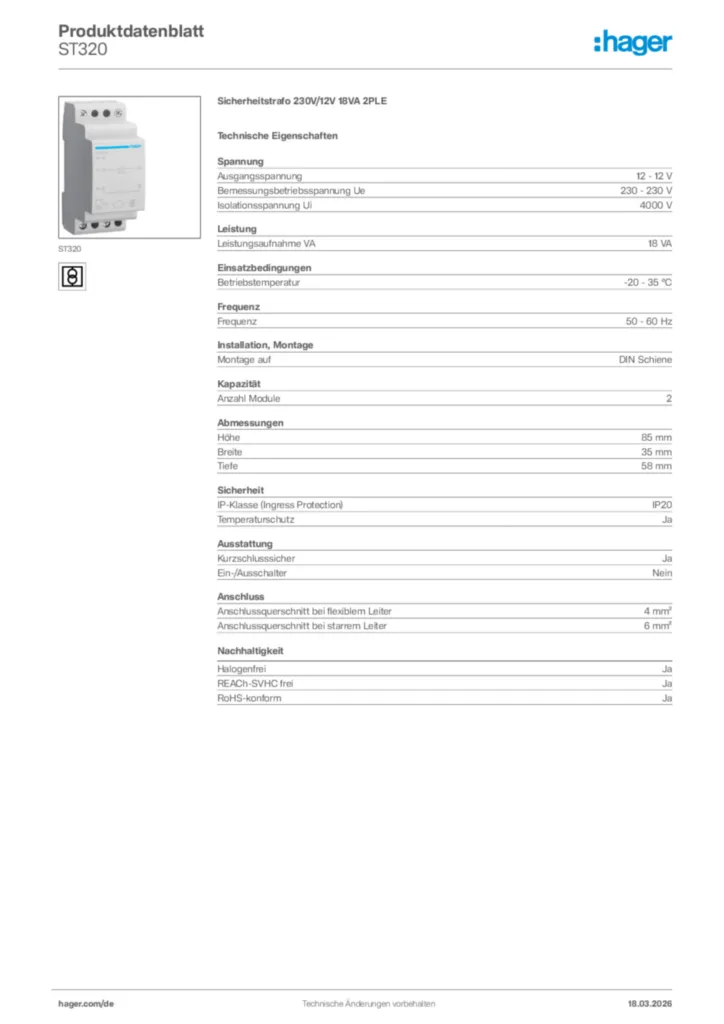

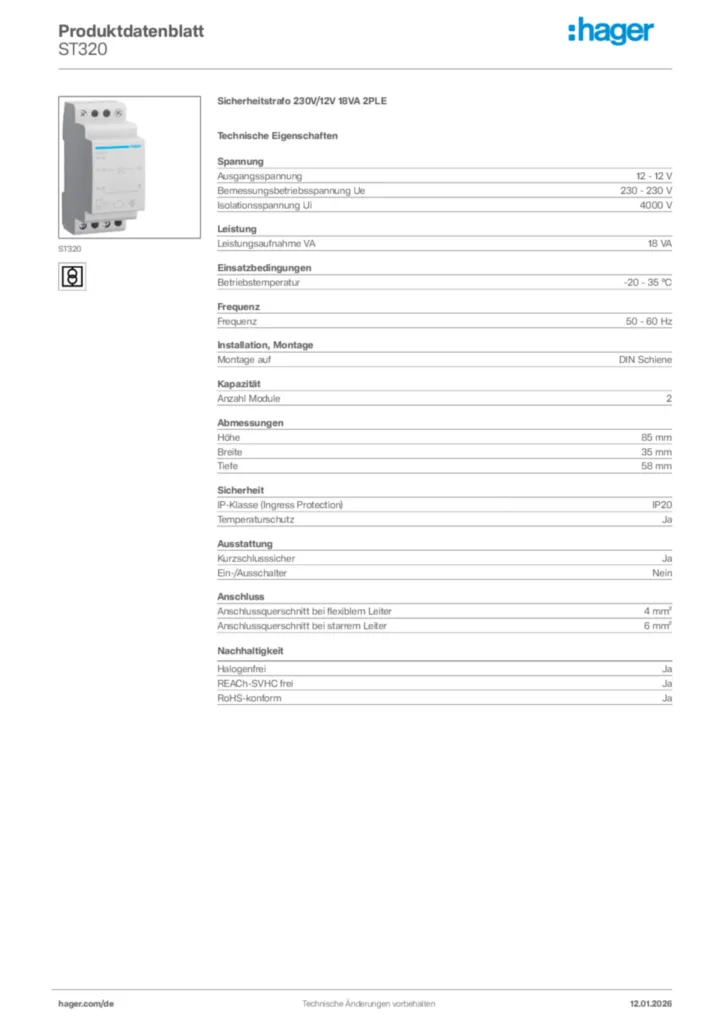

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für ST320

  • Technik-Broschüre

  • 2Draht Türkommunikation

    Doppelt besser (17DE0070_01)

    PDF
    12 MB
  • Produktinformationen

  • Produktinformation Elcom - 2Draht Technik

    Effizienter arbeiten mit der 2Draht Technik (17DE0192)

    PDF
    1 MB
  • Kataloge

  • ELCOM.ONE / ELCOM.TOUCH Bestellhilfe für Komplettanlagen

    Februar 2021 (21DE0048)

    PDF
    365 KB
  • Technischer Anhang

  • Technischer Anhang - Schalt und Meldegeräte

    Stand: 01.01.2020

    PDF
    595 KB
  • Technischer Anhang - 2Draht

    Stand: 01.01.2020

    PDF
    737 KB
  • Technischer Anhang - 1+n Audio

    Stand: 01.01.2020

    PDF
    156 KB
  • Technischer Anhang - i2-Audio / 6Draht-Video

    Stand: 01.01.2020

    PDF
    341 KB
  • Technische Information

  • Verlustleistungsdatenblatt

    PDF
    847 KB
  • Handbuch

  • Türkommunikation - 2Draht Bussystem (17DE0337)

    PDF
    14 MB
Weitere Downloads

Ausschreibungstext

Sicherheitstrafo 230V/12V 18VA 2PLE
Sicherheitstransformator mit getrennter Primär- und Sekundärwicklung. Schutz gegen Kurzschluss oder Überlast erfolgt durch einen integrierten thermischen Schalter auf der Primärseite.
  • Breite Reiheneinbaugerät (REG) :2 TE
  • Betriebstemperatur :-20…35 °C
  • Bemessungsbetriebsspannung Ue :230 V
  • Ausgangsspannung :12 V
  • Leistungsaufnahme :18 VA
  • Anzahl Module :2
  • Anschlussquerschnitt bei flexiblem Leiter :4mm²
  • Anschlussquerschnitt bei starrem Leiter :6mm²
  • Leitungslänge zum Türöffner 0,5 A :max. 100 m
  • Leitungslänge zum Türöffner 1 A :max. 50 m
  • Frequenz :50/60 Hz
  • Temperaturschutz :ja
  • Kurzschlusssicher :ja

Fabrikat : Hager oder gleichwertig
Artikel : ST320
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
