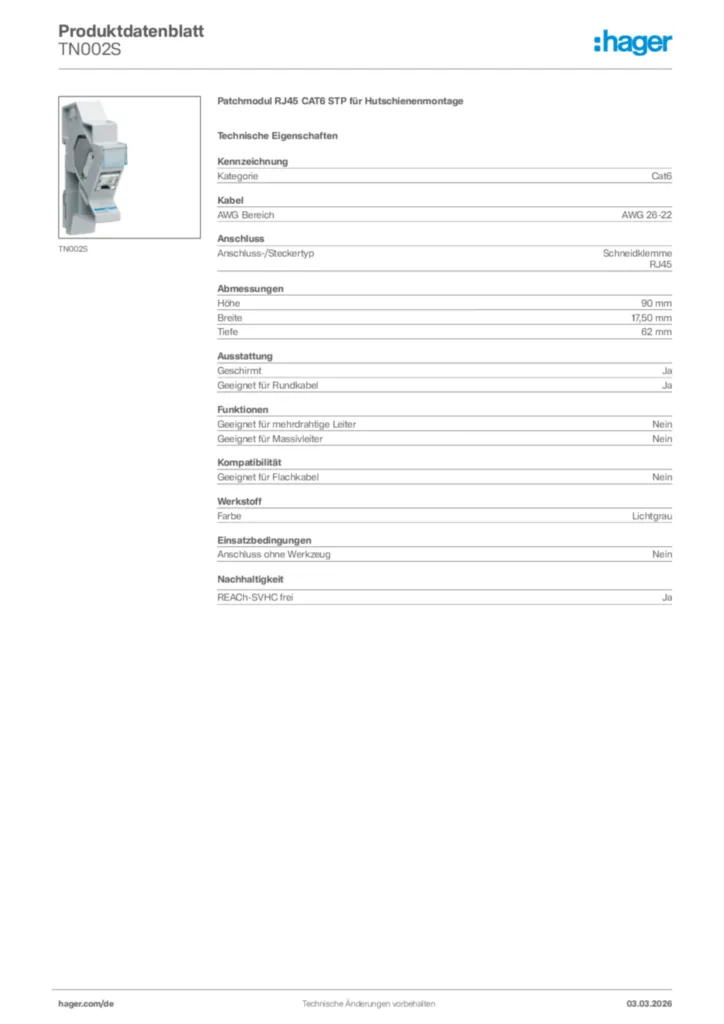

Patchmodul als RJ45-Modul Kategorie Cat6 (STP) mit Hutschienenträger, REG 1 PLE TN002S
Das Patchmodul RJ45 CAT6 STP für Hutschienenmontage bietet eine effiziente Netzwerkanbindung. Es unterstützt Gigabit Ethernet und ist für STP (Shielded Twisted Pair) Kabel ausgelegt. Die Hutschienenmontage ermöglicht eine einfache Integration in Schaltschränke. Ideal für strukturierte Verkabelungssysteme in industriellen Umgebungen.
EAN
3250615949974
Marke
Hager
VPE
1 Stück
Preisgruppe
H550
39,10 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Patchkabel 3 Produkte verfügbar
Vervollständigen Sie Ihr System
-
TN733
Patchkabelset Kat.6 S/FTP, RJ45 mit 4 Stück a 300mm
60,00 € / Set* -
TN735Patchkabelset Kat.6, S/FTP RJ45 mit 4 Stück a 500mm
64,10 € / Set* -
TN740Patchkabel Kat.6 S/FTP RJ45, 1000mm
23,30 € / Stück*
Technische Merkmale
Kennzeichnung
-
KategorieCat6
Kabel
-
AWG BereichAWG 26-22
Anschluss
-
Anschluss-/SteckertypSchneidklemme, RJ45
Abmessungen
-
Höhe90 mm
-
Länge62 mm
-
Breite17,50 mm
Ausstattung
-
GeschirmtJa
-
Geeignet für RundkabelJa
Funktionen
-
Geeignet für mehrdrahtige LeiterNein
-
Geeignet für MassivleiterNein
Kompatibilität
-
Geeignet für FlachkabelNein
Werkstoff
-
FarbeLichtgrau
Einsatzbedingungen
-
Anschluss ohne WerkzeugNein
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild TN002S
-
Montageanleitung
Bedienungs- und Montageanleitung für TN002S - Patchmodul RJ45 KAT6 STP + Hutschienenträger (DE, Stand: 11.2009)
Montageanleitung de-DE 2020-01-01
PDF552,57 kB
Montageanleitung de-DE 2021-02-18
PDF614,28 kB -
Broschüre
Doppelt besser
Doppelt besser -2Ddraht Türkommunikation
PDF8,53 MB -
Tipps
Hager Tipp 35
Funktionspotentialausgleich (20DE0082)
PDF2,03 MB
Hager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
PDF12,81 MB -
Produktinformation
2Draht Technik
Effizienter arbeiten mit der 2Draht Technik (17DE0192)
PDF1,63 MB -
Technische Beilage (single-product)
Technischer Anhang - Zählerplatz-Innenausbausystem
Stand: 01.04.2022
PDF401,21 kB -
Handbuch
Türkommunikation - 2Draht Bussystem (17DE0337)
Systemhandbuch 2018
PDF14,39 MB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2021-01-28
PDF122,04 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
1400110RMS-10BW Mithörsperre 10 Teilnehmer Einbau 1+n129,40 €/ Stück * -
2
1701520NSG-200 Zusatz-Signalgerät AP i2Audio weiß83,10 €/ Stück * -
3
1901130BSR-200 Schaltrelais 2fach REG i2Audio lichtgrau135,50 €/ Stück * -
4
1901150BSR-140 Schaltrelais 1fach mit Eingang REG i2Audio lichtgrau135,50 €/ Stück * -
5
1901420BTI-200 Telefon-Schnittstelle Reiheneinbau i2Audio404,90 €/ Stück *
Ausschreibungstext
Patchmodul RJ45 CAT6 STP für Hutschienenmontage
Patchmodul bestehend aus RJ 45- Modul und Hutschienenträger, nach DIN EN 60603-7-3. Selbstschneidende Kontakte (kein Werkzeug erforderlich). Norm-Farbencode EIA/TIA 568 A u. B, Steckverbindung RJ 45, Kategorie 6 STP.
Kategorie: Cat6
AWG Bereich: AWG 26-22
Anschluss-/Steckertyp: Schneidklemme
RJ45
Höhe: 90 mm
Länge: 62 mm
Breite: 17,50 mm
Geschirmt: Ja
Geeignet für Rundkabel: Ja
Geeignet für mehrdrahtige Leiter: Nein
Geeignet für Massivleiter: Nein
Geeignet für Flachkabel: Nein
Halogenfrei: Nein
Farbe: Lichtgrau
Anschluss ohne Werkzeug: Nein
Fabrikat : Hager oder gleichwertig
Artikel : TN002S
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Patchmodul bestehend aus RJ 45- Modul und Hutschienenträger, nach DIN EN 60603-7-3. Selbstschneidende Kontakte (kein Werkzeug erforderlich). Norm-Farbencode EIA/TIA 568 A u. B, Steckverbindung RJ 45, Kategorie 6 STP.
Kategorie: Cat6
AWG Bereich: AWG 26-22
Anschluss-/Steckertyp: Schneidklemme
RJ45
Höhe: 90 mm
Länge: 62 mm
Breite: 17,50 mm
Geschirmt: Ja
Geeignet für Rundkabel: Ja
Geeignet für mehrdrahtige Leiter: Nein
Geeignet für Massivleiter: Nein
Geeignet für Flachkabel: Nein
Halogenfrei: Nein
Farbe: Lichtgrau
Anschluss ohne Werkzeug: Nein
Fabrikat : Hager oder gleichwertig
Artikel : TN002S
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
