Strangkoppler REG 2Draht, grau mit Relais für Türsprechanlagen RED111Y
Der Strangkoppler REG 2Draht, grau, ist ein Reiheneinbaugerät für Sprechanlagen gemäß DIN EN 50486. Er ermöglicht die Verbindung von bis zu 64 Strang-Kopplern und unterstützt bis zu 150 Video-Haupt-Türstationen sowie 256 Video-Innenstationen. Ausgestattet mit Überlastschutz, integriertem Videosignal-Verstärker und potentialfreien Kontakten für Türöffner und Lichttaste. Ermöglicht unabhängige lokale Verbindungen und verfügt über RJ45-Anschlüsse für den Backbone.
EAN
3599430018893
Marke
Elcom
VPE
1 Stück
Preisgruppe
E100
Preis
546,60 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
2314150
NGV-500 Netzgerät 28 VDC/1, 07 A REG 2-Draht-Video
239,90 €/ Stück
Optionales Zubehör
-
Patchmodul 1 Produkte verfügbar -
Patchkabel 1 Produkte verfügbar
Optionales Zubehör
-
TN002S
Patchmodul RJ45 CAT6 STP für Hutschienenmontage
40,00 € / Stück*
-
TN733
Patchkabelset Kat.6 S/FTP, RJ45 mit 4 Stück a 300mm
61,40 € / Set*
Technische Merkmale
Kapazität
-
Anzahl Module6
Installation, Montage
-
Montage aufDIN Schiene
Einsatzbedingungen
-
Betriebstemperatur5 - 40 °C
-
Lager-/Transporttemperatur-20 - 60 °C
Leistung
-
Leistungsaufnahme standby2 W
-
Stromverbrauch während des Betriebs3 VA
Spannungsversorgung
-
Betriebsspannung über Netzgerät28 - 28 V
Abmessungen
-
Höhe90 mm
-
Breite106 mm
-
Tiefe67 mm
Werkstoff
-
FarbeLichtgrau
-
WerkstoffAcrylnitril-Butadien-Styrol (ABS), Kunststoff
Kompatibilität
-
Installationstechnik für Türkommunikation2Draht
Anschluss
-
Leiterquerschnitt0 - 0 mm²
Funktionen
-
FunktionErweitern
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild RED111Y
-
Produktdatenblatt

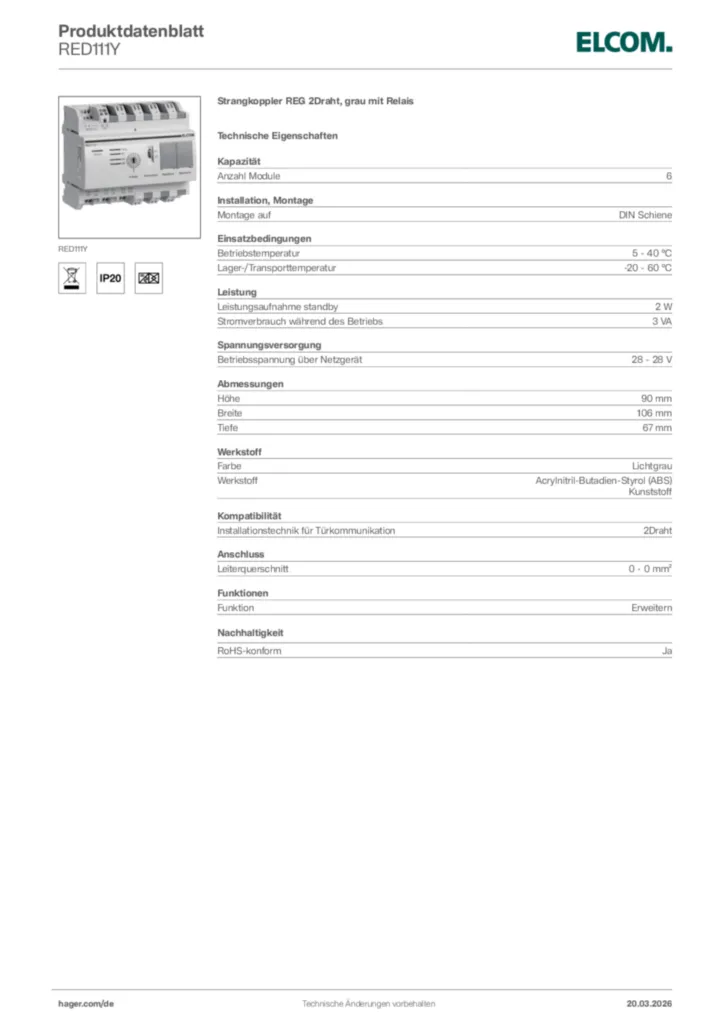

Elcom Produktdatenblatt RED111Y
Strangkoppler REG 2Draht, grau mit Relais
PDF -
Broschüre
Doppelt besser
Doppelt besser -2Ddraht Türkommunikation
PDF8,53 MB -
Produktinformation
Mehr Möglichkeiten:
ELCOM 2Draht Systemerweiterung (18DE0131)
PDF766,44 kB -
Handbuch
Türkommunikation - 2Draht Bussystem (17DE0337)
Systemhandbuch 2018
PDF14,39 MB -
Tools
2Draht Systemkonfigurator
Der Elcom 2Draht Systemkonfigurator hilft Ihnen bei der schnellen Planung und effizienten Kostenkalkulation Ihrer Elcom Türsprechanlage
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung International 2023-09-12
PDF315,28 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
TN002SPatchmodul RJ45 CAT6 STP für HutschienenmontagePreis40,00 €/ Stück *
-
2
TN733Patchkabelset Kat.6 S/FTP, RJ45 mit 4 Stück a 300mmPreis61,40 €/ Set *
-
3
ST320Sicherheitstrafo 230V/12V 18VA 2PLEPreis81,80 €/ Stück * -
4
1400110RMS-10BW Mithörsperre 10 Teilnehmer Einbau 1+nPreis133,30 €/ Stück * -
5
1701520NSG-200 Zusatz-Signalgerät AP i2Audio weißPreis85,00 €/ Stück *
Ausschreibungstext
Strangkoppler REG 2Draht, grau mit Relais
Strangkoppler für Sprechanlage nach DIN EN 50486 in 2Draht-Technik. Reiheneinbaugerät zur Hutschienen-Montage. Strangkoppler zur Verbindung von Einzelsträngen über die Backbone-Leitung zu einer größeren Anlage. Anlagen mit bis zu 64 Strang-Kopplern, 150 (Video-) Haupt-Türstationen und 256 (Video-) Innenstationen bei bis zu 3 gleichzeitigen Verbindungen über den Backbone sind möglich. Integrierte Strangversorgung mit Überlastschutz zur Speisung des Kopplers. Lokale Strang-Verbindung im lokalen Strang ist unabhängig vom Backbone möglich, Backbone Anschluss mittels zwei RJ45-Buchsen und schaltbarer Backbone-Terminator. Drehschalter zur Einstellung der Strangadresse. Integrierter Videosignal-Verstärker (0-20dB), potentialfreier Lichttastkontakt und potentialfreier Türöffnerkontakt zur manipulationssicheren Türöffneransteuerung. LED-Anzeigen für Betriebszustand, Datenverkehr und Backbone (1-3), Anschlüsse für Spannungseingang, Potenzialausgleich, Türstationen, Innenstationen, Zusatzspeisung, i2Audio-Komponenten und Türöffner- und Lichttastkontakt. Die Spannungsversorgung erfolgt über ein separates Netzgerät. DREHFIX-Funktion: Ein-Mann-Inbetriebnahme durch Adressierung mit Drehcodierschalter.
Anzahl Module: 6
Montage auf: DIN Schiene
Betriebstemperatur: 5 - 40 °C
Leistungsaufnahme standby: 2 W
Stromverbrauch während des Betriebs: 3 VA
Betriebsspannung über Netzgerät: 28 - 28 V
Höhe: 90 mm
Breite: 106 mm
Tiefe: 67 mm
Fabrikat : Elcom oder gleichwertig
Artikel : RED111Y
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Strangkoppler für Sprechanlage nach DIN EN 50486 in 2Draht-Technik. Reiheneinbaugerät zur Hutschienen-Montage. Strangkoppler zur Verbindung von Einzelsträngen über die Backbone-Leitung zu einer größeren Anlage. Anlagen mit bis zu 64 Strang-Kopplern, 150 (Video-) Haupt-Türstationen und 256 (Video-) Innenstationen bei bis zu 3 gleichzeitigen Verbindungen über den Backbone sind möglich. Integrierte Strangversorgung mit Überlastschutz zur Speisung des Kopplers. Lokale Strang-Verbindung im lokalen Strang ist unabhängig vom Backbone möglich, Backbone Anschluss mittels zwei RJ45-Buchsen und schaltbarer Backbone-Terminator. Drehschalter zur Einstellung der Strangadresse. Integrierter Videosignal-Verstärker (0-20dB), potentialfreier Lichttastkontakt und potentialfreier Türöffnerkontakt zur manipulationssicheren Türöffneransteuerung. LED-Anzeigen für Betriebszustand, Datenverkehr und Backbone (1-3), Anschlüsse für Spannungseingang, Potenzialausgleich, Türstationen, Innenstationen, Zusatzspeisung, i2Audio-Komponenten und Türöffner- und Lichttastkontakt. Die Spannungsversorgung erfolgt über ein separates Netzgerät. DREHFIX-Funktion: Ein-Mann-Inbetriebnahme durch Adressierung mit Drehcodierschalter.
Anzahl Module: 6
Montage auf: DIN Schiene
Betriebstemperatur: 5 - 40 °C
Leistungsaufnahme standby: 2 W
Stromverbrauch während des Betriebs: 3 VA
Betriebsspannung über Netzgerät: 28 - 28 V
Höhe: 90 mm
Breite: 106 mm
Tiefe: 67 mm
Fabrikat : Elcom oder gleichwertig
Artikel : RED111Y
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
