Innenstation Video Komfort AP 2Draht alu matt TOUCH REA653Y
EAN
3599430020230
Marke
Elcom
VPE
1 Stück
Preisgruppe
E200
584,40 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Optionales Zubehör
-
Designrahmen 13 Produkte verfügbar -
Tischkonsole und Befestigungszubehör 1 Produkte verfügbar
Vervollständigen Sie Ihr System
-
13201909
Designrahmen eckig, große Ausführung polarweiß matt
8,90 € / Stück* -
13202204Designrahmen eckig, große Ausführung Edelstahl mattiert
75,30 € / Stück* -
13202245Designrahmen eckig, große Ausführung schwarz, glänzend
11,50 € / Stück* -
13202284Designrahmen eckig, große Ausführung Aluminium eloxiert
75,30 € / Stück* -
13203606Designrahmen eckig, große Ausführung Zubehör Edelstahl Rostfrei
75,30 € / Stück* -
13206099Designrahmen eckig, große Ausführung weiß matt
8,90 € / Stück* -
13206414Designrahmen eckig, große Ausführung Glas, alu
75,30 € / Stück* -
13206424Designrahmen eckig, große Ausführung alu matt, lackiert
11,50 € / Stück* -
13206616Designrahmen eckig, große Ausführung Glas, schwarz
75,30 € / Stück* -
13206909Designrahmen eckig, große Ausführung Glas, polarweiß
75,30 € / Stück* -
13207006Designrahmen eckig, große Ausführung anthrazit, matt
11,50 € / Stück* -
13207009Designrahmen eckig, große Ausführung polarweiß, glänzend
8,90 € / Stück* -
13208982Designrahmen eckig, große Ausführung weiß, glänzend
8,90 € / Stück*
-
REH003Y
Tischkonsole für Innenstation ELCOM.TOUCH VIDEO
132,40 € / Stück*

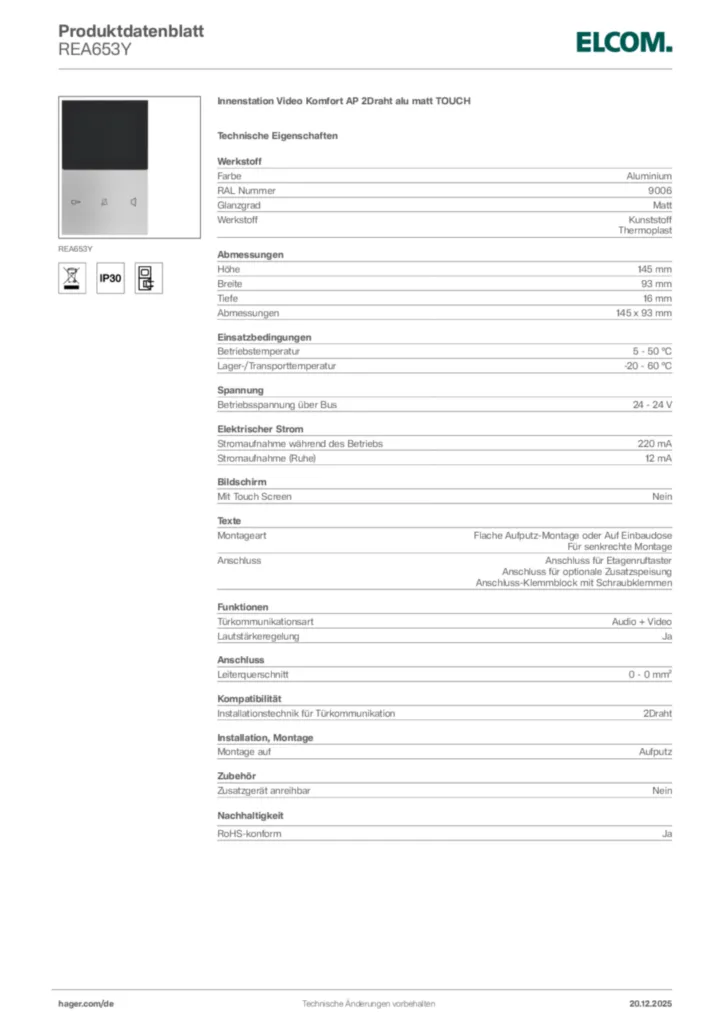

Technische Merkmale
Werkstoff
-
FarbeAluminium
-
RAL Nummer9006
-
GlanzgradMatt
-
WerkstoffKunststoff, Thermoplast
Abmessungen
-
Höhe145 mm
-
Breite93 mm
-
Tiefe16 mm
Einsatzbedingungen
-
Betriebstemperatur5 - 50 °C
-
Lager-/Transporttemperatur-20 - 60 °C
Spannung
-
Betriebsspannung über Bus24 - 24 V
Elektrischer Strom
-
Stromaufnahme während des Betriebs220 mA
Bildschirm
-
Mit Touch ScreenNein
Texte
-
MontageartFlache Aufputz-Montage oder Auf Einbaudose, Für senkrechte Montage
-
AnschlussAnschluss für Etagenruftaster, Anschluss für optionale Zusatzspeisung, Anschluss-Klemmblock mit Schraubklemmen
Funktionen
-
TürkommunikationsartAudio + Video
-
LautstärkeregelungJa
Anschluss
-
Leiterquerschnitt0 - 0 mm²
Kompatibilität
-
Installationstechnik für Türkommunikation2Draht
Installation, Montage
-
Montage aufAufputz
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild REA653Y
-
Bedienungsanleitung
BDA Innensta. Video REA65Y REA66Y Elc EN
Bedienungsanleitung en-GB 2017-07-06
PDF5,01 MB
BDA Innensta. Video REA65Y REA66Y Elc GB
Bedienungsanleitung en-GB 2017-09-04
PDF4,98 MB
Bedienungsanleitung en-GB 2018-03-06
PDF396,80 kB
Montageanleitung für REA651Y - Innenstation Video Komfort AP 2Draht TOUCH (DE, Stand: 07.2017)
Bedienungsanleitung de-DE 2017-07-06
PDF5,01 MB -
Montageanleitung
Montageanleitung für REA651Y - Innenstation Video Komfort AP 2Draht TOUCH (DE, Stand: 09.2017)
Montageanleitung en-GB, de-DE 2017-09-04
PDF4,99 MB -
Broschüre
Doppelt besser
Doppelt besser -2Ddraht Türkommunikation
PDF8,53 MB -
Handbuch
Türkommunikation - 2Draht Bussystem (17DE0337)
Systemhandbuch 2018
PDF14,39 MB -
Tools
2Draht Systemkonfigurator
Der Elcom 2Draht Systemkonfigurator hilft Ihnen bei der schnellen Planung und effizienten Kostenkalkulation Ihrer Elcom Türsprechanlage
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2021-03-04
PDF191,05 kB
Declaration
Konformitätserklärung International 2021-03-04
PDF189,79 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
REA651YInnenstation Video Komfort AP 2Draht polarweiß matt TOUCH511,20 €/ Stück * -
2
REA652YInnenstation Video Komfort AP 2Draht weiß matt TOUCH511,20 €/ Stück * -
3
REA654YInnenstation Video Komfort AP 2Draht anthrazit matt TOUCH535,80 €/ Stück * -
4
REA661YInnenstation Video Komfort AP 2Draht polarweiß glänzend TOUCH511,20 €/ Stück * -
5
REA662YInnenstation Video Komfort AP 2Draht weiß glänzend TOUCH511,20 €/ Stück *
Ausschreibungstext
Innenstation Video Komfort AP 2Draht alu matt TOUCH
Video Innenstation Komfort zum Freisprechen für Sprechanlage nach DIN EN 50486 in 2Draht-Technik zur Wandmontage oder auf eine Gerätedose nach DIN 49073, bestehend aus Tragplatte mit Anschluss-Klemmblock für passenden Video-Designrahmen und beleuchtetes TFT-Farbdisplay 3,5 Zoll.
Innenstation ist in 3 Bereichen eingeteilt, die im Display als Klartextanzeige angezeigt wird: Haupt-Funktionstasten mit 3 hinterleuchtete Symbolen (Öffnen, Stummschaltung, Gespräch annehmen), Tastenfeld mit 3 Tasten und Touch-Wischfeld zur Bedienung im Menü. Funktionen: Rufannahme/Rufen, Hören, Sprechen und Sehen, Türöffnen und Licht schalten, akustische und optische Rufsignalisierung. Darstellung des Kamerabildes von der Türstation auf einem integrierten Farb-Display. Abruffunktion für Bildspeicher in IP-Gateway, Portamat-Funktion, Bus- Schaltfunktionen, Internruf 16 einstellbare Ruftonmelodien, Tür-/Etagen- oder Internruf-Zuordnung, Ruftonlautstärke und Mikrofonempfindlichkeit stufenweise einstellbar und Rufton abstellbar. Parallelbetrieb bis zu 3 Innenstationen. Etagen-Rufweiterleitung an gleich adressierte Innenstationen. Freisprechen oder Push-to-Talk. DREHFIX-Funktion: Ein-Mann-Inbetriebnahme durch Adressierung mit Drehcodierschalter. Sonderfunktionen über DIP-Schalter sperrbar.
Hinweis: Video-Designrahmen nicht enthalten.
Farbe: Aluminium
Werkstoff: Kunststoff
Thermoplast
Breite: 93 mm
Höhe: 145 mm
Tiefe: 16 mm
Betriebstemperatur: 5 - 50 °C
Betriebsspannung über Bus: 24 - 24 V
Stromaufnahme Betrieb: 220 mA
Fabrikat : Elcom oder gleichwertig
Artikel : REA653Y
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Video Innenstation Komfort zum Freisprechen für Sprechanlage nach DIN EN 50486 in 2Draht-Technik zur Wandmontage oder auf eine Gerätedose nach DIN 49073, bestehend aus Tragplatte mit Anschluss-Klemmblock für passenden Video-Designrahmen und beleuchtetes TFT-Farbdisplay 3,5 Zoll.
Innenstation ist in 3 Bereichen eingeteilt, die im Display als Klartextanzeige angezeigt wird: Haupt-Funktionstasten mit 3 hinterleuchtete Symbolen (Öffnen, Stummschaltung, Gespräch annehmen), Tastenfeld mit 3 Tasten und Touch-Wischfeld zur Bedienung im Menü. Funktionen: Rufannahme/Rufen, Hören, Sprechen und Sehen, Türöffnen und Licht schalten, akustische und optische Rufsignalisierung. Darstellung des Kamerabildes von der Türstation auf einem integrierten Farb-Display. Abruffunktion für Bildspeicher in IP-Gateway, Portamat-Funktion, Bus- Schaltfunktionen, Internruf 16 einstellbare Ruftonmelodien, Tür-/Etagen- oder Internruf-Zuordnung, Ruftonlautstärke und Mikrofonempfindlichkeit stufenweise einstellbar und Rufton abstellbar. Parallelbetrieb bis zu 3 Innenstationen. Etagen-Rufweiterleitung an gleich adressierte Innenstationen. Freisprechen oder Push-to-Talk. DREHFIX-Funktion: Ein-Mann-Inbetriebnahme durch Adressierung mit Drehcodierschalter. Sonderfunktionen über DIP-Schalter sperrbar.
Hinweis: Video-Designrahmen nicht enthalten.
Farbe: Aluminium
Werkstoff: Kunststoff
Thermoplast
Breite: 93 mm
Höhe: 145 mm
Tiefe: 16 mm
Betriebstemperatur: 5 - 50 °C
Betriebsspannung über Bus: 24 - 24 V
Stromaufnahme Betrieb: 220 mA
Fabrikat : Elcom oder gleichwertig
Artikel : REA653Y
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
