NH-Sicherungs-Lastschaltleiste LV NH00 60 mm 3-polig Direktanschluss LVS0060RPX
Die NH-Sicherungs-Lastschaltleiste LV NH00 60mm 3-polig ermöglicht eine direkte Anbindung an Sammelschienen. Sie ist für Ströme bis zu 160 Ampere ausgelegt und entspricht den Normen DIN EN 60947-3 sowie IEC 60947-3. Die Einheit bietet Berührungsschutz durch einen plombierbaren Griff mit Klarsichtfenster zur Spannungsprüfung und verfügt über eine Rahmenklemme für bis zu 95 mm².
EAN
4049857124329
Marke
Hager
VPE
1 Stück
Preisgruppe
H603
Passende Tools
Preis
259,70 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Niederspannung HRC Sicherungseinsatz 1 Produkte verfügbar -
Abdeckungen/Blenden/Blendrahmen 1 Produkte verfügbar -
Hutschienenadapter 1 Produkte verfügbar -
Sammelschienenklemme 1 Produkte verfügbar
Kompatible Produkte
-
Passend zu 5 Produkte verfügbar
Optionales Zubehör
Passend zu
-

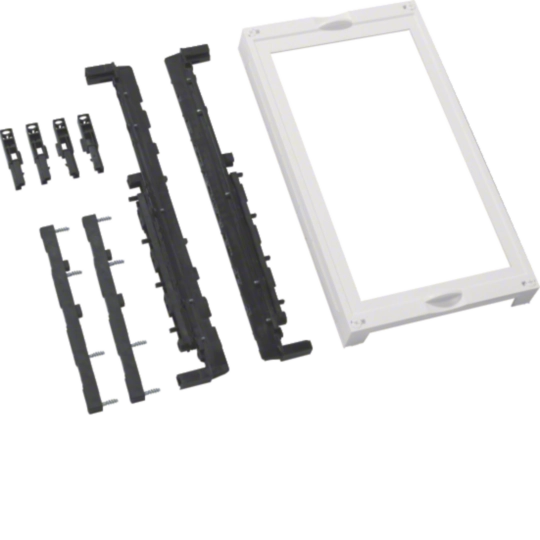

UE31B3NBaustein, universN, 450x250mm, für 4 NH00-Leisten auf Sammelschienenystem 60mm
266,00 € / Stück* -

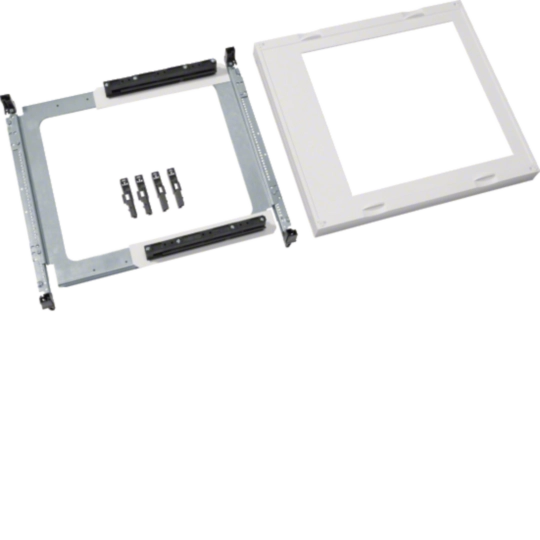

UE32C7NBaustein, universN, 450x500mm, für 7 NH00-Leisten auf Sammelschienensystem 60mm
326,90 € / Stück* -
UE32B8NBaustein, universN, 450x500mm, für 9 NH00-Leisten auf Sammelschienensystem 60mm
313,10 € / Stück* -
UE41B3NBaustein, universN, 600x250mm, für 4 NH00-Leisten auf Sammelschienensystem 60mm
291,00 € / Stück* -
UE42B8NBaustein, universN, 600x500mm, für 9 NH00-Leisten auf Sammelschienensystem 60mm
343,70 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom160 A
-
Bedingter Bemessungskurzschlussstrom Icc100 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V gemäß IEC 61439-1 3.8.10.4100 kA
-
Nennstrom für kurze Zeit Icw 1s IEC 609475 kA
Sicherung
-
SicherungsgrößeNH00
Konnektivität
-
AnschlussartDirektanschluss
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter4 - 95 mm²
-
Anschlussquerschnitt bei starrem Leiter4 - 95 mm²
-
Anschluss-/SteckertypRahmenklemme
Architektur
-
Polanzahl3
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment5 - 5 Nm
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele1400
Sicherheit
-
IP-Klasse (Ingress Protection)IP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit Uimp8 kV
Abmessungen
-
Abstand Sammelschienen60 mm
-
Höhe401 mm
-
Tiefe123 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom20 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LVS0060RPX
-

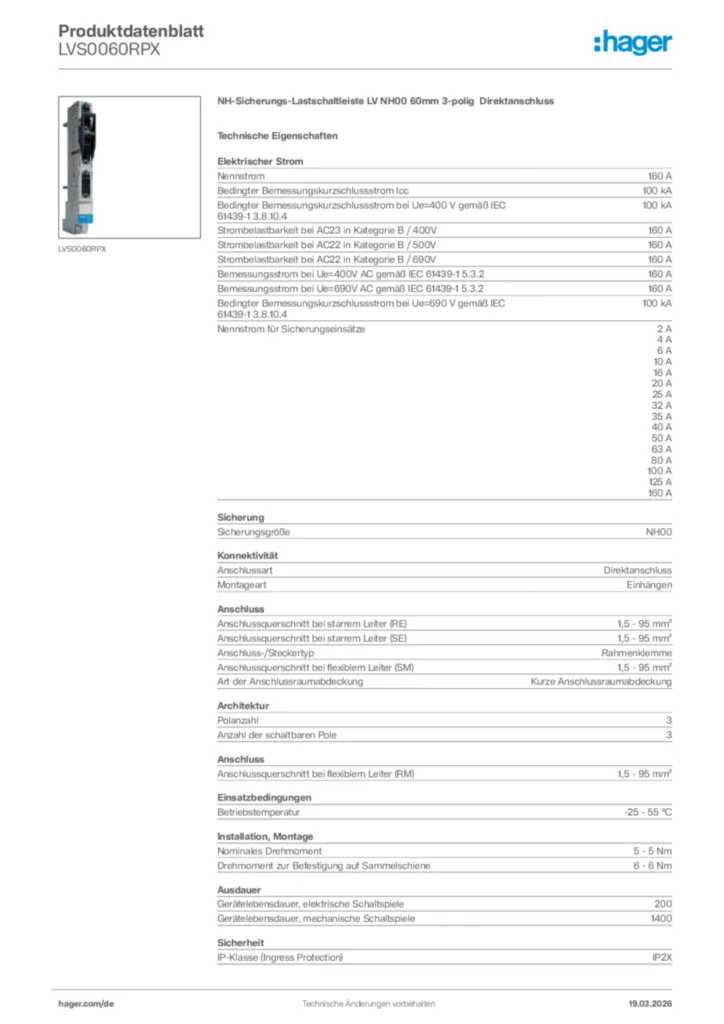

Produktdatenblatt
Hager Produktdatenblatt LVS0060RPX
NH-Sicherungs-Lastschaltleiste LV NH00 60mm 3-polig Direktanschluss
PDF -
Montageanleitung
Manual for NH Fuse-Switches, vertical design 00/60mm 3p
Montageanleitung en-GB, es-ES, fr-FR, pl-PL 2020-01-01
PDF2,97 MB
Montageanleitung für LVS0060RP - NH-Sicherungs-Lastschaltleiste LV NH00 60 mm 3-polig (DE, Stand: 08.2016)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF2,97 MB
Notice d'instruction pour sectionneur HPC á fusibles 00/60 mm 3p
Montageanleitung en-GB, es-ES, fr-FR, pl-PL 2020-01-01
PDF2,97 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-03-20
PDF700,22 kB
Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)
Konformitätserklärung International 2019-01-07
PDF615,53 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZAY60138Berührschutzabdeckung, Zubehör, über Sammelschienen, 750 x 100 mmPreis92,00 €/ Stück * -
2
ZAY47930Berührschutzabdeckung, Zubehör, über Sammelschienen, 560 x 102 mmPreis41,70 €/ Stück * -
3
LVSG00RPXNH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig DirektanschlussPreis326,80 €/ Stück * -
4
LVZDU1-3Blindgerät für Reserveplatz Gr.1-3Preis113,30 €/ Stück * -
5
LVSG00TRPXNH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig DirektanschlussPreis352,10 €/ Stück *
Ausschreibungstext
NH-Sicherungs-Lastschaltleiste LV NH00 60mm 3-polig Direktanschluss
NH00-Sicherungs-Lastschaltleiste 160 A, für Sammelschienenmontage Abstand 60 mm. Nach DIN EN 60947-3 und IEC 60947-3 geeignet für NH-Sicherungseinsätze nach DIN 43620-1. Bestehend aus 3-poligem Schaltleistenunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, mit Rahmenklemme 95 mm², mit drehbaren Montagehaken.
Anschlussquerschnitt bei flexiblem Leiter: 4 - 95 mm²
Anschlussquerschnitt bei starrem Leiter: 4 - 95 mm²
Anschluss-/Steckertyp: Rahmenklemme
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 5 - 5 Nm
Isolationsspannung Ui: 1000 V
Gerätelebensdauer, elektrische Schaltspiele: 200
IP-Klasse (Ingress Protection): IP2X
Nennstrom für kurze Zeit Icw 1s IEC 60947: 5 kA
Abstand Sammelschienen: 60 mm
Höhe: 401 mm
Tiefe: 123 mm
Verlustleistung des Gerätes + einer mittleren Leitungslänge von 0,7m/pol: 36,46 W
Gesamtverlustleistung unter Nennstrom: 20 W
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : LVS0060RPX
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
NH00-Sicherungs-Lastschaltleiste 160 A, für Sammelschienenmontage Abstand 60 mm. Nach DIN EN 60947-3 und IEC 60947-3 geeignet für NH-Sicherungseinsätze nach DIN 43620-1. Bestehend aus 3-poligem Schaltleistenunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, mit Rahmenklemme 95 mm², mit drehbaren Montagehaken.
Anschlussquerschnitt bei flexiblem Leiter: 4 - 95 mm²
Anschlussquerschnitt bei starrem Leiter: 4 - 95 mm²
Anschluss-/Steckertyp: Rahmenklemme
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 5 - 5 Nm
Isolationsspannung Ui: 1000 V
Gerätelebensdauer, elektrische Schaltspiele: 200
IP-Klasse (Ingress Protection): IP2X
Nennstrom für kurze Zeit Icw 1s IEC 60947: 5 kA
Abstand Sammelschienen: 60 mm
Höhe: 401 mm
Tiefe: 123 mm
Verlustleistung des Gerätes + einer mittleren Leitungslänge von 0,7m/pol: 36,46 W
Gesamtverlustleistung unter Nennstrom: 20 W
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : LVS0060RPX
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
