Deutschland
EAN
3250614123887
Marke
Hager
VPE
12 Stück
Preisgruppe
H620
Sicherungselement 1P UL 690V L38 1PLE LU501
Preis
26,60 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zylindrische Sicherung 9 Produkte verfügbar
Optionales Zubehör
-
LF332GZylindersicherungen für industrielle Anwendungen 10x38mm gG 32A 400V AC 120kA
138,90 € / 100 Stück* -
LF325GZylindersicherungen für industrielle Anwendungen 10x38mm gG 25A 500V AC 120kA
138,90 € / 100 Stück* -
LF320GZylindersicherungen für industrielle Anwendungen 10x38mm gG 20A 500V AC 120kA
138,90 € / 100 Stück* -
LF316GZylindersicherungen für industrielle Anwendungen 10x38mm gG 16A 500V AC 120kA
138,90 € / 100 Stück* -
LF310GZylindersicherungen für industrielle Anwendungen 10x38mm gG 10A 500V AC 120kA
138,90 € / 100 Stück* -
LF306GZylindersicherungen für industrielle Anwendungen 10x38mm gG 6A 500V AC 120kA
138,90 € / 100 Stück* -
LF304GZylindersicherungen für industrielle Anwendungen 10x38mm gG 4A 500V AC 120kA
138,90 € / 100 Stück* -
LF302G
Zylindersicherungen für industrielle Anwendungen 10x38mm gG 2A 500V AC 120kA
138,90 € / 100 Stück* -
LF301GZylindersicherungen für industrielle Anwendungen 10x38mm gG 1A 500V AC 120kA
138,90 € / 100 Stück*
Technische Merkmale
Abmessungen
-
Höhe77 mm
-
Breite18 mm
-
Tiefe75 mm
Architektur
-
Polanzahl1
Elektrischer Strom
-
Nennstrom32 A
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 8 A, 10 A, 12 A, 16 A, 20 A, 25 A, 32 A
Kapazität
-
Anzahl Module1
Nur für den internen Gebrauch
-
Anzahl der halben Platzeinheiten von 17,5 mm1
Einsatzbedingungen
-
Betriebstemperatur-5 - 40 °C
Installation, Montage
-
Nominales Drehmoment2 - 2 Nm
-
Montage aufDIN Schiene
Leistung
-
Gesamtverlustleistung unter Nennstrom0,70 W
Spannung
-
Isolationsspannung Ui690 V
-
VersorgungsspannungsartAC
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter2,5 - 10,0 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter2,5 - 10,0 mm²
Sicherung
-
Sicherungsgröße10 x 38
Abdeckung, Tür
-
VerriegelbarNein
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LU501
-

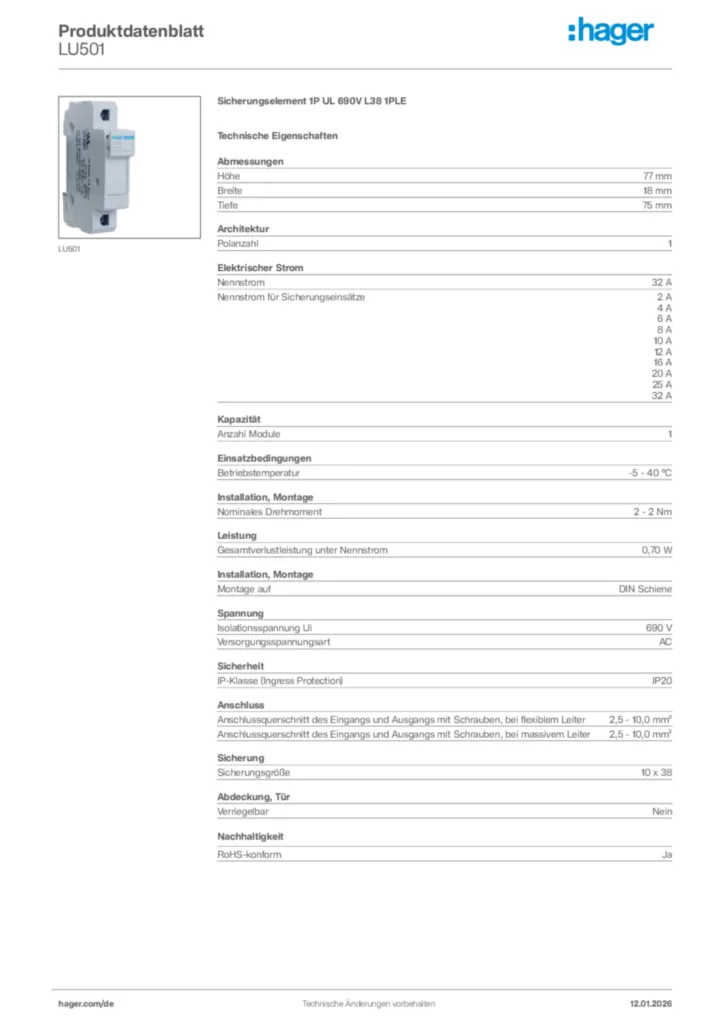

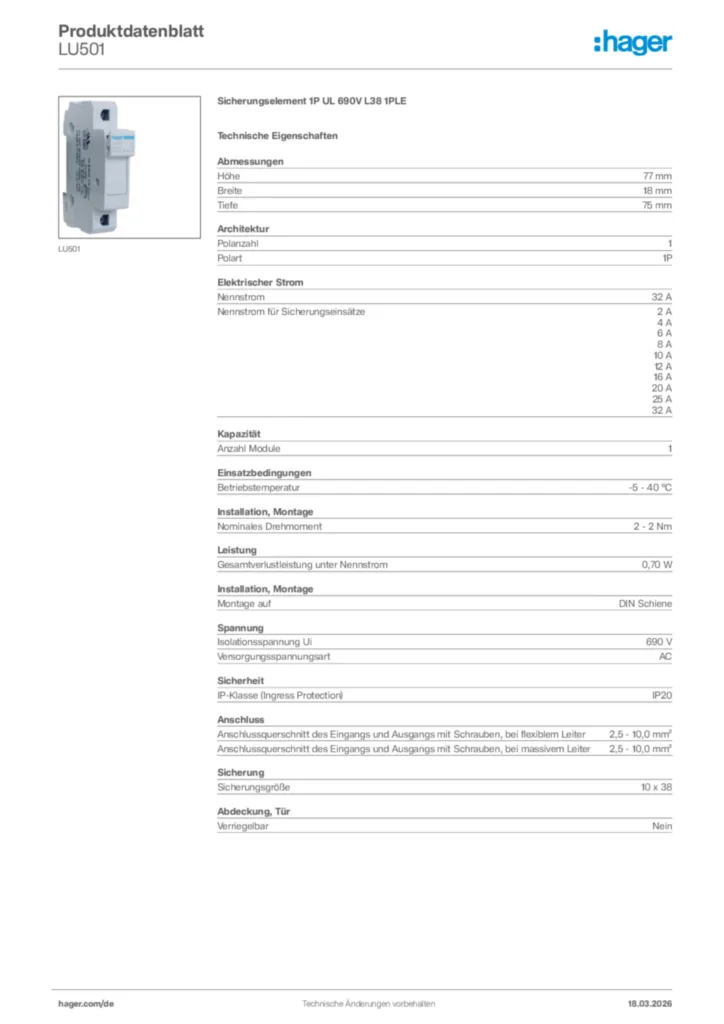

Produktdatenblatt
