EAN

3250614124822

Marke

Hager

VPE

6 Stück

Preisgruppe

H623

Hagerplan - Der Ausschreibungstextkonfigurator

Zylindersicherungen und Sicherungselemente

DC-Sicherungstrennschalter, 2polig, 1000V, L38 L502PV

Name: L502PV
Brand: Hager
SKU: L502PV
Price: 31.2 EUR

Preis

31,20 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte

Kontakt

Datenblatt

Vervollständigen Sie Ihr System

Zylindrische Sicherung 9 Produkte verfügbar

Technische Merkmale

Polanzahl

2
Polart

2P

Anzahl Module

2

Nennstrom

32 A
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung

30 kA
Nennstrom für kurze Zeit ICW IEC 60947

30 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu AC IEC 60947-2

30 kA

Bemessungsbetriebsspannung Ue

690 - 1000 V
Versorgungsspannungsart

DC
Isolationsspannung Ui

690 V
Nennspannung

0 - 1000 V
Betriebsspannung bei Dauerbetrieb

0 - 1000 V

Nominales Drehmoment

2 - 2 Nm

Höhe

77 mm
Breite

35 mm
Tiefe

75 mm

Gesamtverlustleistung unter Nennstrom

2,20 W

IP-Klasse (Ingress Protection)

IP20

Betriebstemperatur

-25 - 50 °C
Grad der Verunreinigung nach IEC 60664/IEC 60947-2

3

Anschlussquerschnitt bei flexiblem Leiter

0.75 - 10 mm²
Anschlussquerschnitt bei starrem Leiter

1 - 16 mm²

Frequenz

50 - 60 Hz

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

Hager REACH declaration L502PV

PDF

Hager RoHS Report L502PV

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild L502PV

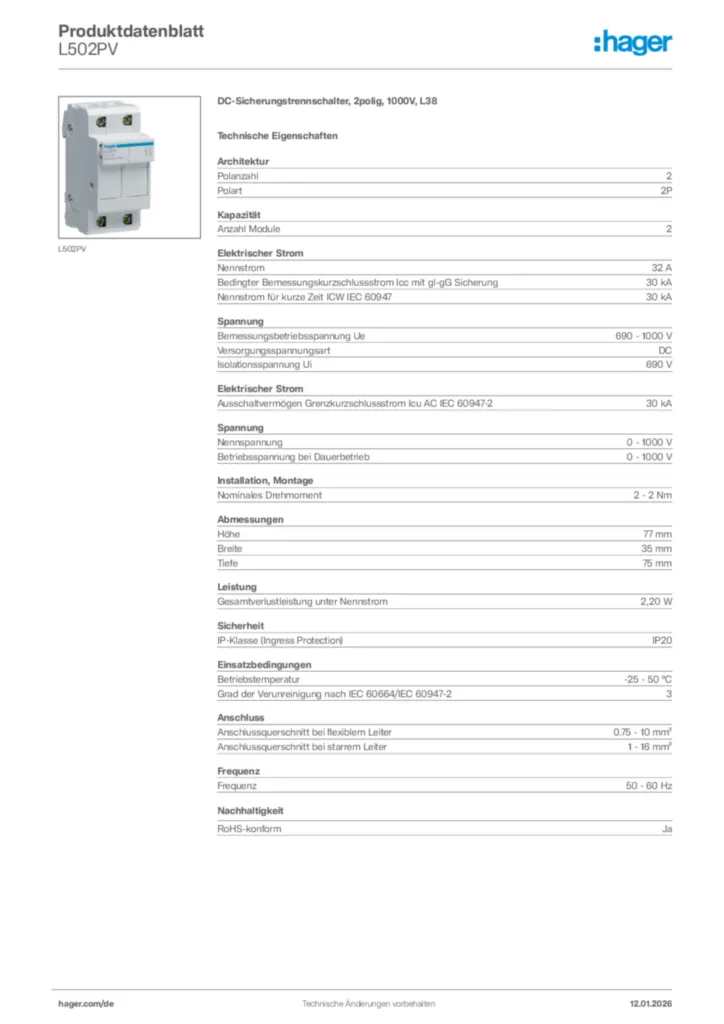

Produktdatenblatt

Hager Produktdatenblatt L502PV

DC-Sicherungstrennschalter, 2polig, 1000V, L38

PDF
Tipps

Hager Tipp 34

Niederspannungs-Schaltgerätekombinationen (20DE0088)

PDF

3,01 MB
Technischer Anhang (Einzelprodukt)

Verlustleistungsdatenblatt

Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

PDF

847,80 kB
Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL
Konformitätserklärung

Declaration

Konformitätserklärung International 2021-09-23

PDF

378,78 kB

Declaration

Konformitätserklärung International 2021-04-16

PDF

215,85 kB

Mehr Downloads

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.

06842 945-9701

*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
