DC-Sicherungstrennschalter, 1polig, 1000V, L38 L501PV

EAN
3250614124815
Marke
Hager
VPE
12 Stück
Preisgruppe
H623
Passende Tools
  • Hagerplan - Der Ausschreibungstextkonfigurator
Preis
14,50 €
/ Stück *
14,50 €
/ Stück *
Fachgroßhandel finden

Um Zugang zum Shop zu erhalten, müssen Sie mit Ihrem MyHager-Konto eingeloggt sein.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Wählen Sie Ihren Fachgroßhandel

Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

DC-Sicherungstrennschalter, 1polig, 1000V, L38

L501PV

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Downloads
  • Weitere Produkte
Kontakt
Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Zylindri­sche Siche­rung 9 Produkte verfügbar

Optionales Zubehör

  • Zylindri­sche Siche­rung
  • LF308PV

    Sicherungseinsatz für Photovoltaikanwendungen 10x38mm 1000V DC 8A
    1.939,30 €  / 100 Stück*
  • LF304PV

    Sicherungseinsatz für Photovoltaikanwendungen 10x38mm 1000V DC 4A
    1.939,30 €  / 100 Stück*
  • LF303PV

    Sicherungseinsatz für Photovoltaikanwendungen 10x38mm 1000V DC 3A
    1.939,30 €  / 100 Stück*
  • LF312PV

    Sicherungseinsatz für Photovoltaikanwendungen 10x38mm 1000V DC 12A
    1.939,30 €  / 100 Stück*
  • LF320PV

    Sicherungseinsatz für Photovoltaikanwendungen 10x38mm 1000V DC 20A
    1.939,30 €  / 100 Stück*
  • LF316PV

    Sicherungseinsatz für Photovoltaikanwendungen 10x38mm 1000V DC 16A
    1.939,30 €  / 100 Stück*
  • LF310PV

    Sicherungseinsatz für Photovoltaikanwendungen 10x38mm 1000V DC 10A
    1.939,30 €  / 100 Stück*
  • LF302PV

    Sicherungseinsatz für Photovoltaikanwendungen 10x38mm 1000V DC 2A
    1.939,30 €  / 100 Stück*
  • LF306PV

    Sicherungseinsatz für Photovoltaikanwendungen 10x38mm 1000V DC 6A
    1.939,30 €  / 100 Stück*

Technische Merkmale

Archi­tektur
  • Polan­zahl
    1
  • Polart
    1P
Kapa­zität
  • Anzahl Module
    1
Elek­tri­scher Strom
  • Nenn­strom
    32 A
  • Bedingter Bemes­sungs­kurz­schluss­strom Icc mit gl-gG Siche­rung
    30 kA
  • Nenn­strom für kurze Zeit ICW IEC 60947
    30 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu AC IEC 60947-2
    30 kA
Span­nung
  • Bemes­sungs­be­triebss­pan­nung Ue
    690 - 1000 V
  • Versor­gungs­span­nungsart
    DC
  • Isola­ti­onss­pan­nung Ui
    690 V
  • Nenn­span­nung
    0 - 1000 V
  • Betriebss­pan­nung bei Daue­r­be­trieb
    0- 1000 V
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment
    2 - 2 Nm
Abmes­sungen
  • Höhe
    77 mm
  • Breite
    18 mm
  • Tiefe
    75 mm
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    1,10 W
Sicherheit
  • IP-Klasse (Ingress Protec­tion)
    IP20
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -25 - 50 °C
  • Grad der Verun­rei­ni­gung nach IEC 60664/IEC 60947-2
    3
Anschluss
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    10 mm²
  • Anschluss­quer­schnitt bei starrem Leiter
    16 mm²
Frequenz
  • Frequenz
    50 - 50 Hz

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

Hager REACH declaration L501PV
PDF
Hager RoHS Report L501PV
PDF

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild L501PV | Hager Deutschland

    Produktbild L501PV

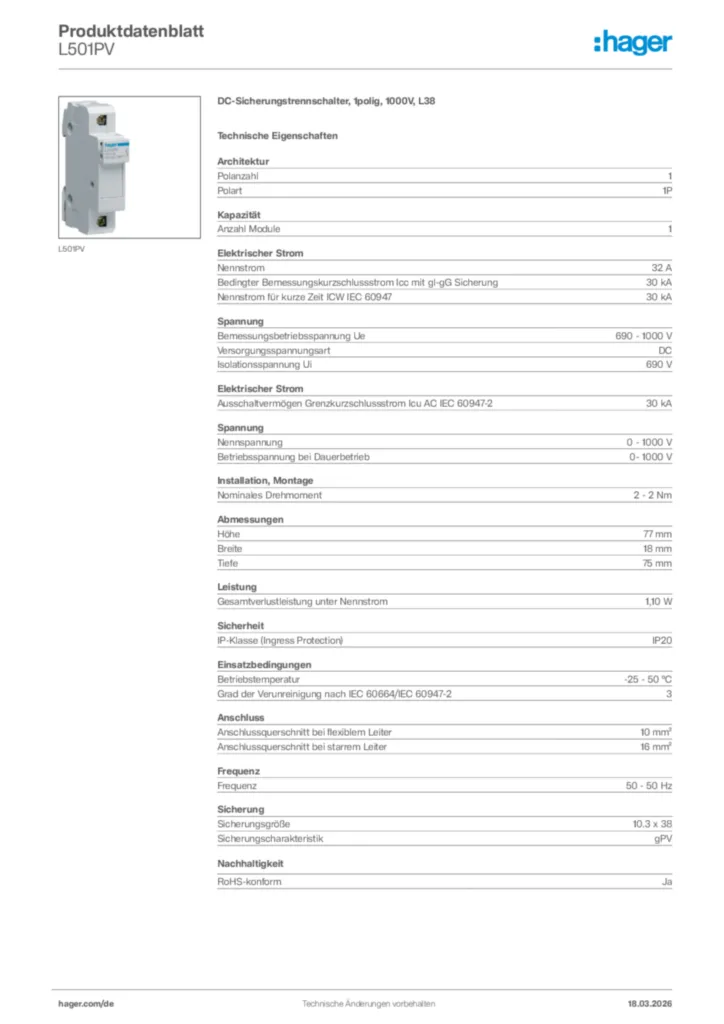

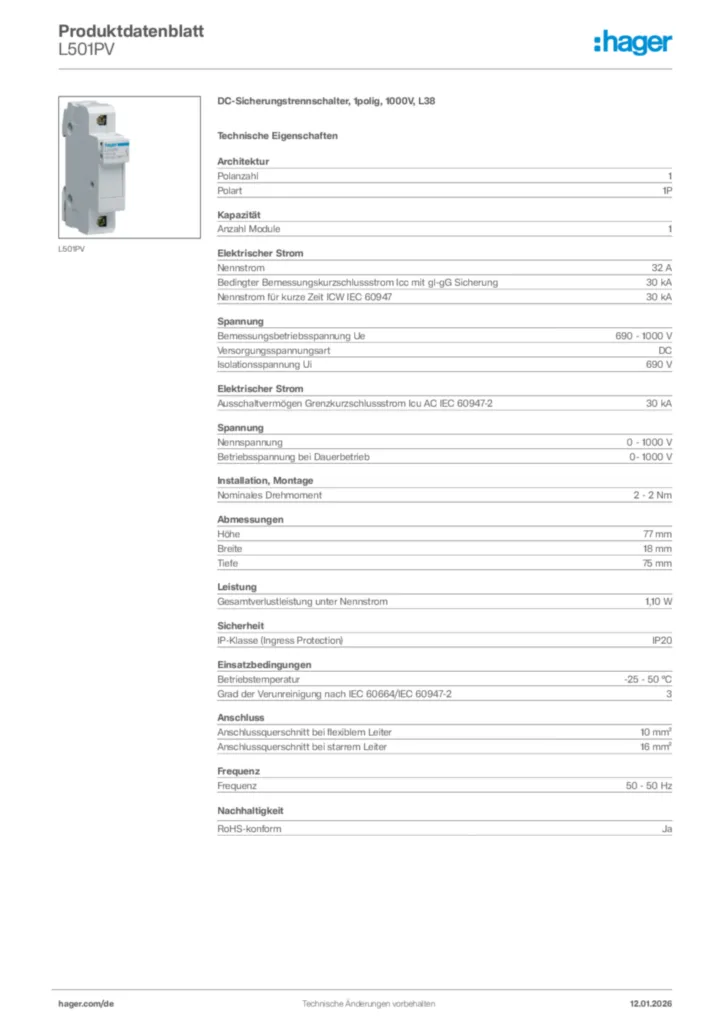

  • Produktdatenblatt

    Bild Hager Produktdatenblatt L501PV | Hager Deutschland

    Hager Produktdatenblatt L501PV

    DC-Sicherungstrennschalter, 1polig, 1000V, L38

    PDF

  • Tipps

    Bild Hager Tipp 34 | Hager Deutschland

    Hager Tipp 34

    Niederspannungs-Schaltgerätekombinationen (20DE0088)

    PDF
    3,01 MB

  • Technischer Anhang (Einzelprodukt)

    Bild Verlustleistungsdatenblatt | Hager Deutschland

    Verlustleistungsdatenblatt

    Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

    PDF
    847,80 kB

  • Tools

    Bild Hagerplan - Der Ausschreibungstextkonfigurator | Hager Deutschland

    Hagerplan - Der Ausschreibungstextkonfigurator

    Ausschreiben leicht gemacht

    URL

  • Konformitätserklärung

    Bild Declaration | Hager Deutschland

    Declaration

    Konformitätserklärung International 2021-09-23

    PDF
    378,78 kB
    Bild Declaration | Hager Deutschland

    Declaration

    Konformitätserklärung International 2021-04-16

    PDF
    215,85 kB
