Der Sicherungslasttrennschalter LT NH1/60mm mit einer Nennstromkapazität von 250A und M10 Schraubanschluss eignet sich ideal für NH-Lasttrenner-Anwendungen. Er zeichnet sich durch eine einfache Montage und robuste Bauweise aus. Geeignet für die sichere Trennung von Stromkreisen und bietet zuverlässigen Schutz in Verteilanlagen.
EAN
3250614201530
Marke
Hager
VPE
1 Stück
Preisgruppe
H604
Sicherungslasttrennschalter 3-polig LT NH1/60mm, 250A, Schraubanschluss M10 LT153
Preis
678,20 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Produkt konfigurieren
Für ein optimales Nutzungserlebnis verwenden Sie bitte ein Desktop-Gerät, da einige Funktionen auf Mobilgeräten oder Tablets möglicherweise nicht vollständig unterstützt werden.
Hagerplan - Der Ausschreibungstextkonfigurator
Werkzeuge öffnenWählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Stromwandler 5 Produkte verfügbar -
Niederspannung HRC Sicherungseinsatz 3 Produkte verfügbar -
Zubehör/Ersatzteile für NH-Unterteile 2 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Hilfsschalterblock 1 Produkte verfügbar -
Kabelklemmenanschluss 3 Produkte verfügbar
Optionales Zubehör
-
LZ255
Stromwandler für LT NH1-3 100/5A 2VA Klasse 1
140,70 € / Stück* -
LZ257Stromwandler für LT NH1-3 250/5A 3, 75VA Klasse 1
149,90 € / Stück* -
LZ256Stromwandler für LT NH1-3 150/5A 2, 5VA Klasse 1
144,90 € / Stück* -
LZ258Stromwandler für LT NH1-3 400/5A 3, 75VA Klasse 1
153,70 € / Stück* -
LZ259Stromwandler für LT NH1-3 600/5A 5VA Klasse 1
165,40 € / Stück*
-
LNH1160M
NH-Sicherungseinsatz NH1 gG AC500V 160A Kombi-Melder mit Metall-Grifflasche
10,80 € / Stück* -
LNH1200MNH-Sicherungseinsatz NH1 gG AC500V 200A Kombi-Melder mit Metall-Grifflasche
15,30 € / Stück* -
LNH1250MNH-Sicherungseinsatz NH1 gG AC500V 250A Kombi-Melder mit Metall-Grifflasche
15,30 € / Stück*
-
LZ151
Prismenklemmensatz LT 3-polig für NH1-Trenner für Cu/Al-Leiter 70-150mm², 3 St.
97,40 € / Stück* -
LZ154Prismenklemmensatz LT für NH1 2x 35-70mm², 3-polig für Cu/Al-Leiter, Set = 3 St.
203,60 € / Stück* -
LZ057Prismenklemmensatz LT 3-polig für NH1-Trenner für Cu-Leiter 70-150mm², Set=3 St.
72,00 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Bemessungsstrom IN250 A
-
Nennstrom für kurze Zeit Icw 1s IEC 609478,60 kA
-
Bemessungsstrom bei Ue=690V AC gemäß IEC 61439-1 5.3.2250 A
-
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=690V IEC 61439-1 3.8.10.4250 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V gemäß IEC 61439-1 3.8.10.480 kA
-
Bemessungsstrom bei Ue=440V DC gemäß IEC 61439-1 5.3.2250 A
-
Nennstrom bei 45 °C237,50 A
-
Nennstrom bei 55 °C212,50 A
-
Strombelastbarkeit bei AC23 in Kategorie B / 400V250 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 690V250 A
-
Strombelastbarkeit bei AC23 in Kategorie B / 500V250 A
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A
-
Nennstrom bei 40 °C250 A
-
Nennstrom bei 70 °C175 A
-
Bemessungsstrom bei Ue=400V AC gemäß IEC 61439-1 5.3.2250 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=500 V gemäß IEC 61439-1 3.8.10.480 kA
-
Bemessungsstrom bei Ue=250V DC gemäß IEC 61439-1 5.3.2250 A
-
Nennstrom bei 65 °C187,50 A
-
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=400V IEC 61439-1 3.8.10.4250 A
-
Bemessungsstrom bei Ue=500V AC gemäß IEC 61439-1 5.3.2250 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=690 V gemäß IEC 61439-1 3.8.10.480 kA
-
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=500V IEC 61439-1 3.8.10.4250 A
-
Nennstrom bei 60 °C200 A
-
Nennstrom bei 50 °C225 A
Sicherung
-
SicherungsgrößeNH1
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter6 - 150 mm²
-
Anschlussquerschnitt bei starrem Leiter6 - 150 mm²
-
Anschluss-/SteckertypM10 Anschluss
-
Typ der AusgangsverbindungSchraubanschluss
-
Anschlussart EingangSammelschiene
Konnektivität
-
AnschlussartSchraubanschluss
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
-
Lager-/Transporttemperatur-40 - 70 °C
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-23
Installation, Montage
-
Nominales Drehmoment20 - 20 Nm
-
Drehmoment zur Befestigung auf Sammelschiene6 - 6 Nm
-
Montage aufSammelschienensystem
-
Einbau-/AnschlussortWaagerecht, Senkrecht
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Leistungsabgabe bei IN20 W
-
Leistungsabgabe bei Volllast89 W
-
Leistungsabgabe des im Gerät installierten Sicherungselements23 W
Belastbarkeit
-
Gerätelebensdauer, mechanische Schaltspiele1400
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.41600
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit Uimp8000 V
-
Bemessungsbetriebsspannung Ue690 - 690 V
-
Überspannungskategorie gemäß IEC 60947-14
Sicherheit
-
IP-Klasse (Ingress Protection)IP3X
-
Elektronische SicherungsüberwachungNein
-
Konventioneller Freiluft-thermischer Strom mit Sicherungseinsatz und Standardquerschnitt IEC 60947-1250 A
-
Konventioneller Freiluft-thermischer Strom mit Festkörper und Standardquerschnitt IEC 60947-1365 A
Abmessungen
-
Höhe306 mm
-
Breite184 mm
-
Tiefe110 mm
-
Abstand Sammelschienen60 mm
Nur für den internen Gebrauch
-
StandardIEC/EN 60947-1;IEC/EN 60947-3
Architektur
-
Polanzahl3
-
Steuer-/BedienelementDeckelgriff
Kabel
-
KabeleinführungspositionOben
Normen
-
Brennbarkeitsklasse nach UL 94V0
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LT153
-

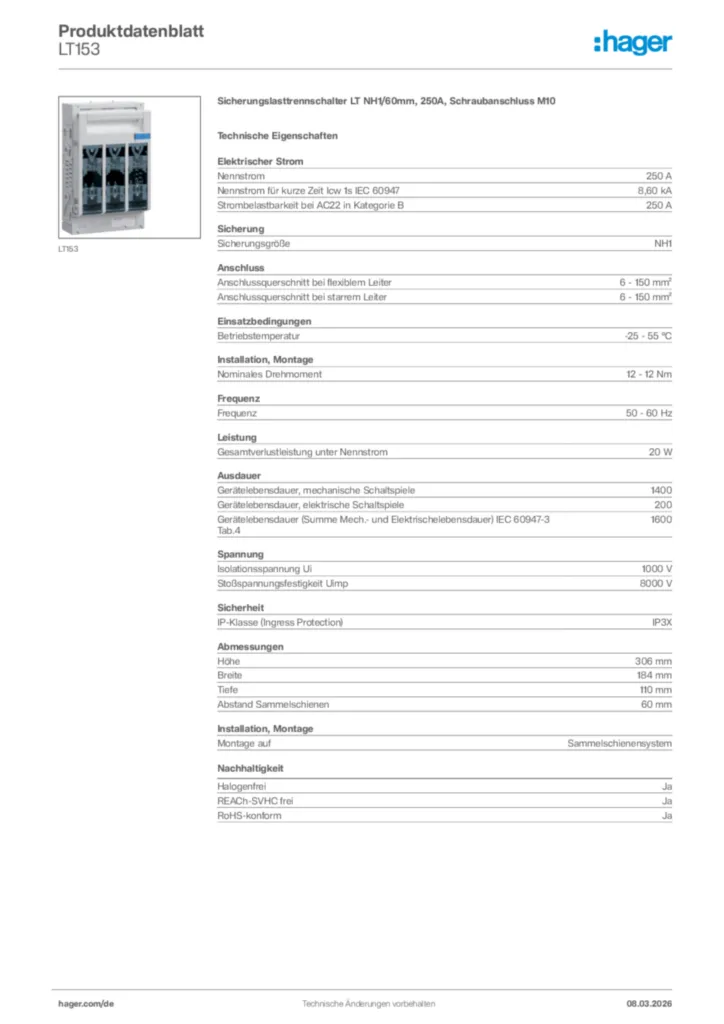

Produktdatenblatt
Hager Produktdatenblatt LT153
Sicherungslasttrennschalter LT NH1/60mm, 250A, Schraubanschluss M10
PDF -
Montageanleitung
NH Sicherungslasttrennschalter_DE-EN-FR-IT_NH1-3-2010-03
Montageanleitung International 2026-10-14
PDF1,47 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools & Software
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-08-03
PDF78,40 kB
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-09-14
PDF699,30 kB
Konformitätserklärung en-US 2026-07-15
PDF257,93 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LT050Sicherungslasttrennschalter LT NH00 160A, Rahmenklemme 95mm², HutschienePreis148,60 €/ Stück * -
2
LT252Sicherungslasttrennschalter LT NH2/40mm, 400A, Schraubanschluss M10, Abgang obenPreis723,30 €/ Stück * -
3
LT0056Sicherungslasttrennschalter LT NH000/60mm 100A, Rahmenklemme 50mm², Abgang untenPreis205,40 €/ Stück * -
4
LT0054Sicherungslasttrennschalter LT NH000/40mm 100A, Rahmenklemme 50mm², Abgang untenPreis176,20 €/ Stück * -
5
LT051Sicherungslasttrennschalter LT NH00 160A Hutschiene Zugang 95mm² Abgang 3x16 mm²Preis178,10 €/ Stück *
Ausschreibungstext
Sicherungslasttrennschalter LT NH1/60mm, 250A, Schraubanschluss M10
NH1-Sicherungslasttrennschalter für Sammelschienenmontage Abstand 60mm nach DIN EN 60947-3 (VDE 0660-107) und geeignet für NH-Sicherungseinsätze nach IEC 60269-2 / DIN VDE 0636-2. Bestehend aus 3-poligem Schalterunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, zur Montage auf CU-Sammelschiene Abstand 60mm, Abgang oben bzw. unten, ohne zusätzliche Blende.
Nennstrom: 250 A
Nennstrom für kurze Zeit Icw 1s IEC 60947: 8,60 kA
Strombelastbarkeit bei AC22 in Kategorie B: 250 A
Sicherungsgröße: NH1
Anschlussquerschnitt bei flexiblem Leiter: 6 - 150 mm²
Anschlussquerschnitt bei starrem Leiter: 6 - 150 mm²
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 12 - 12 Nm
Frequenz: 50 - 60 Hz
Gesamtverlustleistung unter Nennstrom: 20 W
Gerätelebensdauer, mechanische Schaltspiele: 1400
Gerätelebensdauer, elektrische Schaltspiele: 200
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.4: 1600
Isolationsspannung Ui: 1000 V
IP-Klasse (Ingress Protection): IP3X
Tiefe: 110 mm
Fabrikat : Hager oder gleichwertig
Artikel : LT153
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
NH1-Sicherungslasttrennschalter für Sammelschienenmontage Abstand 60mm nach DIN EN 60947-3 (VDE 0660-107) und geeignet für NH-Sicherungseinsätze nach IEC 60269-2 / DIN VDE 0636-2. Bestehend aus 3-poligem Schalterunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, zur Montage auf CU-Sammelschiene Abstand 60mm, Abgang oben bzw. unten, ohne zusätzliche Blende.
Nennstrom: 250 A
Nennstrom für kurze Zeit Icw 1s IEC 60947: 8,60 kA
Strombelastbarkeit bei AC22 in Kategorie B: 250 A
Sicherungsgröße: NH1
Anschlussquerschnitt bei flexiblem Leiter: 6 - 150 mm²
Anschlussquerschnitt bei starrem Leiter: 6 - 150 mm²
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 12 - 12 Nm
Frequenz: 50 - 60 Hz
Gesamtverlustleistung unter Nennstrom: 20 W
Gerätelebensdauer, mechanische Schaltspiele: 1400
Gerätelebensdauer, elektrische Schaltspiele: 200
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.4: 1600
Isolationsspannung Ui: 1000 V
IP-Klasse (Ingress Protection): IP3X
Tiefe: 110 mm
Fabrikat : Hager oder gleichwertig
Artikel : LT153
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
