Lasttrennschalter für Sicherungen D02 E18, 63A, AC400V, 3-polig, für Hutschiene L73M
Modularer Lasttrennschalter für Sicherungen, Typ D02 E18, ausgelegt für Ströme bis 63 Ampere und Spannungen bis 400 Volt Wechselstrom, 3-polige Ausführung. Montage auf Hutschiene ermöglicht einfache Integration in Verteilersysteme. Geeignet als NH-Lasttrenner zur sicheren Trennung im Lastkreis, optimiert für industrielle Anwendungen und Energieverteilung. Robuste Konstruktion gewährleistet langfristige Zuverlässigkeit und Sicherheit.
EAN
3250610740583
Marke
Hager
VPE
4 Stück
Preisgruppe
H621
Passende Tools
178,00 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Elektrisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
D0-Sicherungsschraubkappe 1 Produkte verfügbar -
Zubehör 1 Produkte verfügbar -
Abdeckung für D0-Sicherungssockel 1 Produkte verfügbar -
Zubehör/Ersatzteile für NH-Unterteile 1 Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
Sicherung
-
SicherungsgrößeD02
Architektur
-
Polanzahl3
Elektrischer Strom
-
Nennstrom63 A
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A
-
Bedingter Bemessungskurzschlussstrom Icc50 kA
Installation, Montage
-
Montage aufDIN Schiene
-
Nominales Drehmoment3,30 - 3,30 Nm
Abmessungen
-
Breite/Dicke Sammelschiene35 - 35 mm
-
Höhe85 mm
-
Breite81 mm
-
Tiefe70 mm
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 35 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 35 mm²
Einsatzbedingungen
-
Betriebstemperatur-25 - 60 °C
Frequenz
-
Frequenz50 - 50 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom5,40 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert5,50 W
Texte
-
SchutzBerührungsschutz finger und handrückensicher
Spannung
-
Isolationsspannung Ui800 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP40
Werkstoff
-
WerkstoffKunststoff
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

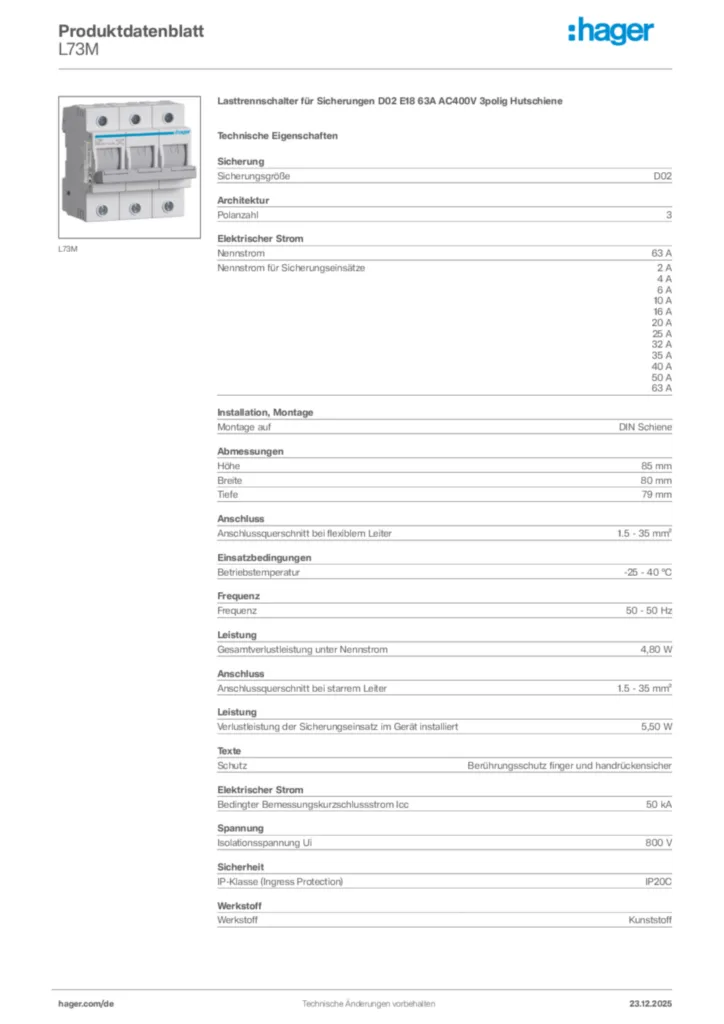

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild L73M
-
Bedienungsanleitung

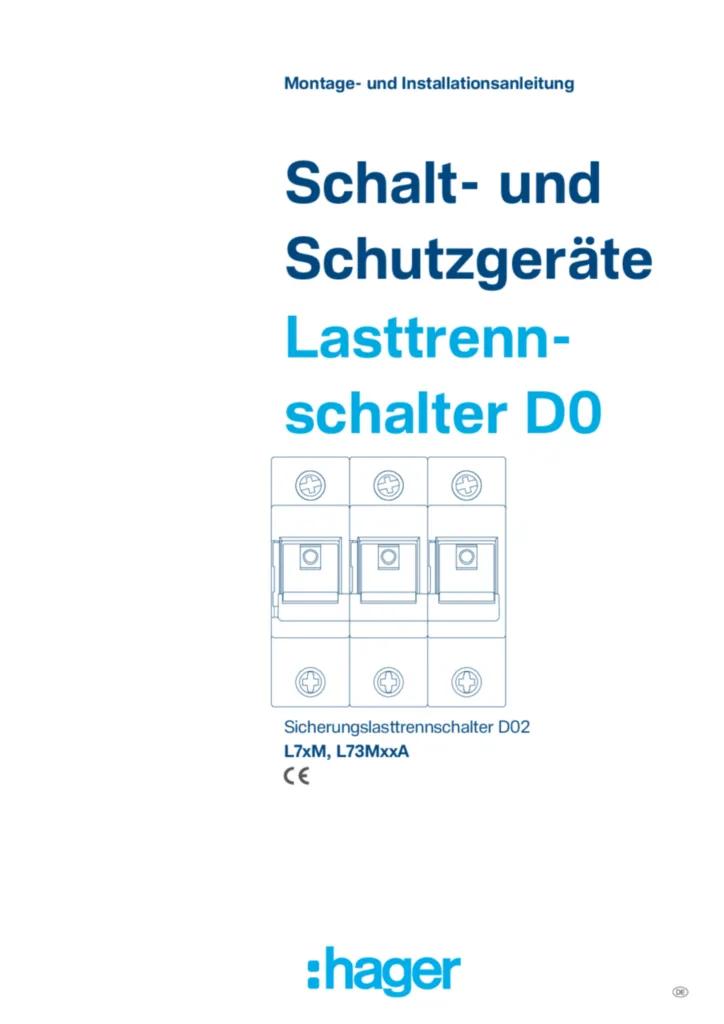

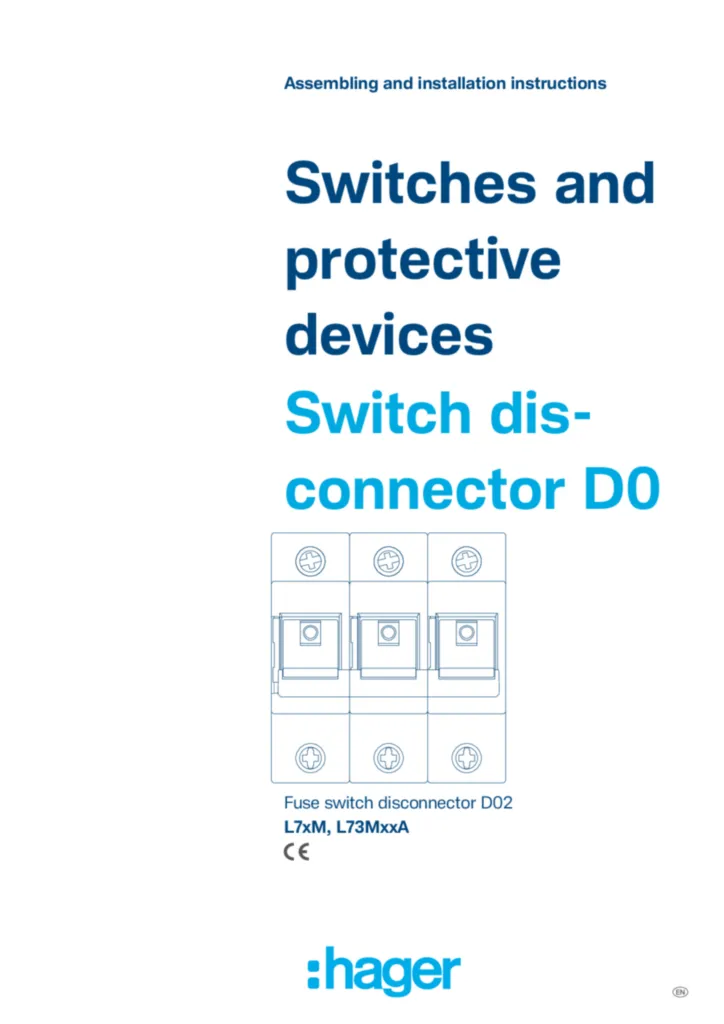

Montageanleitung
Bedienungsanleitung en-GB, fr-FR, de-DE 2022-04-29
PDF259,40 kB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technische Beilage (single-product)
Technischer Anhang - Sicherungsmaterial
Stand: 01.04.2022
PDF10,89 MB
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung en-GB, de-DE 2022-11-29
PDF718,90 kB
Konformitätserklärung 2024-09-17
PDF227,25 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
L76OLasttrennschalter für Sicherungen D02 63A 3polig+N243,00 €/ Stück * -
2
L71MLasttrennschalter für Sicherungen D02 E18 63A AC400V 1polig Hutschiene63,90 €/ Stück * -
3
L72MLasttrennschalter für Sicherungen D02 E18 63A AC400V 2polig Hutschiene81,60 €/ Stück * -
4
L73OLasttrennschalter für Sicherungen D02 63A 3polig181,70 €/ Stück * -
5
L74MLasttrennschalter für Sicherungen D02 E18 63A AC400V 4polig Hutschiene221,60 €/ Stück *
Ausschreibungstext
Lasttrennschalter für Sicherungen D02 E18 63A AC400V 3polig Hutschiene
D0-Sicherungslasttrennschalter dreipolig schaltbar für D02 Sicherungen, für Hutschienenmontage. Mit Meldesystem für Sicherungsausfall durch LED. Schraubkappenlose Stecktechnik bietet werksseitigen dauerhaften Kontaktdruck. Keine Kontaktlockerung während des Betriebes. Abschließbar mit Vorhängeschloss und plombierbar. Entnehmbarer Sicherungsstecker mit Fingerschutz. Entspricht der Gerätenorm IEC 60947-3.
Sicherungsgröße: D02
Polanzahl: 3
Nennstrom: 63 A
Nennstrom für Sicherungseinsätze: 2 A
4 A
6 A
10 A
16 A
20 A
25 A
32 A
35 A
40 A
50 A
63 A
Montage auf: DIN Schiene
Nominales Drehmoment: 3,30 - 3,30 Nm
Breite/Dicke Sammelschiene: 35 - 35 mm
Höhe: 85 mm
Breite: 81 mm
Tiefe: 70 mm
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 35 mm²
Betriebstemperatur: -25 - 60 °C
Frequenz: 50 - 50 Hz
Gesamtverlustleistung unter Nennstrom: 5,40 W
Anschlussquerschnitt bei starrem Leiter: 1.5 - 35 mm²
Verlustleistung der Sicherungseinsatz im Gerät installiert: 5,50 W
Schutz: Berührungsschutz finger und handrückensicher
Bedingter Bemessungskurzschlussstrom Icc: 50 kA
Isolationsspannung Ui: 800 V
Schutzart IP: IP40
Fabrikat : Hager oder gleichwertig
Artikel : L73M
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
D0-Sicherungslasttrennschalter dreipolig schaltbar für D02 Sicherungen, für Hutschienenmontage. Mit Meldesystem für Sicherungsausfall durch LED. Schraubkappenlose Stecktechnik bietet werksseitigen dauerhaften Kontaktdruck. Keine Kontaktlockerung während des Betriebes. Abschließbar mit Vorhängeschloss und plombierbar. Entnehmbarer Sicherungsstecker mit Fingerschutz. Entspricht der Gerätenorm IEC 60947-3.
Sicherungsgröße: D02
Polanzahl: 3
Nennstrom: 63 A
Nennstrom für Sicherungseinsätze: 2 A
4 A
6 A
10 A
16 A
20 A
25 A
32 A
35 A
40 A
50 A
63 A
Montage auf: DIN Schiene
Nominales Drehmoment: 3,30 - 3,30 Nm
Breite/Dicke Sammelschiene: 35 - 35 mm
Höhe: 85 mm
Breite: 81 mm
Tiefe: 70 mm
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 35 mm²
Betriebstemperatur: -25 - 60 °C
Frequenz: 50 - 50 Hz
Gesamtverlustleistung unter Nennstrom: 5,40 W
Anschlussquerschnitt bei starrem Leiter: 1.5 - 35 mm²
Verlustleistung der Sicherungseinsatz im Gerät installiert: 5,50 W
Schutz: Berührungsschutz finger und handrückensicher
Bedingter Bemessungskurzschlussstrom Icc: 50 kA
Isolationsspannung Ui: 800 V
Schutzart IP: IP40
Fabrikat : Hager oder gleichwertig
Artikel : L73M
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
