Lasttrennschalter für Sicherungen D02 E18 63A AC400V 1polig+N Hutschiene L75M
EAN
3250610740606
Marke
Hager
VPE
6 Stück
Preisgruppe
H621
Passende Tools
Preis
81,60 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
Sicherung
-
SicherungsgrößeD02
Architektur
-
Polanzahl2
Elektrischer Strom
-
Nennstrom63 A
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A
-
Bedingter Bemessungskurzschlussstrom Icc50 kA
Installation, Montage
-
Montage aufDIN Schiene
-
Nominales Drehmoment3,30 - 3,30 Nm
Abmessungen
-
Breite/Dicke Sammelschiene35 - 35 mm
-
Höhe85 mm
-
Breite54 mm
-
Tiefe70 mm
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 35 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 35 mm²
Einsatzbedingungen
-
Betriebstemperatur-25 - 60 °C
Frequenz
-
Frequenz50 - 50 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom3 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert5,50 W
Texte
-
SchutzBerührungsschutz finger und handrückensicher
Spannung
-
Isolationsspannung Ui800 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP40
Werkstoff
-
WerkstoffKunststoff
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

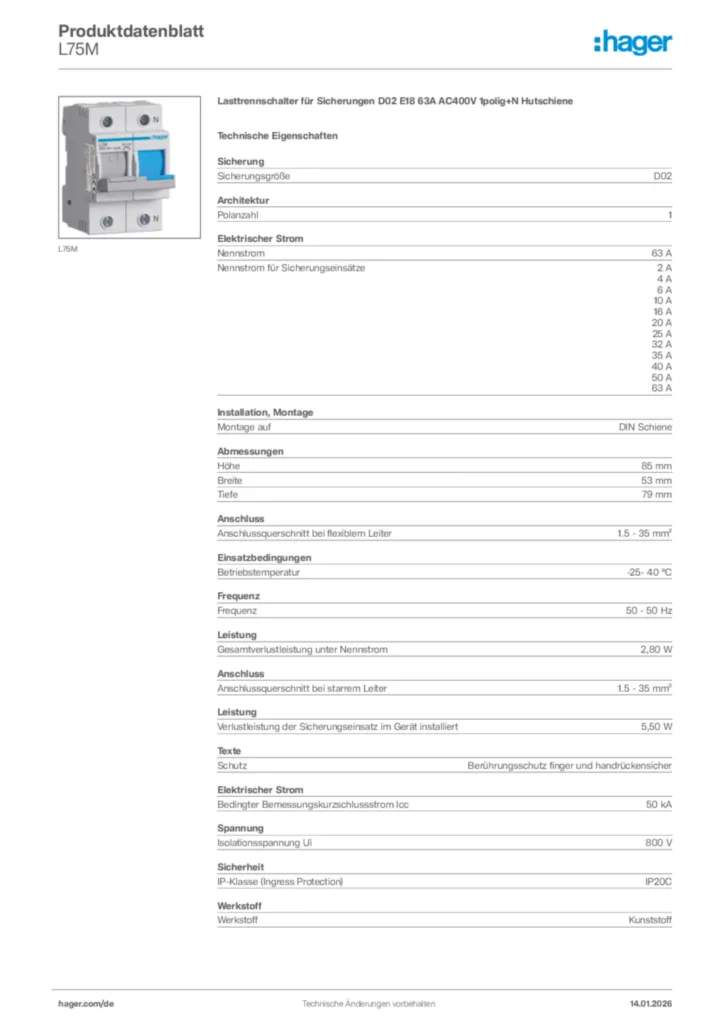

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild L75M
-
Bedienungsanleitung
Montageanleitung
Bedienungsanleitung en-GB, fr-FR, de-DE 2022-04-29
PDF259,40 kB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technische Beilage (single-product)
Technischer Anhang - Sicherungsmaterial
Stand: 01.04.2022
PDF10,89 MB
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung en-GB, de-DE 2022-11-29
PDF718,90 kB
Konformitätserklärung en-GB 2024-09-17
PDF227,25 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
L76OLasttrennschalter für Sicherungen D02 63A 3polig+NPreis243,00 €/ Stück * -
2
L71MLasttrennschalter für Sicherungen D02 E18 63A AC400V 1polig HutschienePreis63,90 €/ Stück * -
3
L72MLasttrennschalter für Sicherungen D02 E18 63A AC400V 2polig HutschienePreis81,60 €/ Stück * -
4
L73MLasttrennschalter für Sicherungen D02 E18 63A AC400V 3polig HutschienePreis178,00 €/ Stück * -
5
L73OLasttrennschalter für Sicherungen D02 63A 3poligPreis181,70 €/ Stück *
Ausschreibungstext
Lasttrennschalter für Sicherungen D02 E18 63A AC400V 1polig+N Hutschiene
D0-Sicherungslasttrennschalter zweipolig schaltbar, 1Phasig+Neutralleiter, für D02 Sicherungen, für Hutschienenmontage. Mit Meldesystem für Sicherungsausfall durch LED. Schraubkappenlose Stecktechnik bietet werksseitigen dauerhaften Kontaktdruck. Keine Kontaktlockerung während des Betriebes. Abschließbar mit Vorhängeschloss und plombierbar. Entnehmbarer Sicherungsstecker mit Fingerschutz. Entspricht der Gerätenorm IEC 60947-3.
Sicherungsgröße: D02
Polanzahl: 2
Nennstrom: 63 A
Nennstrom für Sicherungseinsätze: 2 A
4 A
6 A
10 A
16 A
20 A
25 A
32 A
35 A
40 A
50 A
63 A
Montage auf: DIN Schiene
Nominales Drehmoment: 3,30 - 3,30 Nm
Breite/Dicke Sammelschiene: 35 - 35 mm
Höhe: 85 mm
Breite: 54 mm
Tiefe: 70 mm
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 35 mm²
Betriebstemperatur: -25 - 60 °C
Frequenz: 50 - 50 Hz
Gesamtverlustleistung unter Nennstrom: 3 W
Anschlussquerschnitt bei starrem Leiter: 1.5 - 35 mm²
Verlustleistung der Sicherungseinsatz im Gerät installiert: 5,50 W
Schutz: Berührungsschutz finger und handrückensicher
Bedingter Bemessungskurzschlussstrom Icc: 50 kA
Isolationsspannung Ui: 800 V
Schutzart IP: IP40
Fabrikat : Hager oder gleichwertig
Artikel : L75M
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
D0-Sicherungslasttrennschalter zweipolig schaltbar, 1Phasig+Neutralleiter, für D02 Sicherungen, für Hutschienenmontage. Mit Meldesystem für Sicherungsausfall durch LED. Schraubkappenlose Stecktechnik bietet werksseitigen dauerhaften Kontaktdruck. Keine Kontaktlockerung während des Betriebes. Abschließbar mit Vorhängeschloss und plombierbar. Entnehmbarer Sicherungsstecker mit Fingerschutz. Entspricht der Gerätenorm IEC 60947-3.
Sicherungsgröße: D02
Polanzahl: 2
Nennstrom: 63 A
Nennstrom für Sicherungseinsätze: 2 A
4 A
6 A
10 A
16 A
20 A
25 A
32 A
35 A
40 A
50 A
63 A
Montage auf: DIN Schiene
Nominales Drehmoment: 3,30 - 3,30 Nm
Breite/Dicke Sammelschiene: 35 - 35 mm
Höhe: 85 mm
Breite: 54 mm
Tiefe: 70 mm
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 35 mm²
Betriebstemperatur: -25 - 60 °C
Frequenz: 50 - 50 Hz
Gesamtverlustleistung unter Nennstrom: 3 W
Anschlussquerschnitt bei starrem Leiter: 1.5 - 35 mm²
Verlustleistung der Sicherungseinsatz im Gerät installiert: 5,50 W
Schutz: Berührungsschutz finger und handrückensicher
Bedingter Bemessungskurzschlussstrom Icc: 50 kA
Isolationsspannung Ui: 800 V
Schutzart IP: IP40
Fabrikat : Hager oder gleichwertig
Artikel : L75M
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
