Lasttrennschalter, Sicherungslasttrennschalter für Sicherungen D02 63A 3-polig+N L76O
Der Lasttrennschalter D02 63A 3-polig+N bietet eine visuelle Anzeige bei ausgelöster Sicherung durch rote Markierung und ermöglicht eine Sperrung sowie Plombierung in EIN/AUS-Position. Die Einheit verfügt über eine thermische Überwachung zur Überhitzungsmeldung und nutzt eine schraubkappenlose Stecktechnik. Der entnehmbare Sicherungsstecker mit Fingerschutz unterstützt eine handunabhängige Schaltung. Ideal für erhöhte Sicherheitsanforderungen in elektrischen Installationen.
EAN
3250614128868
Marke
Hager
VPE
3 Stück
Preisgruppe
H621
Passende Tools
Preis
248,60 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
D0-Hülsenpasseinsatz 8 Produkte verfügbar -
D0-Sicherungseinsatz 6 Produkte verfügbar
Optionales Zubehör
-
LE18P02
Hülsenpasseinsatz D02 E18 2A rosa nach DIN 49523
46,20 € / 100 Stück* -
LE18P04Hülsenpasseinsatz D02 E18 4A braun nach DIN 49523
46,20 € / 100 Stück* -
LE18P06Hülsenpasseinsatz D02 E18 6A grün nach DIN 49523
46,20 € / 100 Stück* -
LE18P10Hülsenpasseinsatz D02 E18 10A rot nach DIN 49523
46,20 € / 100 Stück* -
LE18P16Hülsenpasseinsatz D02 E18 16A mausgrau nach DIN 49523
46,20 € / 100 Stück* -
LE18P20Hülsenpasseinsatz D02 E18 20A blau nach DIN 49523
46,00 € / 100 Stück* -
LE18P35Hülsenpasseinsatz D02 E18 35A schwarz nach DIN 49523
46,20 € / 100 Stück* -
LE18P50Hülsenpasseinsatz D02 E18 50A weiß nach DIN 49523
46,20 € / 100 Stück*
-
LE1820
Sicherungseinsatz D02 E18 20A 400V gG mit Kennmelder, Nennspannung 400 V , 250 V
79,50 € / 100 Stück* -
LE1850Sicherungseinsatz D02 E18 50A 400V gG mit Kennmelder, Nennspannung 400 V , 250 V
108,70 € / 100 Stück* -
LE1863Sicherungseinsatz D02 E18 63A 400V gG mit Kennmelder, Nennspannung 400 V , 250 V
108,70 € / 100 Stück* -
LE1835Sicherungseinsatz D02 E18 35A 400V gG mit Kennmelder, Nennspannung 400 V , 250 V
108,70 € / 100 Stück* -
LE1832Sicherungseinsatz D02 E18 32A 400V gG mit Kennmelder, Nennspannung 400 V , 250 V
194,20 € / 100 Stück* -
LE1840Sicherungseinsatz D02 E18 40A 400V gG mit Kennmelder, Nennspannung 400 V , 250 V
204,90 € / 100 Stück*
Technische Merkmale
Sicherung
-
SicherungsgrößeD02
Architektur
-
Polanzahl3
Elektrischer Strom
-
Nennstrom63 A
-
Nennstrom für Sicherungseinsätze20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A
-
Bedingter Bemessungskurzschlussstrom Icc50 kA
Installation, Montage
-
Montage aufDIN Schiene
-
Nominales Drehmoment3 - 3 Nm
Abmessungen
-
Breite/Dicke Sammelschiene35 - 35 mm
-
Höhe84 mm
-
Breite72 mm
-
Tiefe76 mm
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 25 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 25 mm²
Einsatzbedingungen
-
Betriebstemperatur-25 - 40 °C
Frequenz
-
Frequenz50 - 50 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom1,80 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert5,50 W
Gebrauch
-
GebrauchskategorieAC 22B
Texte
-
SchutzBerührungsschutz finger und handrückensicher
Spannung
-
Isolationsspannung Ui800 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Werkstoff
-
WerkstoffKunststoff
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild L76O
-
Produktdatenblatt
Hager Produktdatenblatt L76O
Lasttrennschalter für Sicherungen D02 63A 3polig+N
PDF -
Bedienungsanleitung
Montageanleitung L73O - L76O, L76U
Bedienungsanleitung en-GB, fr-FR, de-DE 2022-05-16
PDF3,17 MB -
Endverbraucher Kurzanleitung
Laienanleitungen L73O - L76O
Endverbraucher Kurzanleitung International 2022-03-08
PDF1,43 MB -
Broschüre
Hager Markteinführungen
News Oktober 2023 (23DE0120)
PDF12,39 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -

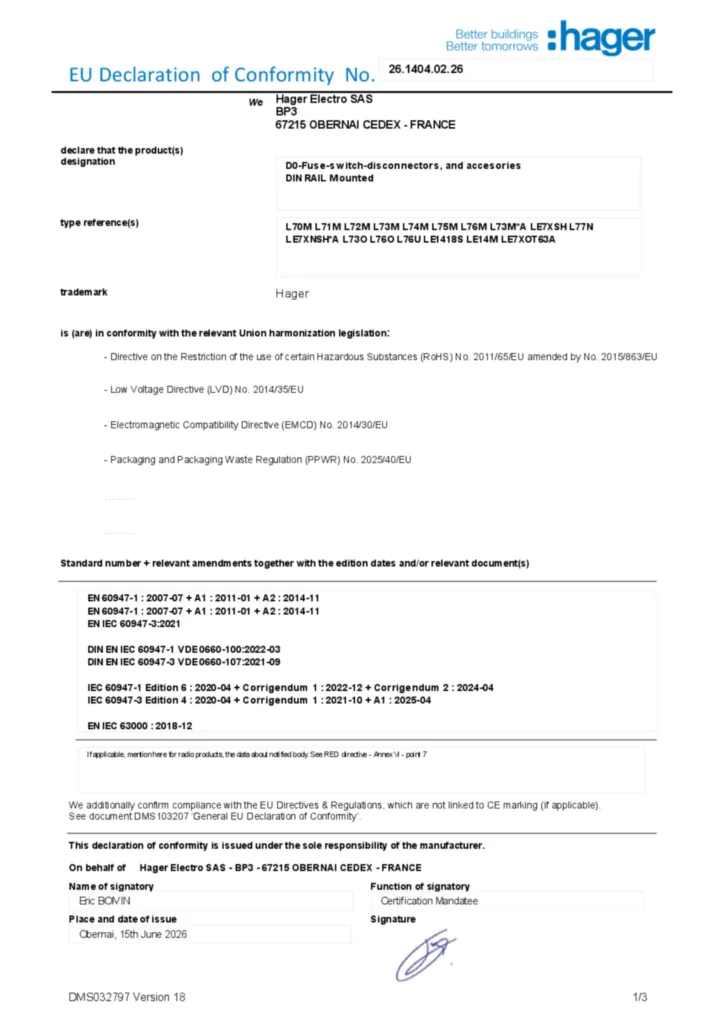

Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2022-11-29
PDF718,90 kB
Konformitätserklärung en-GB 2024-09-17
PDF227,25 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LE14MHaltefeder für L7xM, Reduzierung der Sicherung von D02 zu D01, Set=12 StückPreis23,00 €/ Stück * -
2
LE063SHSicherungshalter-Set für L063M als Ersatz für L063M / L066MPreis73,00 €/ Set * -
3
L71MLasttrennschalter für Sicherungen D02 E18 63A AC400V 1polig HutschienePreis65,40 €/ Stück * -
4
L74MLasttrennschalter für Sicherungen D02 E18 63A AC400V 4polig HutschienePreis226,70 €/ Stück * -
5
LE7XSHSicherungshalterset für D0-Sicherungs-Lasttrennschalter L71-76MPreis53,40 €/ Set *
Ausschreibungstext
Lasttrennschalter für Sicherungen D02 63A 3polig+N
Lasttrennschalter DO2 mit optische Anzeigen (Sicherung ausgelöst = rot), sperrbar in AUS-Position, plombierbar in EIN/AUS-Position und thermische Überwachung (Überhitzungsmeldung), schraubkappenlose Stecktechnik, handunabhängige EIN/AUS-Schaltung und entnehmbarer Sicherungsstecker mit Fingerschutz.
Sicherungsgröße: D02
Polanzahl: 3
Nennstrom: 63 A
Nennstrom für Sicherungseinsätze: 20 A
25 A
32 A
35 A
40 A
50 A
63 A
Montage auf: DIN Schiene
Nominales Drehmoment: 3 - 3 Nm
Breite/Dicke Sammelschiene: 35 - 35 mm
Höhe: 84 mm
Breite: 72 mm
Tiefe: 76 mm
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 25 mm²
Betriebstemperatur: -25 - 40 °C
Frequenz: 50 - 50 Hz
Gesamtverlustleistung unter Nennstrom: 1,80 W
Gebrauchskategorie: AC 22B
Anschlussquerschnitt bei starrem Leiter: 1.5 - 25 mm²
Verlustleistung der Sicherungseinsatz im Gerät installiert: 5,50 W
Schutz: Berührungsschutz finger und handrückensicher
Bedingter Bemessungskurzschlussstrom Icc: 50 kA
Isolationsspannung Ui: 800 V
IP-Klasse (Ingress Protection): IP20
Fabrikat : Hager oder gleichwertig
Artikel : L76O
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Lasttrennschalter DO2 mit optische Anzeigen (Sicherung ausgelöst = rot), sperrbar in AUS-Position, plombierbar in EIN/AUS-Position und thermische Überwachung (Überhitzungsmeldung), schraubkappenlose Stecktechnik, handunabhängige EIN/AUS-Schaltung und entnehmbarer Sicherungsstecker mit Fingerschutz.
Sicherungsgröße: D02
Polanzahl: 3
Nennstrom: 63 A
Nennstrom für Sicherungseinsätze: 20 A
25 A
32 A
35 A
40 A
50 A
63 A
Montage auf: DIN Schiene
Nominales Drehmoment: 3 - 3 Nm
Breite/Dicke Sammelschiene: 35 - 35 mm
Höhe: 84 mm
Breite: 72 mm
Tiefe: 76 mm
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 25 mm²
Betriebstemperatur: -25 - 40 °C
Frequenz: 50 - 50 Hz
Gesamtverlustleistung unter Nennstrom: 1,80 W
Gebrauchskategorie: AC 22B
Anschlussquerschnitt bei starrem Leiter: 1.5 - 25 mm²
Verlustleistung der Sicherungseinsatz im Gerät installiert: 5,50 W
Schutz: Berührungsschutz finger und handrückensicher
Bedingter Bemessungskurzschlussstrom Icc: 50 kA
Isolationsspannung Ui: 800 V
IP-Klasse (Ingress Protection): IP20
Fabrikat : Hager oder gleichwertig
Artikel : L76O
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
