Lasttrennschalter für Sicherungen D02 E18 63A AC400V 1polig Hutschiene L71M
Preis
68,20 €
/ Stück
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
configurator.modal.title
configurator.modal.description
Hagerplan - Der Ausschreibungstextkonfigurator
configurator.modal.linkcatalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Abdeckung für D0-Sicherungssockel 1 product.page.accessories.products-available -
D0-Sicherungsschraubkappe 1 product.page.accessories.products-available
product.page.accessories.compatible.title
-
product.page.accessories.referenced_by.title 3 product.page.accessories.products-available
product.page.accessories.title-modal
product.page.accessories.referenced_by.title
-
KB309NPhasenschiene 3 polig mit Stiftanschluss 10mm² 63A 39 Module
90,70 € / Stück* -
KB380QKammschiene 3 polig 80A Stiftanschluss 16mm² 37 Module
71,00 € / Stück* -
KB399QKammschiene 3 polig 125A Stiftanschluss 35mm² 37 Module
121,70 € / Stück*
Technische Merkmale
Sicherung
-
SicherungsgrößeD02
Architektur
-
Polanzahl1
Elektrischer Strom
-
Bemessungsstrom IN63 A
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A
-
Bedingter Bemessungskurzschlussstrom Icc50 kA
Installation, Montage
-
Montage aufHutschiene
-
Nominales Drehmoment3 - 3 Nm
Abmessungen
-
Höhe85 mm
-
Breite27 mm
-
Tiefe79 mm
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 35 mm²
-
Anschlussquerschnitt bei starrem Leiter1.5 - 35 mm²
Einsatzbedingungen
-
Betriebstemperatur-25 - 40 °C
Frequenz
-
Frequenz50 - 50 Hz
Leistung
-
Leistungsabgabe bei IN1,60 W
-
Leistungsabgabe des im Gerät installierten Sicherungselements5,50 W
Gebrauch
-
GebrauchskategorieAC 22B
Texte
-
SchutzBerührungsschutz finger und handrückensicher
Spannung
-
Isolationsspannung Ui800 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP20C
Werkstoff
-
WerkstoffKunststoff
catalog.pageproduct.title_sustainability.h2
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
catalog.pageproduct.sustainability_block.downloads_h3
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild L71M
-
GeneratedProductDatasheet

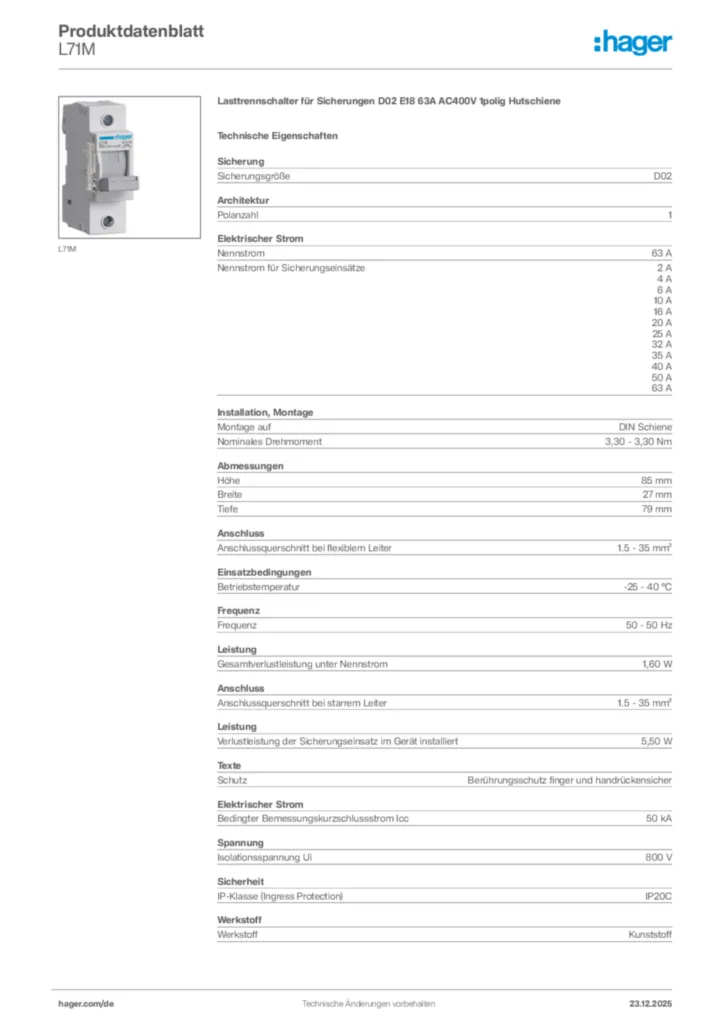

Hager Produktdatenblatt L71M
Lasttrennschalter für Sicherungen D02 E18 63A AC400V 1polig Hutschiene
PDF -
Bedienungs- & Montageanleitungen
Bedienungsanleitung International 2025-07-10
PDF220,03 kB -
Montageanleitungen
Montageanleitung de-DE 2026-09-23
PDF2,14 MB
Montageanleitung en-GB 2026-09-23
PDF2,14 MB -
ProductMaintenanceManual
Handbuch en-GB, de-DE 2025-06-12
PDF1,85 MB -
Hager Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
TechnicalTechnicalappendixsingleProd
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LE14MHaltefeder für L7xM, Reduzierung der Sicherung von D02 zu D01, Set=12 StückPreis24,00 €/ Stück *
-
2
LE063SHSicherungshalter-Set für L063M als Ersatz für L063M / L066MPreis76,10 €/ Set * -
3
L75MLasttrennschalter für Sicherungen D02 E18 63A AC400V 1polig+N HutschienePreis87,00 €/ Stück * -
4
L76MLasttrennschalter für Sicherungen D02 E18 63A AC400V 3polig+N HutschienePreis236,20 €/ Stück * -
5
L73MLasttrennschalter für Sicherungen D02 E18 63A AC400V 3polig HutschienePreis189,80 €/ Stück *
Ausschreibungstext
Lasttrennschalter für Sicherungen D02 E18 63A AC400V 1polig Hutschiene
D0-Sicherungslasttrennschalter einpolig schaltbar für D02 Sicherungen, für Hutschienenmontage. Mit Meldesystem für Sicherungsausfall durch LED. Schraubkappenlose Stecktechnik bietet werksseitigen dauerhaften Kontaktdruck. Keine Kontaktlockerung während des Betriebes. Abschließbar mit Vorhängeschloss und plombierbar. Entnehmbarer Sicherungsstecker mit Fingerschutz.
Sicherungsgröße: D02
Polanzahl: 1
Bemessungsstrom IN: 63 A
Nennstrom für Sicherungseinsätze: 2 A
4 A
6 A
10 A
16 A
20 A
25 A
32 A
35 A
40 A
50 A
63 A
Montage auf: Hutschiene
Nominales Drehmoment: 3 - 3 Nm
Höhe: 85 mm
Breite: 27 mm
Tiefe: 79 mm
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 35 mm²
Betriebstemperatur: -25 - 40 °C
Frequenz: 50 - 50 Hz
Leistungsabgabe bei IN: 1,60 W
Gebrauchskategorie: AC 22B
Anschlussquerschnitt bei starrem Leiter: 1.5 - 35 mm²
Leistungsabgabe des im Gerät installierten Sicherungselements: 5,50 W
Schutz: Berührungsschutz finger und handrückensicher
Bedingter Bemessungskurzschlussstrom Icc: 50 kA
Isolationsspannung Ui: 800 V
IP-Klasse (Ingress Protection): IP20C
Fabrikat : Hager oder gleichwertig
Artikel : L71M
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
D0-Sicherungslasttrennschalter einpolig schaltbar für D02 Sicherungen, für Hutschienenmontage. Mit Meldesystem für Sicherungsausfall durch LED. Schraubkappenlose Stecktechnik bietet werksseitigen dauerhaften Kontaktdruck. Keine Kontaktlockerung während des Betriebes. Abschließbar mit Vorhängeschloss und plombierbar. Entnehmbarer Sicherungsstecker mit Fingerschutz.
Sicherungsgröße: D02
Polanzahl: 1
Bemessungsstrom IN: 63 A
Nennstrom für Sicherungseinsätze: 2 A
4 A
6 A
10 A
16 A
20 A
25 A
32 A
35 A
40 A
50 A
63 A
Montage auf: Hutschiene
Nominales Drehmoment: 3 - 3 Nm
Höhe: 85 mm
Breite: 27 mm
Tiefe: 79 mm
Anschlussquerschnitt bei flexiblem Leiter: 1.5 - 35 mm²
Betriebstemperatur: -25 - 40 °C
Frequenz: 50 - 50 Hz
Leistungsabgabe bei IN: 1,60 W
Gebrauchskategorie: AC 22B
Anschlussquerschnitt bei starrem Leiter: 1.5 - 35 mm²
Leistungsabgabe des im Gerät installierten Sicherungselements: 5,50 W
Schutz: Berührungsschutz finger und handrückensicher
Bedingter Bemessungskurzschlussstrom Icc: 50 kA
Isolationsspannung Ui: 800 V
IP-Klasse (Ingress Protection): IP20C
Fabrikat : Hager oder gleichwertig
Artikel : L71M
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
