Leistungsschalter h3+ P160 TM ADJ 4P4D N0-100% 160A 40kA CTC HNS161DC
EAN
3250613177881
Marke
Hager
VPE
1 Stück
Preisgruppe
H406
Passende Tools
Preis
1.055,10 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Klemmenabdeckung 6 Produkte verfügbar -
Verbindungsfunktionen 5 Produkte verfügbar -
Arbeitsstromauslöser 5 Produkte verfügbar -
Unterspannungsauslöser 8 Produkte verfügbar -
Verriegelungsfunktionen 5 Produkte verfügbar -
Hilfsschalterblock 4 Produkte verfügbar
Optionales Zubehör
-
HYS053H
Klemmenabdeckung rückseitig für Anschlussverlängerung gespreizt P160 4P
44,00 € / Stück* -
HYS051HKlemmenabdeckung rückseitig für Anschlussverlängerung P160 4P
44,00 € / Stück* -
HYS026HKlemmenabdeckung Rückanschluss und Plug-in P160 4P
49,10 € / Stück* -
HYS024HKlemmenabdeckung für Anschlussverlängerung gespreizt P160 4P
49,10 € / Stück* -
HYS022HKlemmenabdeckung für Anschlussverlängerung P160 4P
49,10 € / Stück* -
HYS322HKlemmenabdeckung für Plug-in Sockel P160 4P
49,10 € / Stück*
-
HYS015H
Anschlussverlängerung gespreizt P160 4P
54,10 € / Stück* -
HYS013HAnschlussverlängerung P160 4P
49,10 € / Stück* -
HYS006HAnschlussklemmen P160 Anbau Cu/Al 4P 1x35-120mm²
52,70 € / Stück* -
HYS002HAnschlussklemmen P160 Einbau Cu/Al 4P 1x 10-95mm²
33,40 € / Stück* -
HYS132HRückanschluss P160 4P (63-160A)
63,00 € / Stück*
-
HXA003H
Arbeitsstromauslöser für 100-120VAC (x160-P160-x250-P250-x630-P630)
82,40 € / Stück* -
HXA005HArbeitsstromauslöser für 380-450VAC (x160-P160-x250-P250-x630-P630)
75,10 € / Stück* -
HXA002HArbeitsstromauslöser für 48V DC (x160-P160-x250-P250-x630-P630)
82,40 € / Stück* -
HXA001HArbeitsstromauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
82,40 € / Stück* -
HXA004HArbeitsstromauslöser für 200-240VAC (x160-P160-x250-P250-x630-P630)
75,10 € / Stück*
-
HXA051H
Unterspannungausloser mit Zeitverzögerung 24V DC (x160-P160-P250-P630)
187,10 € / Stück* -
HXA015HUnterspannungsauslöser für 380-450V AC (x160-P160-x250-P250-x630-P630)
94,50 € / Stück* -
HXA014HUnterspannungsauslöser für 200-240V AC (x160-P160-x250-P250-x630-P630)
94,50 € / Stück* -
HXA055HUnterspannungausloser mit Zeitverzögerung 380-450V AC (x160-P160-P250-P630)
187,10 € / Stück* -
HXA054HUnterspannungausloser mit Zeitverzögerung 220-240V AC (x160-P160-P250-P630)
187,10 € / Stück* -
HXA011HUnterspannungsauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
94,50 € / Stück* -
HXA053HUnterspannungausloser mit Zeitverzögerung 110-120V AC (x160-P160-P250-P630)
187,10 € / Stück* -
HXA013HUnterspannungsauslöser für 100-120V AC (x160-P160-x250-P250-x630-P630)
94,50 € / Stück*
-
HXA039H
Knebel-Verriegelungsstück für Baugröße(x160-P160-x250-P250-x630)
8,70 € / Stück* -
HXS166HVerriegelungsset mechanisch für Schalterabstand 25 mm 4-polig P160
35,00 € / Stück* -
HXS066Hmechanisches Verriegelungset für 3P und 4P P160 (Bowdenzug)
40,50 € / Stück* -
HXB070HBowdenzug 1 m zur mechansiche Verriegelung von Leistungsschaltern
29,90 € / Stück* -
HXB071HBowdenzug 1, 5 m zur mechansiche Verriegelung von Leistungsschaltern
38,00 € / Stück*
-
HXA026H
Signalkontakt für Baugröße x160-P160-x250-P250-x630-P630 Wechslerkontakt 125V AC
82,40 € / Stück* -
HXA021HHilfsschalter für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
50,60 € / Stück* -
HXA024HSignalkontakt für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
85,60 € / Stück* -
HXA025HHilfsschalter für Baugröße Wechslerkontakt 125V AC (x/P160-x/P250-x/P630)
85,60 € / Stück*
-
HYS033HHutschienenadapter P160
14,00 € / Stück*
-
HYS019HPhasentrennwände P160 3/4P
17,80 € / Stück*
-
HXS031HDrehantrieb zum Türeinbau, Achslänge 200 mm P160
109,60 € / Stück*
-
HXS030HDrehantrieb direkt am Schalter P160
48,10 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom160 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-240 kA
-
Auschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-250 kA
-
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-240 kA
-
Nennstrom bei 10°C nach IEC 60947192,10 A
-
Nennstrom bei 15°C nach IEC 60947188,40 A
-
Nennstrom bei 20°C nach IEC 60947184,60 A
-
Nennstrom bei 25°C nach IEC 60947180,70 A
-
Nennstrom bei 30°C nach IEC 60947176,80 A
-
Nennstrom bei 35 °C gemäß IEC 60947172,70 A
-
Nennstrom bei 40 °C gemäß IEC 60947168,60 A
-
Nennstrom bei 45°C nach IEC 60947164,40 A
-
Nennstrom bei 50°C nach IEC 60947160 A
-
Nennstrom bei 55°C nach IEC 60947155,50 A
-
Nennstrom bei 60 °C gemäß IEC 60947150,90 A
-
Nennstrom bei 65°C nach IEC 60947146,20 A
-
Nennstrom bei 70°C nach IEC 60947141,20 A
Architektur
-
Polanzahl4
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
-
Position NeutralleiterLinks
Frequenz
-
Frequenz50 - 60 Hz
Spannung
-
Stoßspannungsfestigkeit Uimp8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 690 V
Funktionen
-
AuslöseeinheitTM A/A
Leistung
-
Gesamtverlustleistung unter Nennstrom42,30 W
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele10000
-
Gerätelebensdauer, mechanische Schaltspiele40000
Sicherheit
-
IP-Klasse (Ingress Protection)IP4X
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter6 - 70 mm²
-
Anschlussquerschnitt bei starrem Leiter6 - 95 mm²
Konnektivität
-
AnschlussartSchraubanschluss
Abdeckung, Tür
-
VerriegelbarJa
Einstellungen
-
Einstllbereich thermischer Auslöser xIn0,63, 0,8, 1
Kabel
-
Werkstoff KabelKupfer
Kompatibilität
-
Geeignet für FI-BlockNein
-
Geeignet für DIN SchieneNein
-
Geeignet für VerteilereinbauJa
Abmessungen
-
Höhe130 mm
-
Breite120 mm
-
Tiefe97 mm
Elektrischer Schutz
-
Kurzschlussschutz (li): momentaner Einstellkoeffizient6, 7, 8, 9, 10
Installation, Montage
-
Einbau-/AnschlussortVorne
-
Nominales Drehmoment6 - 6 Nm
-
Nominales Drehmoment Untere Klemme6 - 6 Nm
-
Nominales Drehmoment Obere Klemme6 - 6 Nm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HNS161DC
-
Produktdatenblatt

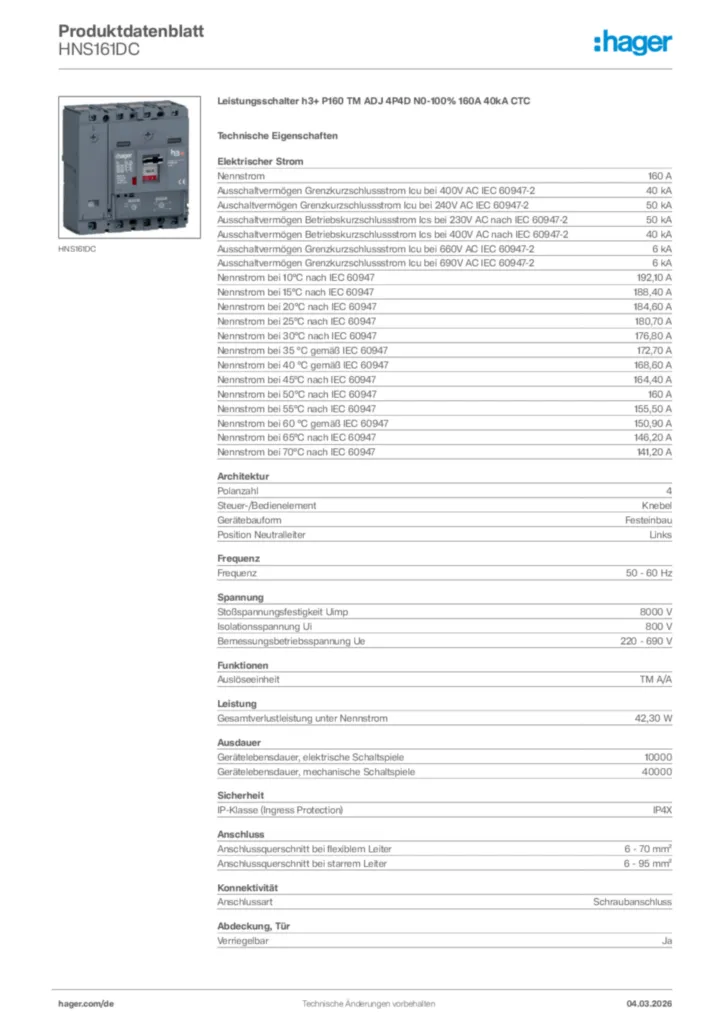

Hager Produktdatenblatt HNS161DC
Leistungsschalter h3+ P160 TM ADJ 4P4D N0-100% 160A 40kA CTC
PDF -
Bedienungsanleitung
Montageanleitung für Leistungsschalter h3+ P160 (Stand: 2020-03)
Bedienungsanleitung International 2016-03-09
PDF4,40 MB
Montageanleitung für Leistungsschalter h3+ P160 (Stand: 2023-03)
Bedienungsanleitung International 2023-03-08
PDF7,44 MB -
Technische Broschüre
Die Kompaktleistungsschalter-Generation h3+
Zuverlässiger Schutz (19DE0387)
PDF9,93 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
STEP Dateien
CAD file for MCCB 160A 4P
STEP Dateien International 2023-09-04
STP1014,02 kB -
Handbuch
Technischer Katalog für h3+ Leistungsschalter bis 630 A (DE, 2025-03)
Leistungsschalter bis 630A h3+
PDF50,83 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-02-01
PDF300,00 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HMW631NRLeistungsschalter h3+ P630 Energy 4P4D N0-50-100% 630A 50kA FTCPreis3.674,60 €/ Stück * -
2
HMW630NRLeistungsschalter h3+ P630 Energy 3P3D 630A 50kA FTCPreis2.895,10 €/ Stück * -
3
HMW401NRLeistungsschalter h3+ P630 Energy 4P4D N0-50-100% 400A 50kA FTCPreis3.115,20 €/ Stück * -
4
HMW400NRLeistungsschalter h3+ P630 Energy 3P3D 400A 50kA FTCPreis2.458,90 €/ Stück * -
5
HMW251NRLeistungsschalter h3+ P630 Energy 4P4D N0-50-100% 250A 50kA FTCPreis3.115,20 €/ Stück *
Ausschreibungstext
Leistungsschalter h3+ P160 TM ADJ 4P4D N0-100% 160A 40kA CTC
Der Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Dafür lassen sich der thermische Auslöser für den Überlaststrom (Ir) und der magnetische Auslöser für den unverzögerten Kurzschlusstrom (Ii) getrennt voneinander einstellen. Der Neutralleiter-Schutz kann über einen Regler aktiviert werden. Einstellbar sind 0% oder 100 % von Ir. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar.
Nennstrom: 160 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 40 kA
Auschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2: 50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2: 40 kA
Polanzahl: 4
Frequenz: 50 - 60 Hz
Stoßspannungsfestigkeit Uimp: 8000 V
Isolationsspannung Ui: 800 V
Gesamtverlustleistung unter Nennstrom: 42,30 W
Gerätelebensdauer, elektrische Schaltspiele: 10000
Gerätelebensdauer, mechanische Schaltspiele: 40000
IP-Klasse (Ingress Protection): IP4X
Anschlussquerschnitt bei flexiblem Leiter: 6 - 70 mm²
Anschlussquerschnitt bei starrem Leiter: 6 - 95 mm²
Anschlussart: Schraubanschluss
Verriegelbar: Ja
Einstllbereich thermischer Auslöser xIn: 0,63
0,8
1
Fabrikat : Hager oder gleichwertig
Artikel : HNS161DC
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Der Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Dafür lassen sich der thermische Auslöser für den Überlaststrom (Ir) und der magnetische Auslöser für den unverzögerten Kurzschlusstrom (Ii) getrennt voneinander einstellen. Der Neutralleiter-Schutz kann über einen Regler aktiviert werden. Einstellbar sind 0% oder 100 % von Ir. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar.
Nennstrom: 160 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 40 kA
Auschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2: 50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2: 40 kA
Polanzahl: 4
Frequenz: 50 - 60 Hz
Stoßspannungsfestigkeit Uimp: 8000 V
Isolationsspannung Ui: 800 V
Gesamtverlustleistung unter Nennstrom: 42,30 W
Gerätelebensdauer, elektrische Schaltspiele: 10000
Gerätelebensdauer, mechanische Schaltspiele: 40000
IP-Klasse (Ingress Protection): IP4X
Anschlussquerschnitt bei flexiblem Leiter: 6 - 70 mm²
Anschlussquerschnitt bei starrem Leiter: 6 - 95 mm²
Anschlussart: Schraubanschluss
Verriegelbar: Ja
Einstllbereich thermischer Auslöser xIn: 0,63
0,8
1
Fabrikat : Hager oder gleichwertig
Artikel : HNS161DC
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
