Kompaktleistungsschalter

Leistungsschalter h3+ P160 TM ADJ 4P4D N0-100% 63A 40kA CTC HNS064DC

Name: HNS064DC
Brand: Hager
SKU: HNS064DC20
Price: 474.8 EUR

EAN

3250613177706

Marke

Hager

VPE

1 Stück

Preisgruppe

H406

Passende Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Preis

474,80 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

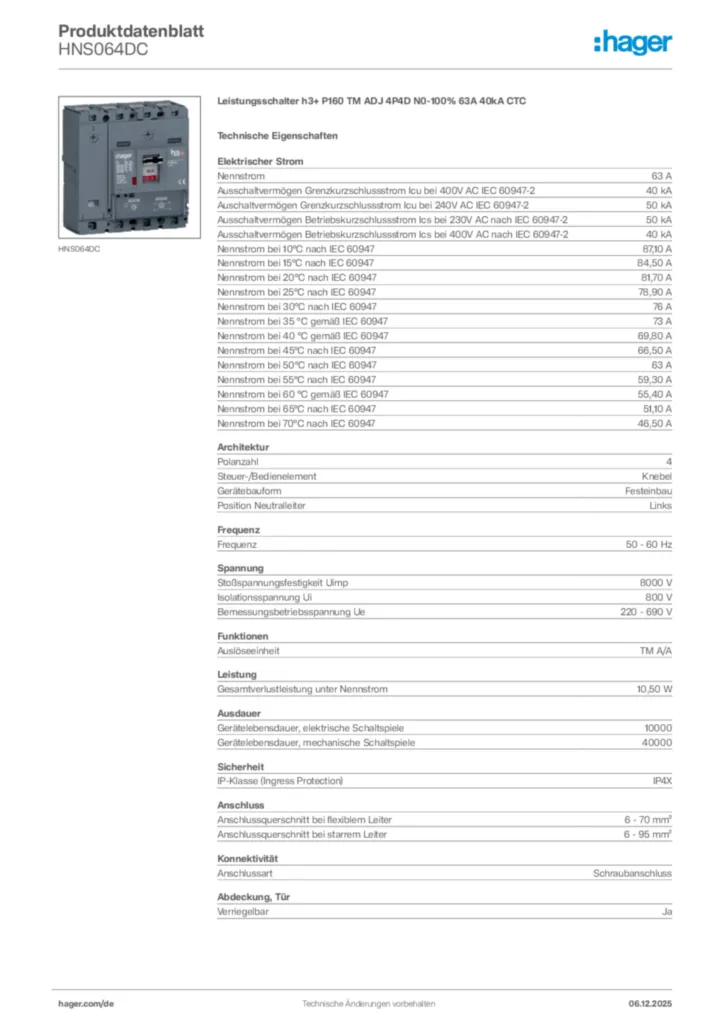

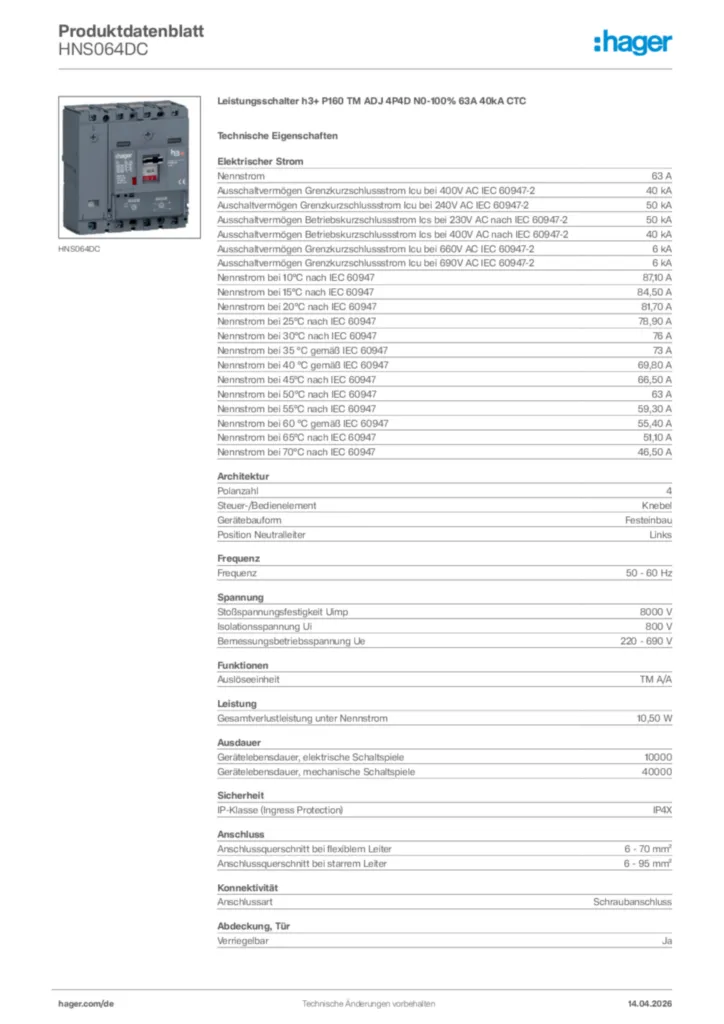

Kontakt Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

Arbeitsstromauslöser 5 Produkte verfügbar
Unterspannungsauslöser 8 Produkte verfügbar
Hilfsschalterblock 4 Produkte verfügbar
Verriegelungsfunktionen 5 Produkte verfügbar
Handgriff für Schaltgeräte 1 Produkte verfügbar
Mehr sehen 15 weitere Produkte verfügbar

Technische Merkmale

Nennstrom

63 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2

40 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2

50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2

50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2

40 kA

Polanzahl

4
Steuer-/Bedienelement

Knebel
Gerätebauform

Festeinbau
Position Neutralleiter

Links

Frequenz

50 - 60 Hz

Stoßspannungsfestigkeit

8000 V
Isolationsspannung Ui

800 V
Bemessungsbetriebsspannung Ue

220 - 690 V

Auslöseeinheit

TM A/A

Gesamtverlustleistung unter Nennstrom

10,50 W

Gerätelebensdauer, elektrische Schaltspiele

10000
Gerätelebensdauer, mechanische Schaltspiele

40000

IP-Klasse (Ingress Protection)

IP4X

Anschlussquerschnitt bei flexiblem Leiter

6 - 70 mm²
Anschlussquerschnitt bei starrem Leiter

6 - 95 mm²

Anschlussart

Schraubanschluss

Verriegelbar

Ja

Werkstoff Kabel

Kupfer

Geeignet für FI-Block

Nein
Geeignet für DIN Schiene

Nein
Geeignet für Verteilereinbau

Ja

Höhe

130 mm
Breite

120 mm
Tiefe

97 mm

Einbau-/Anschlussort

Vorne
Nominales Drehmoment

6 - 6 Nm

Nominales Drehmoment Untere Klemme

6 - 6 Nm
Nominales Drehmoment Obere Klemme

6 - 6 Nm

Kurzschlussschutz (li): momentaner Einstellkoeffizient

6, 8, 10, 12

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACH-konform Ja

Zertifizierungen und Dokumente

RoHS-declaration 2023-10-20 (english)

PDF

33,33 kB

REACH-declaration 2023-10-20 (english)

PDF

32,90 kB

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild HNS064DC
Bedienungsanleitung

Montageanleitung für Leistungsschalter h3+ P160 (Stand: 2020-03)

Bedienungsanleitung International 2016-03-09

PDF

4,40 MB

Montageanleitung für Leistungsschalter h3+ P160 (Stand: 2023-03)

Bedienungsanleitung International 2023-03-08

PDF

7,44 MB
Technische Broschüre

Die Kompaktleistungsschalter-Generation h3+

Zuverlässiger Schutz (19DE0387)

PDF

9,93 MB
Tipps

Hager Tipp 34

Niederspannungs-Schaltgerätekombinationen (20DE0088)

PDF

3,01 MB
Technische Beilage (single-product)

Technischer Anhang - Leistungs- und Lasttrennschalter

Stand: 01.04.2022

PDF

14,11 MB

Verlustleistungsdatenblatt

Technische Beilage (single-product) de-DE 2021-10-20

PDF

847,80 kB
STEP Dateien

STEP Dateien International 2023-09-04

STP

1014,02 kB
Handbuch

Handbuch International 2023-11-16

PDF

48,75 MB

Technischer Katalog für h3+ Leistungsschalter bis 630 A (DE, 2021-08)

Handbuch de-DE 2020-09-23

PDF

39,42 MB

Technischer Katalog für h3+ Leistungsschalter bis 630A (DE, 2020-01)

Handbuch de-DE 2020-01-29

PDF

42,20 MB
Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL
Konformitätserklärung

Declaration

Konformitätserklärung International 2022-02-01

PDF

300,00 kB

Mehr Downloads

Ausschreibungstext

Leistungsschalter h3+ P160 TM ADJ 4P4D N0-100% 63A 40kA CTC

Der Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Dafür lassen sich der thermische Auslöser für den Überlaststrom (Ir) und der magnetische Auslöser für den unverzögerten Kurzschlusstrom (Ii) getrennt voneinander einstellen. Der Neutralleiter-Schutz kann über einen Regler aktiviert werden. Einstellbar sind 0% oder 100 % von Ir. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar.

Nennstrom: 63 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-2: 40 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240 V AC IEC60947-2: 50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC60947-2: 50 kA
Polanzahl: 4
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400 V AC nach IEC60947-2: 40 kA
Frequenz: 50 - 60 Hz
Stoßspannungsfestigkeit: 8000 V
Isolationsspannung Ui: 800 V
Gesamtverlustleistung unter Nennstrom: 10,50 W
Gerätelebensdauer, elektrische Schaltspiele: 10000
Gerätelebensdauer, mechanische Schaltspiele: 40000
Schutzart IP: IP4X
Anschlussquerschnitt bei flexiblem Leiter: 6 - 70 mm²
Anschlussquerschnitt bei starrem Leiter: 6 - 95 mm²
Anschluss-/Steckertyp: Schraubanschluss
Verriegelbar: Ja

Fabrikat : Hager oder gleichwertig
Artikel : HNS064DC
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
