Hager

HNS026DC

Leistungsschalter h3+ P160 TM ADJ 4P4D N0-100% 25A 40kA CTC
Best-Nr.
HNS026DC
EAN-Nr.
3250613177607
VPE
1 Stück
Preisgruppe
H406
Preis
379,90 € / Stück *

Technische Merkmale

  • Bemessungsbetriebsspannung Ue
    • 220 / 690 V
  • Nennstrom
    • 25 A
  • Polanzahl
    • 4 P
  • Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2
    • 40 kA
  • Auslöserfunktion
    • TM A/A
  • Frequenz
    • 50/60 Hz
  • Isolationsspannung
    • 800 V
  • Gesamtverlustleistung unter Nennstrom
    • 19.5 W
  • Gerätelebensdauer mechanische Schaltspiele
    • 40000
  • Schutzart
    • IP4X
  • Standardtext
    • IEC 60947-2
  • Anschlussquerschnitt bei flexiblem Leiter
    • 70mm²
  • Anschlussquerschnitt bei starrem Leiter
    • 6 - 95mm²
  • Drehmoment
    • 6Nm
  • Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2
    • 50 kA
  • Nennstrom bei 55°C nach IEC 60947
    • 24.3 A
  • Einstellbereich thermischer Auslöser xIN
    • 0.63 / 0.8 / 1
  • Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2
    • 50 kA
  • Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2
    • 40 kA
  • Höhe installiertes Produkt
    • 130 mm
  • Breite installiertes Produkt
    • 120 mm
  • Tiefe installiertes Produkt
    • 97 mm

Downloads

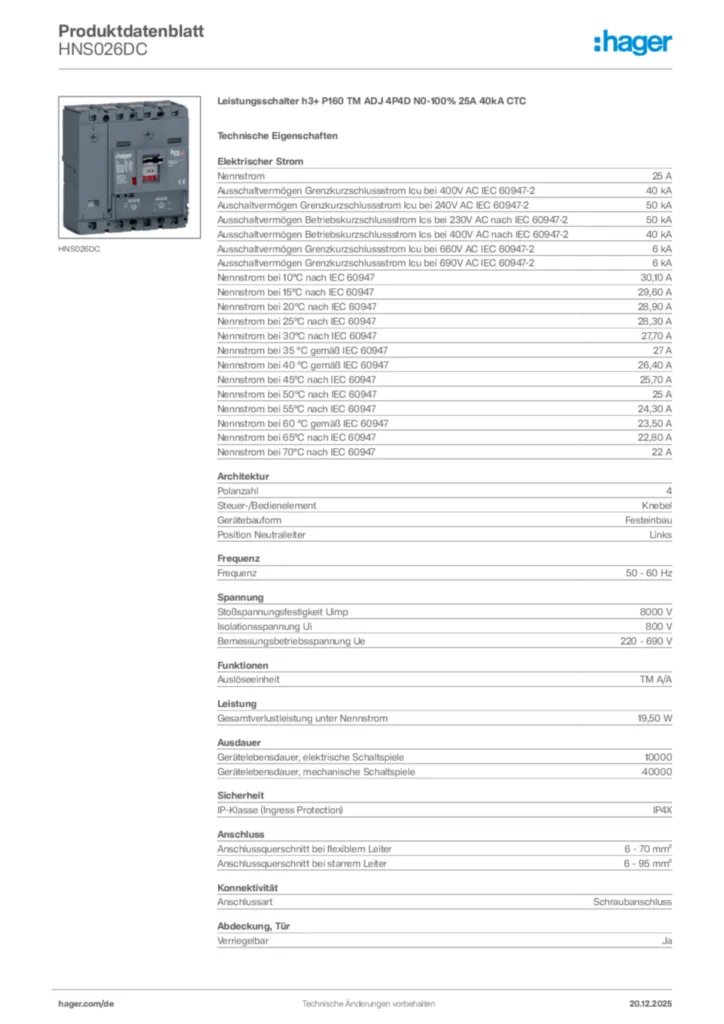

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für HNS026DC

  • Montageanleitungen

  • Montageanleitung für Leistungsschalter h3+ P160 (Stand: 2020-03)

    PDF
    4 MB
  • Hager Tipps

  • Hager Tipp 45

    VDE-AR-N 4105:2018-11 (21DE0227)

    PDF
    962 KB
  • Hager Tipp 34

    Niederspannungs-Schaltgerätekombinationen (20DE0088)

    PDF
    3 MB
  • Technischer Anhang

  • Technischer Anhang - Energiezähler

    Stand: 01.02.2019

    PDF
    1 MB
  • Technischer Anhang - Leistungs- und Lasttrennschalter

    Stand: 01.01.2020

    PDF
    13 MB
  • Technische Information

  • Verlustleistungsdatenblatt

    PDF
    847 KB
  • Handbuch

  • Technischer Katalog für h3+ Leistungsschalter bis 630A (DE, 2020-01)

    PDF
    42 MB
  • Technischer Katalog für h3+ Leistungsschalter bis 250 A (DE, 2019-11)

    PDF
    20 MB
Weitere Downloads

Ausschreibungstext

Leistungsschalter h3+ P160 TM ADJ 4P4D N0-100% 25A 40kA CTC
Der Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Dafür lassen sich der thermische Auslöser für den Überlaststrom (Ir) und der magnetische Auslöser für den unverzögerten Kurzschlusstrom (Ii) getrennt voneinander einstellen. Der Neutralleiter-Schutz kann über einen Regler aktiviert werden. Einstellbar sind 0% oder 100 % von Ir. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar.
  • Bemessungsbetriebsspannung Ue :220 / 690 V
  • Nennstrom :25 A
  • Polanzahl :4 P
  • Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2 :40 kA
  • Auslöserfunktion :TM A/A
  • Frequenz :50/60 Hz
  • Isolationsspannung :800 V
  • Gesamtverlustleistung unter Nennstrom :19.5 W
  • Gerätelebensdauer mechanische Schaltspiele :40000
  • Schutzart :IP4X
  • Standardtext :IEC 60947-2
  • Anschlussquerschnitt bei flexiblem Leiter :70mm²
  • Anschlussquerschnitt bei starrem Leiter :6 - 95mm²
  • Drehmoment :6Nm
  • Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2 :50 kA
  • Nennstrom bei 55°C nach IEC 60947 :24.3 A
  • Einstellbereich thermischer Auslöser xIN :0.63 / 0.8 / 1
  • Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2 :50 kA
  • Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2 :40 kA
  • Höhe installiertes Produkt :130 mm
  • Breite installiertes Produkt :120 mm
  • Tiefe installiertes Produkt :97 mm

Fabrikat : Hager oder gleichwertig
Artikel : HNS026DC
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
