Leistungsschalter Baugröße h1600 4polig 50kA 1600A elektronischer Einstell. LSI

HNF991H

  • Kompakt­leis­tungs­schalter

Leistungsschalter Baugröße h1600 4polig 50kA 1600A elektronischer Einstell. LSI HNF991H

EAN
3250613349929
Marke
Hager
VPE
1 Stück
Preisgruppe
H400
Passende Tools
  • Hagerplan - Der Ausschreibungstextkonfigurator
Preis
10.639,10 €
/ Stück *
10.639,10 €
/ Stück *
Fachgroßhandel finden

Um Zugang zum Shop zu erhalten, müssen Sie mit Ihrem MyHager-Konto eingeloggt sein.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Downloads
  • Weitere Produkte
  • Ausschreibungstext

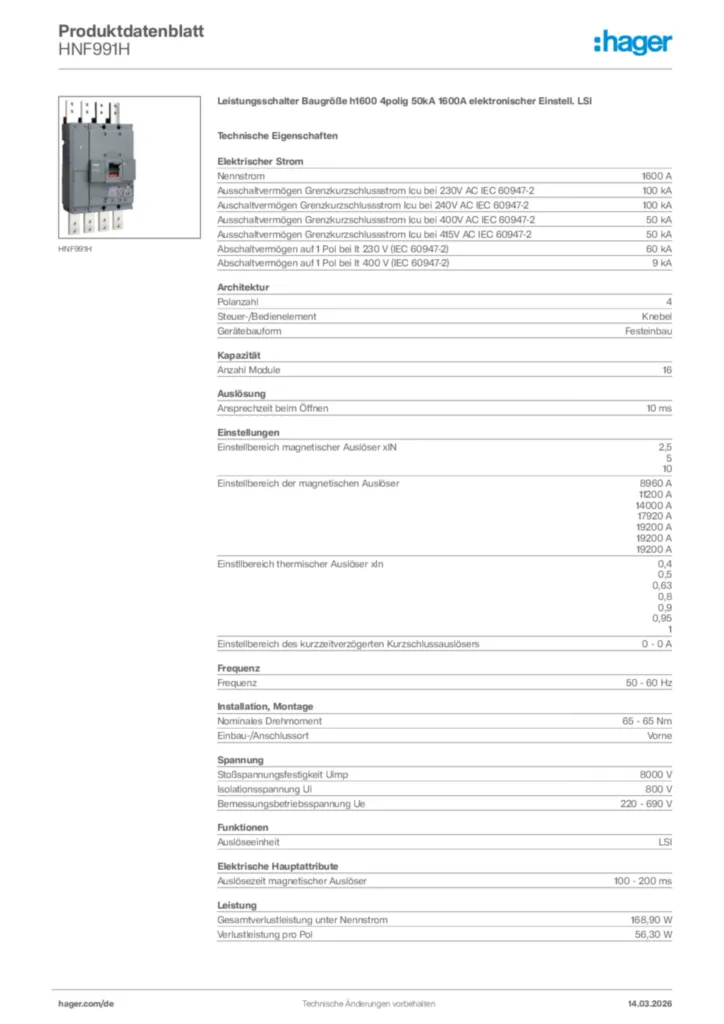

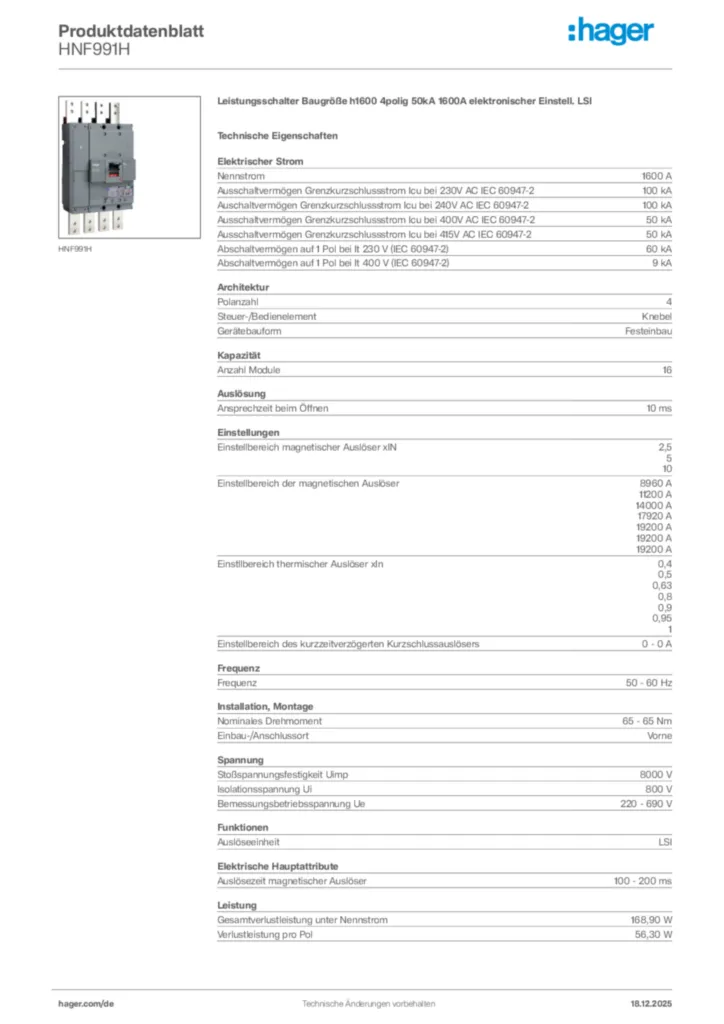

Kontakt Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Hilfs­-­Ver­rie­ge­lungs­kabel 1 Produkte verfügbar
  • Hilfs­schal­ter­block 4 Produkte verfügbar
  • Unter­span­nungs­aus­löser 10 Produkte verfügbar
  • Arbeitsstromaus­löser 6 Produkte verfügbar
  • Hand­griff für Schalt­ge­räte 2 Produkte verfügbar
  • Mehr sehen 3 weitere Produkte verfügbar

Vervollständigen Sie Ihr System

  • Hilfs­-­Ver­rie­ge­lungs­kabel
  • Hilfs­schal­ter­block
  • Unter­span­nungs­aus­löser
  • Arbeitsstromaus­löser
  • Hand­griff für Schalt­ge­räte
  • Vorhän­ge­schloss­s­perre für Sschalter
  • Moto­r­an­trieb
  • HXB069H

    Elektr.Verrieglungskabel für Leistungsschalter zwischen x/h/P250 & h/P400-630

    40,30 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXC021H

    Hilfsschalter für Baugröße Wechslerkontakt 230V AC (h250-h400-h630)

    80,50 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXC024H

    Signalkontakt für Baugröße Wechslerkontakt 230V AC (h250...h1600)

    97,30 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXC025H

    Hilfsschalter für Baugröße Wechslerkontakt 125V AC (h250…h1600)

    80,50 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXC026H

    Signalkontakt für Baugröße Wechslerkontakt 125V AC (h250…h1600)

    95,80 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXE011H

    Unterspannungsauslöser für Baugröße 24V DC (h800-h1000-h1600)

    211,90 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXE013H

    Unterspannungsauslöser für Baugröße 110-120VAC (h800-h1000-h1600)

    211,90 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXE014H

    Unterspannungsauslöser für Baugröße

    211,90 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXE015H

    Unterspannungsauslöser für Baugröße h1000-1600 380-415VAC

    211,90 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXE018H

    Unterspannungsauslöser h800-1600 100-120V DC

    211,90 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXE019H

    Unterspannungsauslöser h800-1600 200-240V DC

    211,90 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXF051H

    Unterspannungausloser mit Zeitverzögerung h800-h1600 4P 24VDC

    423,00 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXF053H

    Unterspannungausloser mit Zeitverzögerung h800-h1600 4P 110-120VAC

    423,00 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXF054H

    Unterspannungausloser mit Zeitverzögerung h1600 4P 220-240VAC

    423,00 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXF055H

    Unterspannungausloser mit Zeitverzögerung h800-h1600 4P 380-415VAC

    423,00 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXF001H

    Arbeitsstromauslöser für Baugröße h1600 24V DC

    171,80 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXF002H

    Arbeitsstromauslöser für Baugröße h1600 48V DC

    171,80 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXF003H

    Arbeitsstromauslöser für Baugröße h1600 100-120V AC

    171,80 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXF004H

    Arbeitsstromauslöser für Baugröße h1600 200-240V AC

    171,80 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXF005H

    Arbeitsstromauslöser für Baugröße h1600 380-450V AC

    171,80 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXF008H

    Arbeitsstromauslöser für Baugröße h1600 110V DC

    171,80 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXF030H

    Drehantrieb für Baugröße h1600

    268,10 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXF031H

    Drehantrieb für Baugröße h1600 Türeinbau

    558,20 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXF039H

    Knebel-Verriegelungsstück für Baurgöße h1600

    20,40 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXF040H

    Motorantrieb für Baugröße h1600 24-48V DC

    1.478,60 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXF042H

    Motorantrieb für Baugröße h1600 200-230VAC

    1.478,60 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen

Technische Merkmale

Elek­tri­scher Strom
  • Nenn­strom
    1600 A
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 230V AC IEC 60947-2
    100 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 240V AC IEC 60947-2
    100 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 400V AC IEC 60947-2
    50 kA
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 415V AC IEC 60947-2
    50 kA
  • Abschalt­ver­mögen auf 1 Pol bei It 230 V (IEC 60947-2)
    60 kA
  • Abschalt­ver­mögen auf 1 Pol bei It 400 V (IEC 60947-2)
    9 kA
Archi­tektur
  • Polan­zahl
    4
  • Steu­er-/­Be­dienele­ment
    Knebel
  • Gerä­te­bau­form
    Festeinbau
Kapa­zität
  • Anzahl Module
    16
Auslö­sung
  • Ansprech­zeit beim Öffnen
    10 ms
Einstel­lungen
  • Einstell­be­reich magne­ti­scher Auslöser xIN
    2,5, 5, 10
  • Einstell­be­reich der magne­ti­schen Auslöser
    8960 A, 11200 A, 14000 A, 17920 A, 19200 A, 19200 A, 19200 A
  • Einstll­be­reich ther­mi­scher Auslöser xIn
    0,4, 0,5, 0,63, 0,8, 0,9, 0,95, 1
  • Einstell­be­reich des kurz­zeit­ver­zö­gerten Kurz­schluss­aus­lö­sers
    0 - 0 A
Frequenz
  • Frequenz
    50 - 60 Hz
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment
    65 - 65 Nm
  • Einbau-/­An­schlus­sort
    Vorne
Span­nung
  • Stoß­span­nungs­fes­tig­keit
    8000 V
  • Isola­ti­onss­pan­nung Ui
    800 V
  • Bemes­sungs­be­triebss­pan­nung Ue
    220 - 690 V
Funk­ti­onen
  • Auslö­se­einheit
    LSI
Elek­tri­sche Haupt­at­tri­bute
  • Auslö­se­zeit magne­ti­scher Auslöser
    100 - 200 ms
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    168,90 W
  • Verlust­leis­tung pro Pol
    56,30 W
Ausdauer
  • Gerä­te­le­bens­dauer, elek­tri­sche Schaltspiele
    1000
  • Gerä­te­le­bens­dauer, mecha­ni­sche Schaltspiele
    4000
Ausstat­tung
  • Anzahl der Hilfs­kon­takte als Wechsler
    0
  • Anzahl der Hilfs­kon­takte als Schließer
    0
  • Anzahl der Hilfs­kon­takte als Öffner
    0
Sicherheit
  • IP-Klasse (Ingress Protec­tion)
    IP4X
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -25 - 70 °C
Anschluss
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    3x 240 mm²
  • Anschluss­quer­schnitt bei starrem Leiter
    3x 240 mm²
  • Anschluss-/­Ste­ckertyp
    Anschluss mit Kabelschuh
Bedienele­mente und Anzeigen
  • Moto­r­an­trieb inte­griert
    Nein
Kompa­ti­bi­lität
  • Geeignet für DIN Schiene
    Nein
Span­nungs­ver­sor­gung
  • Einspei­se­stelle
    Bidi­rek­ti­onal

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

Zertifizierungen und Dokumente

REACH declaration HNF991H (english)
PDF
103,10 kB
RoHS declaration HNF991H (english)
PDF
103,59 kB

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild HNF991H | Hager Deutschland

    Produktbild HNF991H

  • Montageanleitung

    Bild Montageanleitung International 2021-06-07 | Hager Deutschland

    Montageanleitung International 2021-06-07

    PDF
    3,62 MB
  • Technische Broschüre

    Bild Die Kompaktleistungsschalter-Generation h3+ | Hager Deutschland

    Die Kompaktleistungsschalter-Generation h3+

    Zuverlässiger Schutz (19DE0387)

    PDF
    9,93 MB
  • Tipps

    Bild Hager Tipp 34 | Hager Deutschland

    Hager Tipp 34

    Niederspannungs-Schaltgerätekombinationen (20DE0088)

    PDF
    3,01 MB
  • Technischer Anhang (Einzelprodukt)

    Bild Verlustleistungsdatenblatt | Hager Deutschland

    Verlustleistungsdatenblatt

    Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

    PDF
    847,80 kB
  • Tools

    Bild Hagerplan - Der Ausschreibungstextkonfigurator | Hager Deutschland

    Hagerplan - Der Ausschreibungstextkonfigurator

    Ausschreiben leicht gemacht

    URL
  • Konformitätserklärung

    Bild Declaration | Hager Deutschland

    Declaration

    Konformitätserklärung International 2022-06-23

    PDF
    287,24 kB
Mehr Downloads

Weitere Produkte zu diesem System

    5
  • 1
    HEE800H - Leistungsschalter Baugröße h1000 3polig 70kA 800A LSI
    HEE800H
    Leistungsschalter Baugröße h1000 3polig 70kA 800A LSI
    Preis
    4.039,70 €
    / Stück *
    4.039,70 €
    / Stück *
  • 2
    HEE801H - Leistungsschalter Baugröße h1000 4polig 70kA 800A LSI
    HEE801H
    Leistungsschalter Baugröße h1000 4polig 70kA 800A LSI
    Preis
    5.081,10 €
    / Stück *
    5.081,10 €
    / Stück *
  • 3
    HEE970H - Leistungsschalter Baugröße h1000 3polig 70kA 1000A LSI
    HEE970H
    Leistungsschalter Baugröße h1000 3polig 70kA 1000A LSI
    Preis
    5.348,70 €
    / Stück *
    5.348,70 €
    / Stück *
  • 4
    HEE971H - Leistungsschalter Baugröße h1000 4polig 70kA 1000A LSI
    HEE971H
    Leistungsschalter Baugröße h1000 4polig 70kA 1000A LSI
    Preis
    6.775,90 €
    / Stück *
    6.775,90 €
    / Stück *
  • 5
    HEF980H - Leistungsschalter Baugröße h1600 3polig 70kA 1250A LSI
    HEF980H
    Leistungsschalter Baugröße h1600 3polig 70kA 1250A LSI
    Preis
    5.546,30 €
    / Stück *
    5.546,30 €
    / Stück *

Ausschreibungstext

Leistungsschalter Baugröße h1600 4polig 50kA 1600A elektronischer Einstell. LSI

Leistungsschalter nach DIN EN 60947-2 Baugröße h1600, mit elektronischer Einstellung. Thermische Auslösung, magnetische Auslösung und Kurzzeitverzögerung zum Schutz elektrischer Anlagen und Netze. Montage auf Montageplatte. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Die Schalter verfügen über eine mechanische Prüftaste. Über verschiedene Zubehöre kann die Funktion der Leistungsschalter erweitert werden. Inklusive Phasentrennwände und Anschlussfahnen.

Nennstrom: 1600 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2: 100 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2: 100 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 50 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-2: 50 kA
Abschaltvermögen auf 1 Pol bei It 230 V (IEC 60947-2): 60 kA
Abschaltvermögen auf 1 Pol bei It 400 V (IEC 60947-2): 9 kA
Polanzahl: 4
Steuer-/Bedienelement: Knebel
Anzahl Module: 16
Ansprechzeit beim Öffnen: 10 ms
Einstellbereich magnetischer Auslöser xIN: 2,5
5
10
Einstellbereich der magnetischen Auslöser: 8960 A
11200 A
14000 A
17920 A
19200 A
19200 A
19200 A
Einstllbereich thermischer Auslöser xIn: 0,4
0,5
0,63
0,8
0,9
0,95
1
Frequenz: 50 - 60 Hz
Nominales Drehmoment: 65 - 65 Nm
Einbau-/Anschlussort: Vorne
Isolationsspannung Ui: 800 V
Gesamtverlustleistung unter Nennstrom: 168,90 W
Gerätelebensdauer, elektrische Schaltspiele: 1000
Gerätelebensdauer, mechanische Schaltspiele: 4000
IP-Klasse (Ingress Protection): IP4X
Betriebstemperatur: -25 - 70 °C
Anschlussquerschnitt bei flexiblem Leiter: 3x 240 mm²
Anschlussquerschnitt bei starrem Leiter: 3x 240 mm²
Anschluss-/Steckertyp: Anschluss mit Kabelschuh

Fabrikat : Hager oder gleichwertig
Artikel : HNF991H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
