Leistungsschalter Baugröße x250 3polig 40kA 250A TM HNB250H
Preis
1.268,40 €
/ Stück
*
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Hilfsschalterblock 4 product.page.accessories.products-available -
Hilfs-Verriegelungskabel 2 product.page.accessories.products-available -
Unterspannungsauslöser 8 product.page.accessories.products-available -
Verbindungsfunktionen 5 product.page.accessories.products-available -
Arbeitsstromauslöser 6 product.page.accessories.products-available -
Motorantrieb 2 product.page.accessories.products-available
product.page.accessories.title-modal
-
HXA026H
Signalkontakt für Baugröße x160-P160-x250-P250-x630-P630 Wechslerkontakt 125V AC
82,40 € / Stück* -
HXA021HHilfsschalter für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
50,60 € / Stück* -
HXA024HSignalkontakt für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)
85,60 € / Stück* -
HXA025HHilfsschalter für Baugröße Wechslerkontakt 125V AC (x/P160-x/P250-x/P630)
85,60 € / Stück*
-
HXA051H
Unterspannungausloser mit Zeitverzögerung 24V DC (x160-P160-P250-P630)
187,10 € / Stück* -
HXA015HUnterspannungsauslöser für 380-450V AC (x160-P160-x250-P250-x630-P630)
94,50 € / Stück* -
HXA014HUnterspannungsauslöser für 200-240V AC (x160-P160-x250-P250-x630-P630)
94,50 € / Stück* -
HXA055HUnterspannungausloser mit Zeitverzögerung 380-450V AC (x160-P160-P250-P630)
187,10 € / Stück* -
HXA054HUnterspannungausloser mit Zeitverzögerung 220-240V AC (x160-P160-P250-P630)
187,10 € / Stück* -
HXA011HUnterspannungsauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
94,50 € / Stück* -
HXA053HUnterspannungausloser mit Zeitverzögerung 110-120V AC (x160-P160-P250-P630)
187,10 € / Stück* -
HXA013HUnterspannungsauslöser für 100-120V AC (x160-P160-x250-P250-x630-P630)
94,50 € / Stück*
-
HYB005H
Klemmen für Baugröße x250/h250 3polig Alu/Kupfer 1x 95-240mm²
144,50 € / Stück* -
HYB001HKlemmen für Baugröße x250 3polig Alu/Kupfer
29,70 € / Stück* -
HYB011HAnschlussverlängerung für Baugröße x/P250 3polig gespreizt
54,10 € / Stück* -
HYB010HAnschlussverlängerung für Baugröße x/P250 4polig
54,10 € / Stück* -
HYB031HRückanschluss für Baugröße x/P250 3polig
49,10 € / Stück*
-
HXA003H
Arbeitsstromauslöser für 100-120VAC (x160-P160-x250-P250-x630-P630)
82,40 € / Stück* -
HXA005HArbeitsstromauslöser für 380-450VAC (x160-P160-x250-P250-x630-P630)
75,10 € / Stück* -
HXA002HArbeitsstromauslöser für 48V DC (x160-P160-x250-P250-x630-P630)
82,40 € / Stück* -
HXA001HArbeitsstromauslöser für 24V DC (x160-P160-x250-P250-x630-P630)
82,40 € / Stück* -
HXA004HArbeitsstromauslöser für 200-240VAC (x160-P160-x250-P250-x630-P630)
75,10 € / Stück* -
HXC008HArbeitsstromauslöser für Baugröße 110V DC (h250-h400-h630-h800-h1000)
167,90 € / Stück*
-
HXB042H
Motorantrieb für Baugröße x250 230-240VAC
906,60 € / Stück* -
HXB040HMotorantrieb für Baugröße x250 24V DC
906,60 € / Stück*
-
HYB021HKlemmenabdeckung für Baugröße x250 3polig lang
54,10 € / Stück* -
HYB023HKlemmenabdeckung für Baugröße x250 3polig breit
54,10 € / Stück* -
HYB027HKäfigklemmenabdeckung für Baugröße x250 3polig
54,10 € / Stück* -
HYB025HKlemmenabdeckung für Baugröße x250 3polig kurz
54,10 € / Stück*
-
HXA039HKnebel-Verriegelungsstück für Baugröße(x160-P160-x250-P250-x630)
8,70 € / Stück* -
HXB065HMechanische Verriegelung für Baugröße x250 Set
35,00 € / Stück*
-
HXB031HDrehantrieb für Baugröße x250 Türeinbau
85,60 € / Stück* -
HXB030HDrehantrieb für Baugröße x250
42,30 € / Stück*
-
HYB019HAbschottung für Baugröße x250 3/4polig
17,80 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Bemessungsstrom IN250 A
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-240 kA
-
Nennstrom bei 0 °C gemäß IEC 60947298,20 A
-
Nennstrom bei 10 °C gemäß IEC 60947287,20 A
-
Nennstrom bei 15 °C gemäß IEC 60947281,20 A
-
Nennstrom bei 20 °C gemäß IEC 60947275,20 A
-
Nennstrom bei 25 °C gemäß IEC 60947269,20 A
-
Nennstrom bei 30 °C gemäß IEC 60947263 A
-
Nennstrom bei 35 °C gemäß IEC 60947256,50 A
-
Nennstrom bei 40 °C gemäß IEC 60947250 A
-
Nennstrom bei 45 °C gemäß IEC 60947243,20 A
-
Nennstrom bei 50 °C gemäß IEC 60947236,20 A
-
Nennstrom bei 55 °C gemäß IEC 60947229,20 A
-
Nennstrom bei 5 °C gemäß IEC 60947292,70 A
-
Nennstrom bei 60 °C gemäß IEC 60947222,20 A
-
Nennstrom bei 65 °C gemäß IEC 60947215 A
-
Nennstrom bei 70 °C gemäß IEC 60947207,50 A
Architektur
-
Polanzahl3
-
Steuer-/BedienelementKnebel
-
GerätebauformFesteinbau
-
Position Neutralleiterohne Neutralleiter
Auslösung
-
Ansprechzeit beim Öffnen10 ms
Frequenz
-
Frequenz50 - 60 Hz
Spannung
-
Stoßspannungsfestigkeit Uimp8000 V
-
Isolationsspannung Ui800 V
-
Bemessungsbetriebsspannung Ue220 - 415 V
Funktionen
-
AuslöseeinheitTM A/A
Leistung
-
Leistungsabgabe bei IN48 W
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele1000
-
Gerätelebensdauer, mechanische Schaltspiele4000
Sicherheit
-
IP-Klasse (Ingress Protection)IP4X
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter35 - 150 mm²
-
Anschlussquerschnitt bei starrem Leiter35 - 185 mm²
Einstellungen
-
Einstellbereich thermischer Auslöser xIN0,63, 0,8, 1
-
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers0 - 0 A
Kabel
-
Werkstoff KabelKupfer
Kompatibilität
-
Geeignet für DIN SchieneNein
-
Geeignet für VerteilereinbauJa
Abmessungen
-
Höhe165 mm
-
Breite105 mm
-
Tiefe98 mm
Installation, Montage
-
Einbau-/AnschlussortVorne
-
Nominales Drehmoment12 - 12 Nm
-
Nominales Drehmoment Untere Klemme12 - 12 Nm
-
Nominales Drehmoment Obere Klemme12 - 12 Nm
Elektrische Hauptattribute
-
Auslösezeit magnetischer Auslöser0 - 0 ms
catalog.pageproduct.title_sustainability.h2
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
catalog.pageproduct.sustainability_block.downloads_h3
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HNB250H
-
GeneratedProductDatasheet

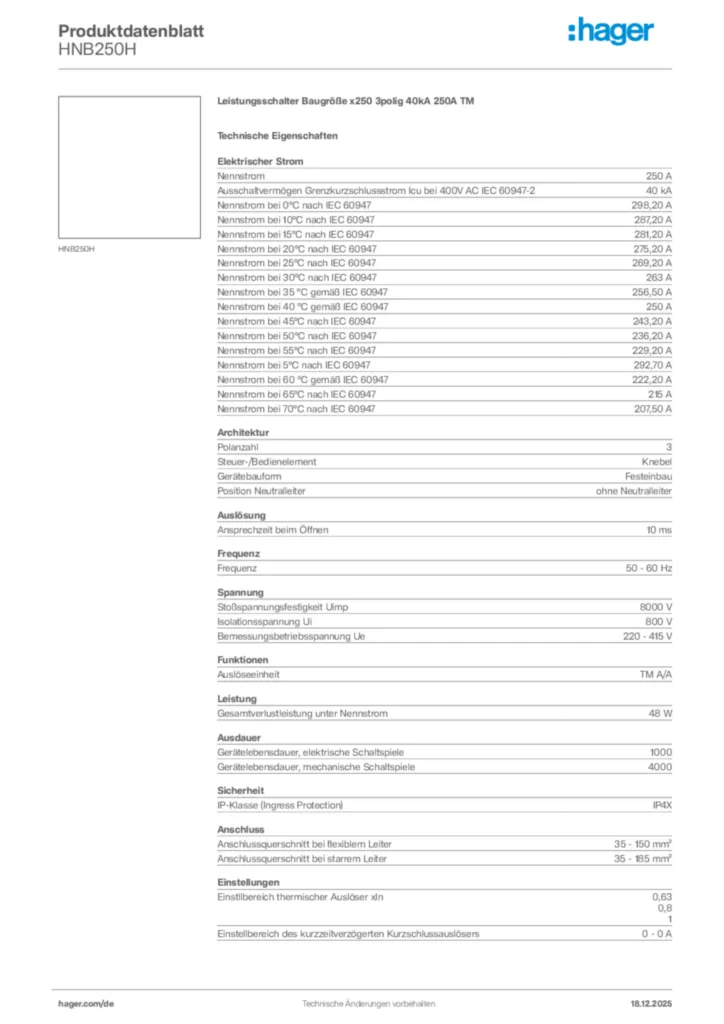

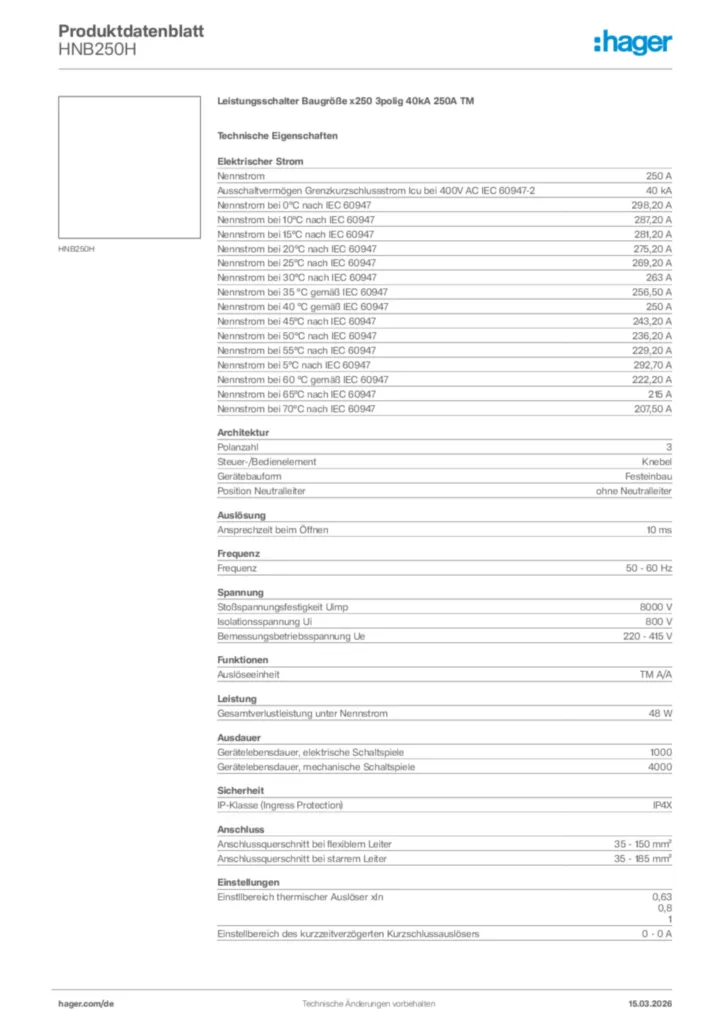

Hager Produktdatenblatt HNB250H
