Leistungsschalter Baugröße x250 4polig 40kA 100A TM

HNB101H

Leistungsschalter Baugröße x250 4polig 40kA 100A TM HNB101H

EAN
3250613347789
Marke
Hager
VPE
1 Stück
Preisgruppe
H400
Preis
822,10 €
/ Stück *
822,10 €
/ Stück *

Um Zugang zum Shop zu erhalten, müssen Sie mit Ihrem MyHager-Konto eingeloggt sein.

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

Hierbei handelt es sich um ein Auslaufprodukt. Bestellung ist noch möglich. Bezüglich Verfügbarkeit, Lieferzeit und Preis wenden Sie sich bitte an Ihren Elektro-Fachgroßhändler.


  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Downloads

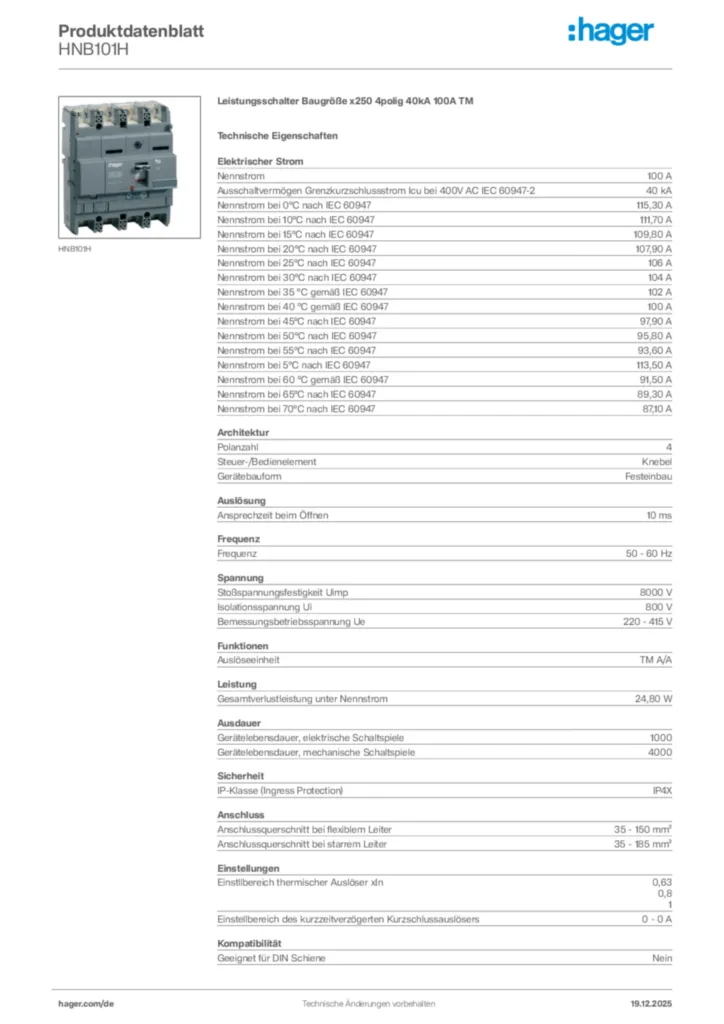

Kontakt Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • AOB MCCB Typ A-HI 2 Produkte verfügbar
  • Arbeitsstromaus­löser 6 Produkte verfügbar
  • Unter­span­nungs­aus­löser 10 Produkte verfügbar
  • Hilfs­schal­ter­block 4 Produkte verfügbar
  • Hand­griff für Schalt­ge­räte 2 Produkte verfügbar
  • Mehr sehen 15 weitere Produkte verfügbar

Vervollständigen Sie Ihr System

  • AOB MCCB Typ A-HI
  • Arbeitsstromaus­löser
  • Unter­span­nungs­aus­löser
  • Hilfs­schal­ter­block
  • Hand­griff für Schalt­ge­räte
  • Moto­r­an­trieb
  • Verrie­ge­lungs­funk­ti­onen
  • Hilfs­-­Ver­rie­ge­lungs­kabel
  • Verbin­dungs­funk­ti­onen
  • Phasen­tren­nungs­funk­ti­onen
  • Klem­me­n­ab­de­ckung
  • HBB161H

    FI-Block Baugröße x250 4polig 160A Idn einstellbar

    1.048,40 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HBB251H

    FI-Block Baugröße x250 4polig 250A Idn einstellbar

    1.422,20 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXA001H

    Arbeitsstromauslöser für 24V DC (x160-P160-x250-P250-x630-P630)

    80,50 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXA002H

    Arbeitsstromauslöser für 48V DC (x160-P160-x250-P250-x630-P630)

    80,50 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXA003H

    Arbeitsstromauslöser für 100-120VAC (x160-P160-x250-P250-x630-P630)

    80,50 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXA004H

    Arbeitsstromauslöser für 200-240VAC (x160-P160-x250-P250-x630-P630)

    73,40 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXA005H

    Arbeitsstromauslöser für 380-450VAC (x160-P160-x250-P250-x630-P630)

    73,40 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXC008H

    Arbeitsstromauslöser für Baugröße 110V DC (h250-h400-h630-h800-h1000)

    164,10 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXA011H

    Unterspannungsauslöser für 24V DC (x160-P160-x250-P250-x630-P630)

    92,40 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXA013H

    Unterspannungsauslöser für 100-120V AC (x160-P160-x250-P250-x630-P630)

    92,40 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXA014H

    Unterspannungsauslöser für 200-240V AC (x160-P160-x250-P250-x630-P630)

    92,40 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXA015H

    Unterspannungsauslöser für 380-450V AC (x160-P160-x250-P250-x630-P630)

    92,40 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXA051H

    Unterspannungausloser mit Zeitverzögerung 24V DC (x160-P160-P250-P630)

    182,90 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXA053H

    Unterspannungausloser mit Zeitverzögerung 110-120V AC (x160-P160-P250-P630)

    182,90 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXA054H

    Unterspannungausloser mit Zeitverzögerung 220-240V AC (x160-P160-P250-P630)

    182,90 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXA055H

    Unterspannungausloser mit Zeitverzögerung 380-450V AC (x160-P160-P250-P630)

    182,90 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXC018H

    Unterspannungsauslöser für Baugröße 100-120V DC (h250-h400-h630)

    148,60 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXC019H

    Unterspannungsauslöser für Baugröße 200-240V DC (h250-h400-h630)

    148,60 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXA021H

    Hilfsschalter für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)

    49,50 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXA024H

    Signalkontakt für Baugröße Wechslerkontakt 250V AC (x/P160-x/P250-x/P630)

    83,70 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXA025H

    Hilfsschalter für Baugröße Wechslerkontakt 125V AC (x/P160-x/P250-x/P630)

    83,70 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXA026H

    Signalkontakt für Baugröße x160-P160-x250-P250-x630-P630 Wechslerkontakt 125V AC

    80,50 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXB030H

    Drehantrieb für Baugröße x250

    41,30 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXB031H

    Drehantrieb für Baugröße x250 Türeinbau

    83,70 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXB040H

    Motorantrieb für Baugröße x250 24V DC

    886,20 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXB042H

    Motorantrieb für Baugröße x250 230-240VAC

    886,20 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXB065H

    Mechanische Verriegelung für Baugröße x250 Set

    34,20 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXB068H

    Elektr.Verriegelungskabel für Leistungsschalter der Baugröße (x250-P250-h250)

    40,30 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HXB069H

    Elektr.Verrieglungskabel für Leistungsschalter zwischen x/h/P250 & h/P400-630

    40,30 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HYB002H

    Klemmen für Baugröße x250 4polig Alu/Kupfer

    41,30 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HYB006H

    Klemmen für Baugröße x250/h250 4polig Alu/Kupfer 1x 95-240mm²

    189,10 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HYB010H

    Anschlussverlängerung für Baugröße x/P250 4polig

    52,90 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HYB012H

    Anschlussverlängerung für Baugröße x250/h250 4polig gespreizt

    66,70 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HYB032H

    Rückanschluss für Baugröße x/P250 4polig

    61,60 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HYB019H

    Abschottung für Baugröße x250 3/4polig

    17,40 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HYB022H

    Klemmenabdeckung für Baugröße x250 4polig lang

    61,60 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HYB024H

    Klemmenabdeckung für Baugröße x250 4polig breit

    61,60 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HYB026H

    Klemmenabdeckung für Baugröße x250 4polig kurz

    61,60 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • HYB028H

    Käfigklemmenabdeckung für Baugröße x250 4polig

    61,60 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen

Technische Merkmale

Elek­tri­scher Strom
  • Nenn­strom
    100 A
  • Ausschalt­ver­mögen Grenz­kurz­schluss­strom Icu bei 400V AC IEC 60947-2
    40 kA
  • Nenn­strom bei 0°C nach IEC 60947
    115,30 A
  • Nenn­strom bei 10°C nach IEC 60947
    111,70 A
  • Nenn­strom bei 15°C nach IEC 60947
    109,80 A
  • Nenn­strom bei 20°C nach IEC 60947
    107,90 A
  • Nenn­strom bei 25°C nach IEC 60947
    106 A
  • Nenn­strom bei 30°C nach IEC 60947
    104 A
  • Nenn­strom bei 35 °C gemäß IEC 60947
    102 A
  • Nenn­strom bei 40 °C gemäß IEC 60947
    100 A
  • Nenn­strom bei 45°C nach IEC 60947
    97,90 A
  • Nenn­strom bei 50°C nach IEC 60947
    95,80 A
  • Nenn­strom bei 55°C nach IEC 60947
    93,60 A
  • Nenn­strom bei 5°C nach IEC 60947
    113,50 A
  • Nenn­strom bei 60 °C gemäß IEC 60947
    91,50 A
  • Nenn­strom bei 65°C nach IEC 60947
    89,30 A
  • Nenn­strom bei 70°C nach IEC 60947
    87,10 A
Archi­tektur
  • Polan­zahl
    4
  • Steu­er-/­Be­dienele­ment
    Knebel
  • Gerä­te­bau­form
    Festeinbau
Auslö­sung
  • Ansprech­zeit beim Öffnen
    10 ms
Frequenz
  • Frequenz
    50 - 60 Hz
Span­nung
  • Stoß­span­nungs­fes­tig­keit
    8000 V
  • Isola­ti­onss­pan­nung Ui
    800 V
  • Bemes­sungs­be­triebss­pan­nung Ue
    220 - 415 V
Funk­ti­onen
  • Auslö­se­einheit
    TM A/A
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    24,80 W
Ausdauer
  • Gerä­te­le­bens­dauer, elek­tri­sche Schaltspiele
    1000
  • Gerä­te­le­bens­dauer, mecha­ni­sche Schaltspiele
    4000
Sicherheit
  • IP-Klasse (Ingress Protec­tion)
    IP4X
Anschluss
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    35 - 150 mm²
  • Anschluss­quer­schnitt bei starrem Leiter
    35 - 185 mm²
Einstel­lungen
  • Einstll­be­reich ther­mi­scher Auslöser xIn
    0,63, 0,8, 1
  • Einstell­be­reich des kurz­zeit­ver­zö­gerten Kurz­schluss­aus­lö­sers
    0 - 0 A
Kompa­ti­bi­lität
  • Geeignet für DIN Schiene
    Nein
Elek­tri­sche Haupt­at­tri­bute
  • Auslö­se­zeit magne­ti­scher Auslöser
    0 - 0 ms
Instal­la­tion, Montage
  • Einbau-/­An­schlus­sort
    Vorne
  • Nomi­nales Dreh­mo­ment
    12 - 12 Nm

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja
REACH-konform Ja

Zertifizierungen und Dokumente

REACH declaration HNB101H (english)
PDF
103,10 kB
RoHS declaration HNB101H (english)
PDF
103,59 kB

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild HNB101H | Hager Deutschland

    Produktbild HNB101H

  • Montageanleitung

    Bild Montageanleitung International 2021-06-09 | Hager Deutschland

    Montageanleitung International 2021-06-09

    PDF
    9,54 MB
  • Tipps

    Bild Hager Tipp 34 | Hager Deutschland

    Hager Tipp 34

    Niederspannungs-Schaltgerätekombinationen (20DE0088)

    PDF
    3,01 MB
  • Konformitätserklärung

    Bild Konformitätserklärung en-GB 2024-09-19 | Hager Deutschland

    Konformitätserklärung en-GB 2024-09-19

    PDF
    326,09 kB
    Bild Konformitätserklärung en-GB 2024-09-19 | Hager Deutschland

    Konformitätserklärung en-GB 2024-09-19

    PDF
    329,43 kB
Mehr Downloads
Bild Technische Fragen? | Hager Deutschland

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.

06842 945-9701
*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.

Produkt­ka­talog

  • Zählerplatzsysteme
  • Verteilersysteme
  • Schal­t- und Schutz­ge­rä­te
  • Reihen­ein­bau­ge­rä­te
  • Ener­gie­ma­na­ge­ment
  • Ladestationen
  • Lei­tungs­füh­rungs­sys­te­me
  • Raum­an­schluss­sys­te­me
  • Schalt­er­pro­gram­me - De­sign
  • Schalt­er­pro­gram­me - Funk­ti­on
  • Be­we­gungs- und Prä­senz­mel­der
  • Si­cherheits­tech­nik
  • Ge­bäu­de­sys­tem­tech­nik KNX
  • Tür­kom­mu­ni­ka­ti­on

Support

  • Kontakt
  • Downloads
  • Apps und Software
  • Konfiguratoren und Bestellhilfen
  • Mediathek

Unternehmen

  • Über uns
  • Nachhaltigkeit
  • Messen und Events
  • Karriere
  • Presse

Wer sind wir?

  • Drei Marken, ein Ziel: Hager stellt Lösungen und Dienstleistungen für Elektroinstallationen bereit, die das gesamte Spektrum im Wohn- und Zweckbau abdecken.

Folgen Sie uns

  • Impressum
  • Datenschutz
  • Richtlinie zur Offenlegung von Schwachstellen

Hager Vertriebsgesellschaft mbH & Co. KG
