Leitungsschutzschalter 2 polig 15kA D-Charakteristik 125A 3 Module HMD299
EAN
3250613230302
Marke
Hager
VPE
1 Stück
Preisgruppe
H201
Passende Tools
Preis
359,70 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
AOB 125 A Typ A-HI 2 Produkte verfügbar -
Verriegelungsfunktionen 2 Produkte verfügbar -
Phasentrennungsfunktionen 1 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Unterspannungsauslöser 2 Produkte verfügbar
Optionales Zubehör
-
BTH280E
Fehlerstromblock 2polig 125A Fehlerstrom einstellbar Type HI
275,70 € / Stück* -
BDH280EFehlerstromblock 2polig 125A 30mA Type A HI
260,80 € / Stück*
-
MZN131
Phasenabschottung für Leitungsschutzschalter 15kA
18,40 € / Set*
-
MZN130
Klemmenabdeckung für Leitungsschutzschalter 15kA 1 polig
18,40 € / Stück*
-
LZ060
Distanzstück für Wärmeentlastung
3,35 € / Stück*
-
MZ206
Unterspannungsauslöser für MCB RCBO < 125A 230V AC
60,40 € / Stück* -
MZ205Unterspannungsauslöser für MCB RCBO < 125A 48V DC
60,40 € / Stück*
-
MZ204Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
60,40 € / Stück* -
MZ203Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
60,40 € / Stück*
-
L061Erhöhungsprofil 15mm, 1 Modul
2,10 € / Stück*
Technische Merkmale
Architektur
-
Polart2P
-
AuslösecharakteristikD
Spannung
-
Bemessungsbetriebsspannung Ue415 - 415 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit Uimp6000 V
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Strom
-
Nennstrom125 A
-
Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC 60898-17,50 kA
-
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-115 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-215 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-215 kA
-
Nennstrom bei 30°C125 A
-
Nennstrom bei 35°C122 A
-
Nennstrom bei 40 °C119 A
-
Nennstrom bei 45 °C115,70 A
-
Nennstrom bei 50 °C112 A
-
Nennstrom bei 55°C109,10 A
-
Nennstrom bei 60°C105,60 A
Elektrische Hauptattribute
-
Bemessungsschaltvermögen Icn nach IEC 60898-115 kA
Installation, Montage
-
Nominales Drehmoment3,5 - 5,0 Nm
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
-
Typ untere Anschlussklemme für modulare GeräteSchraubanschluss
-
Nominales Drehmoment Untere Klemme3,60 - 3,60 Nm
-
Nominales Drehmoment Obere Klemme3,60 - 3,60 Nm
Leistung
-
Gesamtverlustleistung unter Nennstrom21 W
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele4000
-
Gerätelebensdauer, mechanische Schaltspiele20000
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1 - 70 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1 - 50 mm²
-
Anschlussquerschnitt bei flexiblem Leiter50 mm²
-
Anschlussquerschnitt bei starrem Leiter70 mm²
Einsatzbedingungen
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-23
-
LuftfeuchtigkeitsschutzFür alle Klimabereiche
-
Betriebstemperatur-25 - 70 °C
Kapazität
-
Anzahl Module3
Konnektivität
-
Ausrichtung obere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Ausrichtung untere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
Abmessungen
-
Höhe90 mm
-
Breite53 mm
-
Tiefe70 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HMD299
-

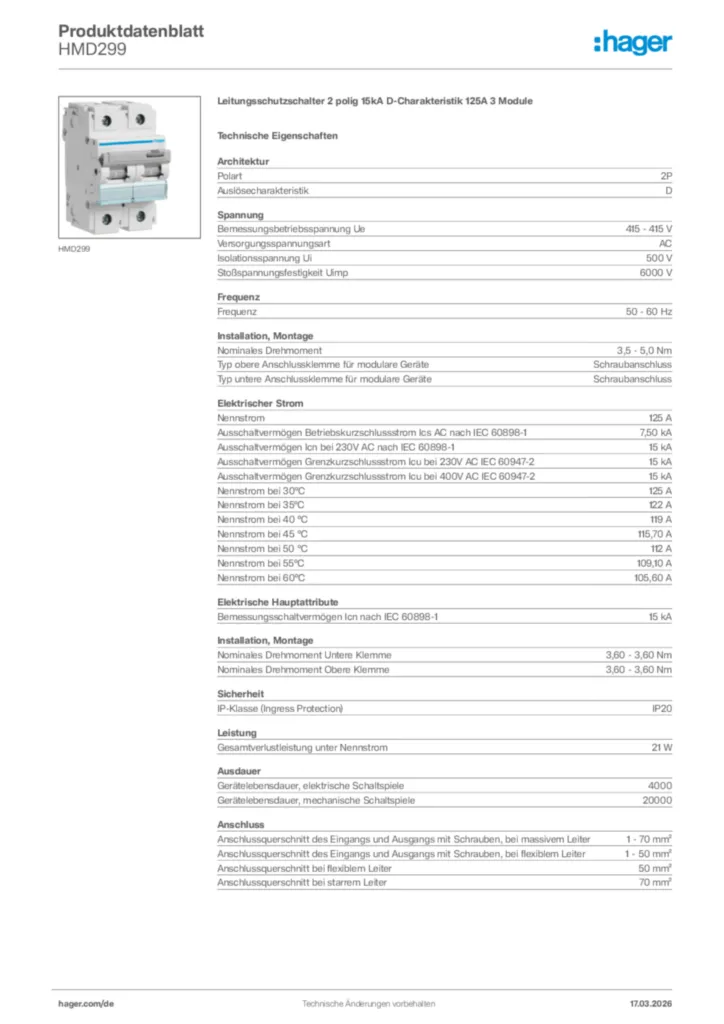

Produktdatenblatt
Hager Produktdatenblatt HMD299
Leitungsschutzschalter 2 polig 15kA D-Charakteristik 125A 3 Module
PDF -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2021-07-16
PDF100,75 kB
Declaration
Konformitätserklärung International 2023-05-12
PDF439,38 kB
Declaration
Konformitätserklärung International 2023-05-12
PDF454,73 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HMD499Leitungsschutzschalter 4 polig 15kA D-Charakteristik 125A 6 ModulePreis751,20 €/ Stück * -
2
HMD490Leitungsschutzschalter 4 polig 15kA D-Charakteristik 100A 6 ModulePreis666,90 €/ Stück * -
3
HMD480Leitungsschutzschalter 4 polig 15kA D-Charakteristik 80A 6 ModulePreis590,80 €/ Stück * -
4
HMD399Leitungsschutzschalter 3 polig 15kA D-Charakteristik 125A 4.5 ModulePreis566,40 €/ Stück * -
5
HMD390Leitungsschutzschalter 3 polig 15kA D-Charakteristik 100A 4.5 ModulePreis490,50 €/ Stück *
Ausschreibungstext
Leitungsschutzschalter 2 polig 15kA D-Charakteristik 125A 3 Module
Leitungsschutzschalter nach IEC 60898-1, DIN EN 60898-1 (VDE 0641-11), IEC 60947-2, DIN EN 60947-2 (VDE 0660-101), mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Anschlussklemme mit Klemmkraftausgleich, Klemmkraftverstärkung und Klemmbacken. Abgangsseitiger Nebenanschluss für Flachstecker. Verriegelungs- und Plombiermöglichkeiten direkt am Knebel. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Polart: 2P
Auslösecharakteristik: D
Anzahl Module: 3
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 6000 V
Nennstrom: 125 A
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 15 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2: 15 kA
Bemessungsschaltvermögen Icn nach IEC 60898-1: 15 kA
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 70 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 50 mm²
Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 3
Fabrikat : Hager oder gleichwertig
Artikel : HMD299
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Leitungsschutzschalter nach IEC 60898-1, DIN EN 60898-1 (VDE 0641-11), IEC 60947-2, DIN EN 60947-2 (VDE 0660-101), mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Anschlussklemme mit Klemmkraftausgleich, Klemmkraftverstärkung und Klemmbacken. Abgangsseitiger Nebenanschluss für Flachstecker. Verriegelungs- und Plombiermöglichkeiten direkt am Knebel. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Polart: 2P
Auslösecharakteristik: D
Anzahl Module: 3
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit Uimp: 6000 V
Nennstrom: 125 A
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 15 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2: 15 kA
Bemessungsschaltvermögen Icn nach IEC 60898-1: 15 kA
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 70 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 50 mm²
Grad der Verunreinigung nach IEC 60664/IEC 60947-2: 3
Fabrikat : Hager oder gleichwertig
Artikel : HMD299
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
