Hilfskontakt / Hilfsschalter für MCB RCBO 125A 1 Schließer und 1 Öffner 6A 240V MZ201
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
Nennstrom6 A
-
Anschluss-/SteckertypSchraubanschluss
-
MontageartKlickbefestigung
-
Anzahl Module0,50
-
Kontaktart1Ö+1S
-
Anschlussquerschnitt bei flexiblem Leiter6 mm²
-
Anschlussquerschnitt bei starrem Leiter10 mm²
-
Isolationsspannung Ui4000 V
-
VersorgungsspannungsartAC
-
Gerätelebensdauer, mechanische Schaltspiele12000
-
Gerätelebensdauer, elektrische Schaltspiele6000
-
Betriebstemperatur-25 - 60 °C
-
Lager-/Transporttemperatur-40 - 80 °C
-
Gesamtverlustleistung unter Nennstrom0,10 W
-
Höhe80 mm
-
Breite9,50 mm
-
Tiefe40 mm
-
Anzahl Umschalter0
-
Anzahl Öffnerkontakte1
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

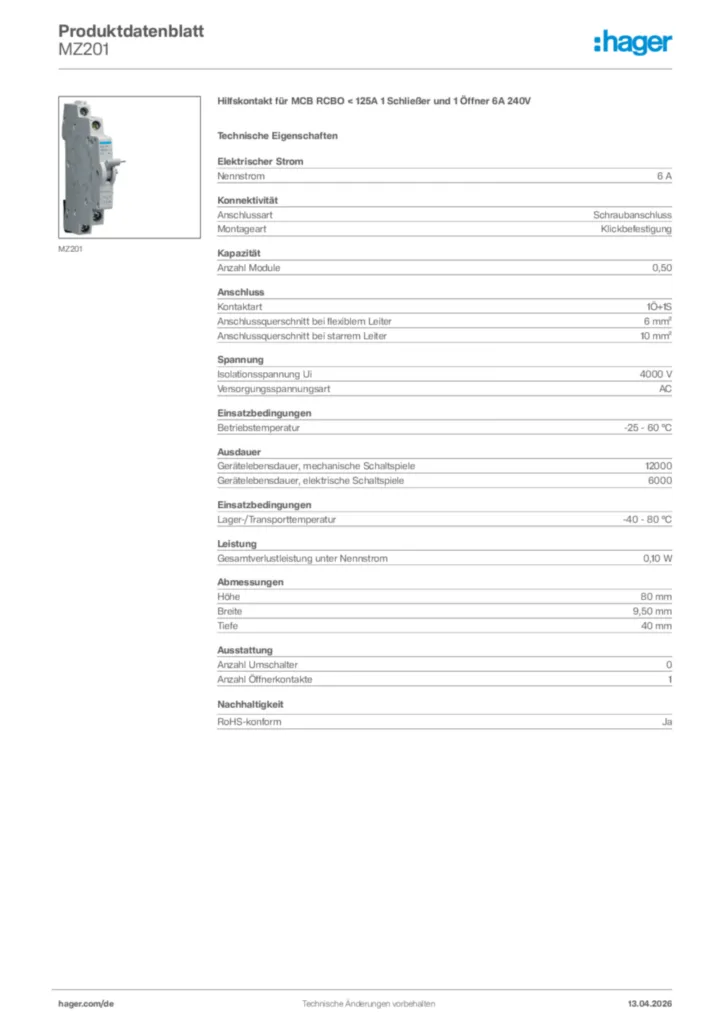

Produktbild MZ201
-
