Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC MZ204
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
Anzugsverbrauch27 VA
-
Betriebstemperatur-25 - 60 °C
-
Steuerspannung AC24 - 48 V
-
Steuerspannung DC12 - 48 V
-
VersorgungsspannungsartAC/DC
-
Isolationsspannung Ui4000 V
-
Höhe83 mm
-
Breite18 mm
-
Tiefe68 mm
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild MZ204
-
Bestellhilfe
Kleinverteiler und Modulargeräte
Bestellhilfe de-DE 2023-11-17
PDF7,45 MB -
Promotional
360°-Ansicht - Phasenschiene senkrecht
Promotional de-DE 2023-07-13
URL360°-Ansicht - Phasenschiene waagerecht
Promotional de-DE 2022-08-29
URL -
Tipps
Hager Tipp 21
Tipps de-DE 2021-05-19
PDF1,07 MB -
Produktinformation
Fehlerstromschutzschalter
Produktinformation de-DE 2021-11-02
PDF3,81 MB -
Technische Beilage (single-product)
Technischer Anhang - FI/LS-Schalter
Technische Beilage (multi-product) de-DE 2022-02-23
PDF894,02 kBTechnischer Anhang - Fehlerstromschutzschalter
Technische Beilage (multi-product) de-DE 2022-02-23
PDF1,29 MBVerlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -

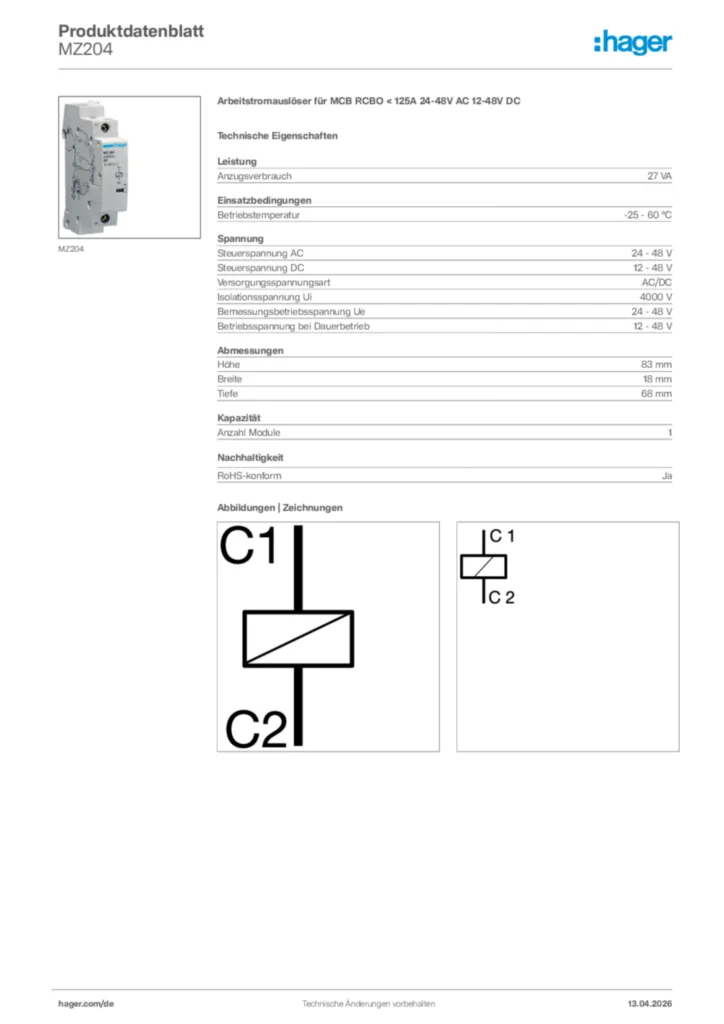

Produktdatenblatt
