Hager

HMD490

Leitungsschutzschalter 4 polig 15kA D-Charakteristik 100A 6 Module
Best-Nr.
HMD490
EAN-Nr.
3250613230357
VPE
1 Stück
Preisgruppe
H201
Preis
578,80 € / Stück *

Technische Merkmale

  • Nennstrom
    • 100 A
  • Polart
    • 4 P
  • Auslösercharakteristik
    • D
  • Ausschaltvermögen Icn AC nach IEC 60898-1
    • 15 kA
  • Anzahl Module
    • 6
  • Polanzahl
    • 4 P
  • Bemessungsbetriebsspannung Ue
    • 415 V
  • Ausschaltvermögen Grenzkurzschlussstrom Icu AC IEC 60947-2
    • 15 kA
  • Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1
    • 15 kA
  • Isolationsspannung
    • 500 V
  • Stoßspannungsfestigkeit
    • 6000 V
  • Anschlussquerschn. des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter
    • 1 / 70 mm²
  • Anschlussquerschn. des Zugangs und Ausgangs mit Schrauben, bei flexiblem Leiter
    • 1 / 50 mm²
  • Drehmoment
    • 3,5 bis 5Nm
  • Gesamtverlustleistung unter Nennstrom
    • 28.1 W
  • Gerätelebensdauer, elektrische Schaltspiele
    • 4000
  • Gerätelebensdauer mechanische Schaltspiele
    • 20000

Downloads

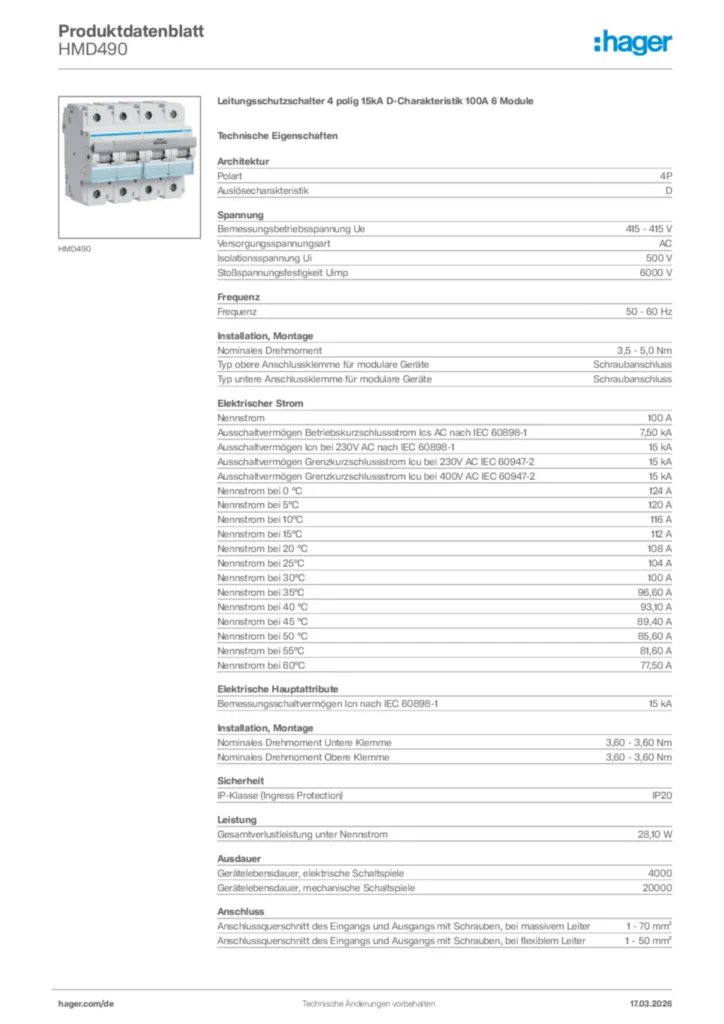

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für HMD490

  • Technischer Anhang

  • Technischer Anhang - Leitungsschutzschalter

    Stand: 01.01.2020

    PDF
    1 MB
  • Technische Information

  • Verlustleistungsdatenblatt

    PDF
    847 KB
Weitere Downloads

Ausschreibungstext

Leitungsschutzschalter 4 polig 15kA D-Charakteristik 100A 6 Module
Leitungsschutzschalter nach IEC 60898-1, IEC 40946-2, DIN EN 60898-1, DIN EN 60947-2 , Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit VDE Zeichen. LS mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Anschlussklemme mit Klemmkraftausgleich, Klemmkraftverstärkung und Klemmbacken. Abgangsseitiger Nebenanschluss für Flachstecker. Verriegelungs- und Plombiermöglichkeiten direkt am Knebel. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
  • Nennstrom :100 A
  • Auslösercharakteristik :D
  • Ausschaltvermögen Icn AC nach IEC 60898-1 :15 kA
  • Anzahl Module :6
  • Polanzahl :4 P
  • Bemessungsbetriebsspannung Ue :415 V
  • Ausschaltvermögen Grenzkurzschlussstrom Icu AC IEC 60947-2 :15 kA
  • Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1 :15 kA
  • Isolationsspannung :500 V
  • Stoßspannungsfestigkeit :6000 V
  • Anschlussquerschn. des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter :1 / 70 mm²
  • Anschlussquerschn. des Zugangs und Ausgangs mit Schrauben, bei flexiblem Leiter :1 / 50 mm²

Fabrikat : Hager oder gleichwertig
Artikel : HMD490
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
