Fehlerstromblock 4polig 125A Fehlerstrom einstellbar Type HI BTH480E
EAN
3250611500087
Marke
Hager
VPE
1 Stück
Preisgruppe
H279
Passende Tools
Preis
802,50 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
Elektrischer Strom
-
Nennstrom125 A
-
Bemessungsfehlerstrom Idn300 mA, 500 mA, 1000 mA
Architektur
-
Polanzahl4
Frequenz
-
Frequenz50 - 50 Hz
Installation, Montage
-
Nominales Drehmoment3,50 - 3,50 Nm
Leistung
-
Gesamtverlustleistung unter Nennstrom15 W
Ausdauer
-
Gerätelebensdauer, mechanische Schaltspiele7000
-
Gerätelebensdauer, elektrische Schaltspiele1000
Spannung
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit6000 V
Sicherheit
-
Typ des FehlerstromschutzesA HI
Kapazität
-
Anzahl Module6
Konnektivität
-
AnschlussartSchraubanschluss
-
Ausrichtung untere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
Abmessungen
-
Höhe103 mm
-
Breite213 mm
-
Tiefe69 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

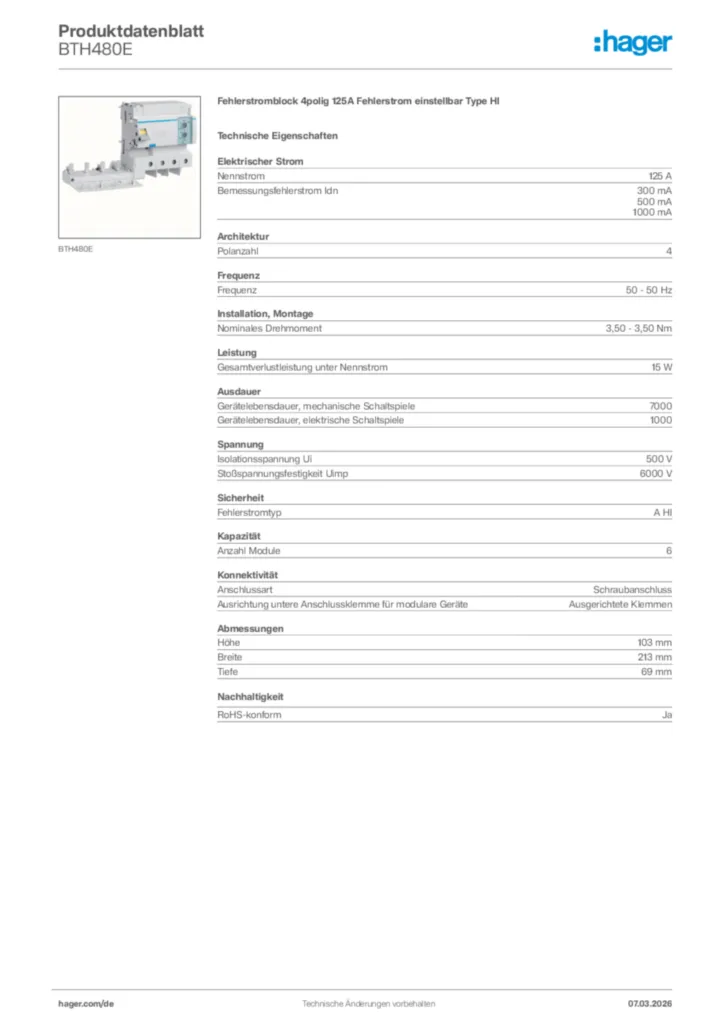

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild BTH480E
-
Montageanleitung
Montageanleitung en-GB, es-ES, fr-FR, de-DE, it-IT, pt-PT 2022-03-09
PDF945,34 kB -
Technische Beilage (single-product)
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2021-11-10
PDF920,46 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BDH280EFehlerstromblock 2polig 125A 30mA Type A HIPreis256,20 €/ Stück * -
2
BDH380EFehlerstromblock 3polig 125A 30mA Type A HIPreis523,10 €/ Stück * -
3
BDH480EFehlerstromblock 4polig 125A 30mA Type A HIPreis763,10 €/ Stück * -
4
BTH280EFehlerstromblock 2polig 125A Fehlerstrom einstellbar Type HIPreis270,80 €/ Stück * -
5
BTH380EFehlerstromblock 3polig 125A Fehlerstrom einstellbar Type HIPreis537,60 €/ Stück *
Ausschreibungstext
Fehlerstromblock 4polig 125A Fehlerstrom einstellbar Type HI
FI-Block Typ A HI (pulsstromsensitiv und High Immunity) nach DIN EN 61009-1 (VDE 0664-20) anbaubar an Leitungsschutzschalter. Mit Klemmkraftverstärkung und Hutschienen-Clip mit zwei Haltepositionen. Gerät ist plombierbar.
Nennstrom: 125 A
Bemessungsfehlerstrom Idn: 300 mA
500 mA
1000 mA
Polanzahl: 4
Frequenz: 50 - 50 Hz
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 6000 V
Typ des Fehlerstromschutzes: A HI
Anzahl Module: 6
Fabrikat : Hager oder gleichwertig
Artikel : BTH480E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
FI-Block Typ A HI (pulsstromsensitiv und High Immunity) nach DIN EN 61009-1 (VDE 0664-20) anbaubar an Leitungsschutzschalter. Mit Klemmkraftverstärkung und Hutschienen-Clip mit zwei Haltepositionen. Gerät ist plombierbar.
Nennstrom: 125 A
Bemessungsfehlerstrom Idn: 300 mA
500 mA
1000 mA
Polanzahl: 4
Frequenz: 50 - 50 Hz
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 6000 V
Typ des Fehlerstromschutzes: A HI
Anzahl Module: 6
Fabrikat : Hager oder gleichwertig
Artikel : BTH480E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
