Fehlerstromblock 3polig 125A 30mA Type A HI BDH380E
EAN
3250611340041
Marke
Hager
VPE
1 Stück
Preisgruppe
H279
Passende Tools
Preis
523,10 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
Elektrischer Strom
-
Nennstrom125 A
-
Bemessungsfehlerstrom Idn30 mA
Architektur
-
Polanzahl3
Frequenz
-
Frequenz50 - 50 Hz
Installation, Montage
-
Nominales Drehmoment3,50 - 3,50 Nm
Leistung
-
Gesamtverlustleistung unter Nennstrom11,25 W
Ausdauer
-
Gerätelebensdauer, mechanische Schaltspiele7000
-
Gerätelebensdauer, elektrische Schaltspiele1000
Spannung
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit6000 V
Sicherheit
-
Typ des FehlerstromschutzesA HI
Kapazität
-
Anzahl Module6
Konnektivität
-
AnschlussartSchraubanschluss
-
Ausrichtung untere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
Abmessungen
-
Höhe103 mm
-
Breite187 mm
-
Tiefe69 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

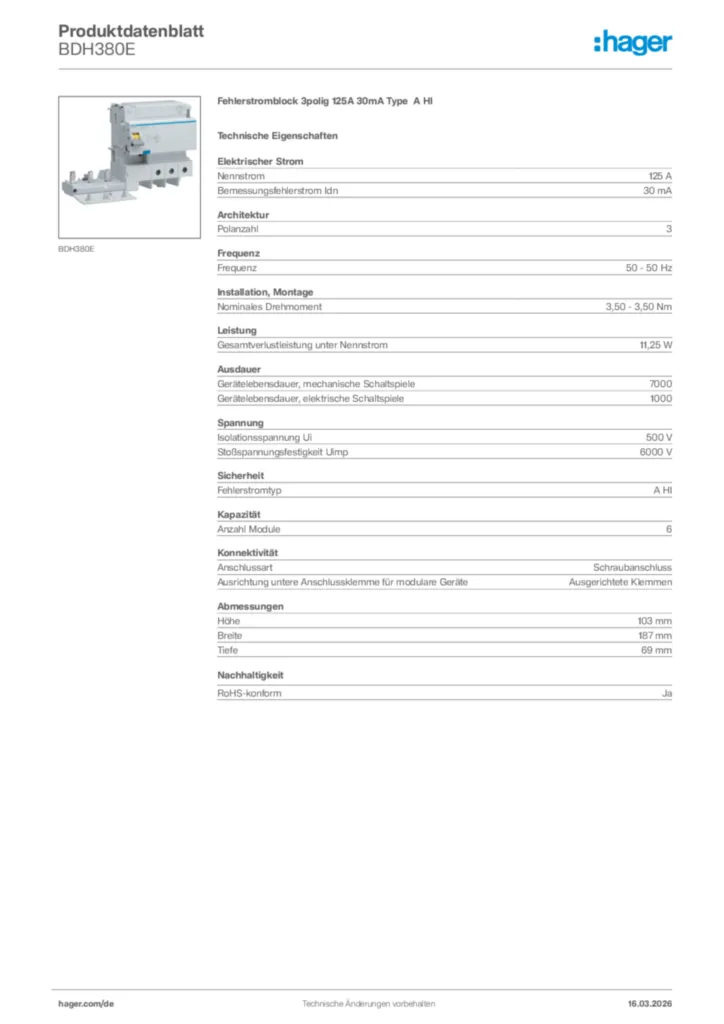

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild BDH380E
-
Montageanleitung
Montageanleitung en-GB, es-ES, fr-FR, de-DE, it-IT, pt-PT 2022-03-09
PDF945,34 kB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2021-11-10
PDF920,46 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
BDH280EFehlerstromblock 2polig 125A 30mA Type A HIPreis256,20 €/ Stück * -
2
BDH480EFehlerstromblock 4polig 125A 30mA Type A HIPreis763,10 €/ Stück * -
3
BTH280EFehlerstromblock 2polig 125A Fehlerstrom einstellbar Type HIPreis270,80 €/ Stück * -
4
BTH380EFehlerstromblock 3polig 125A Fehlerstrom einstellbar Type HIPreis537,60 €/ Stück * -
5
BTH480EFehlerstromblock 4polig 125A Fehlerstrom einstellbar Type HIPreis802,50 €/ Stück *
Ausschreibungstext
Fehlerstromblock 3polig 125A 30mA Type A HI
FI-Block Typ A HI (pulsstromsensitiv und High Immunity) nach DIN EN 61009-1 (VDE 0664-20) anbaubar an Leitungsschutzschalter. Mit Klemmkraftverstärkung und Hutschienen-Clip mit zwei Haltepositionen. Gerät ist plombierbar.
Nennstrom: 125 A
Bemessungsfehlerstrom Idn: 30 mA
Polanzahl: 3
Frequenz: 50 - 50 Hz
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 6000 V
Typ des Fehlerstromschutzes: A HI
Anzahl Module: 6
Fabrikat : Hager oder gleichwertig
Artikel : BDH380E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
FI-Block Typ A HI (pulsstromsensitiv und High Immunity) nach DIN EN 61009-1 (VDE 0664-20) anbaubar an Leitungsschutzschalter. Mit Klemmkraftverstärkung und Hutschienen-Clip mit zwei Haltepositionen. Gerät ist plombierbar.
Nennstrom: 125 A
Bemessungsfehlerstrom Idn: 30 mA
Polanzahl: 3
Frequenz: 50 - 50 Hz
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 6000 V
Typ des Fehlerstromschutzes: A HI
Anzahl Module: 6
Fabrikat : Hager oder gleichwertig
Artikel : BDH380E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
