Hager

HMC490

Leitungsschutzschalter 4 polig 15kA C-Charakteristik 100A 6 Module
Best-Nr.
HMC490
EAN-Nr.
3250613230234
VPE
1 Stück
Preisgruppe
H201
Preis
488,10 € / Stück *

Technische Merkmale

  • Nennstrom
    • 100 A
  • Polart
    • 4 P
  • Auslösercharakteristik
    • C
  • Ausschaltvermögen Icn AC nach IEC 60898-1
    • 15 kA
  • Anzahl Module
    • 6
  • Polanzahl
    • 4 P
  • Bemessungsbetriebsspannung Ue
    • 415 V
  • Ausschaltvermögen Grenzkurzschlussstrom Icu AC IEC 60947-2
    • 15 kA
  • Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1
    • 15 kA
  • Isolationsspannung
    • 500 V
  • Stoßspannungsfestigkeit
    • 6000 V
  • Anschlussquerschn. des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter
    • 1 / 70 mm²
  • Anschlussquerschn. des Zugangs und Ausgangs mit Schrauben, bei flexiblem Leiter
    • 1 / 50 mm²
  • Drehmoment
    • 3,5 bis 5Nm
  • Gesamtverlustleistung unter Nennstrom
    • 28.1 W
  • Gerätelebensdauer, elektrische Schaltspiele
    • 4000
  • Gerätelebensdauer mechanische Schaltspiele
    • 20000

Downloads

  • Produktbild für HMC490

  • Kataloge

  • Modulargeräte

    Bestellübersicht Januar 2019 (18DE0357)

    PDF
    7 MB
  • Technischer Anhang

  • Technischer Anhang - Leitungsschutzschalter

    Stand: 01.01.2020

    PDF
    1 MB

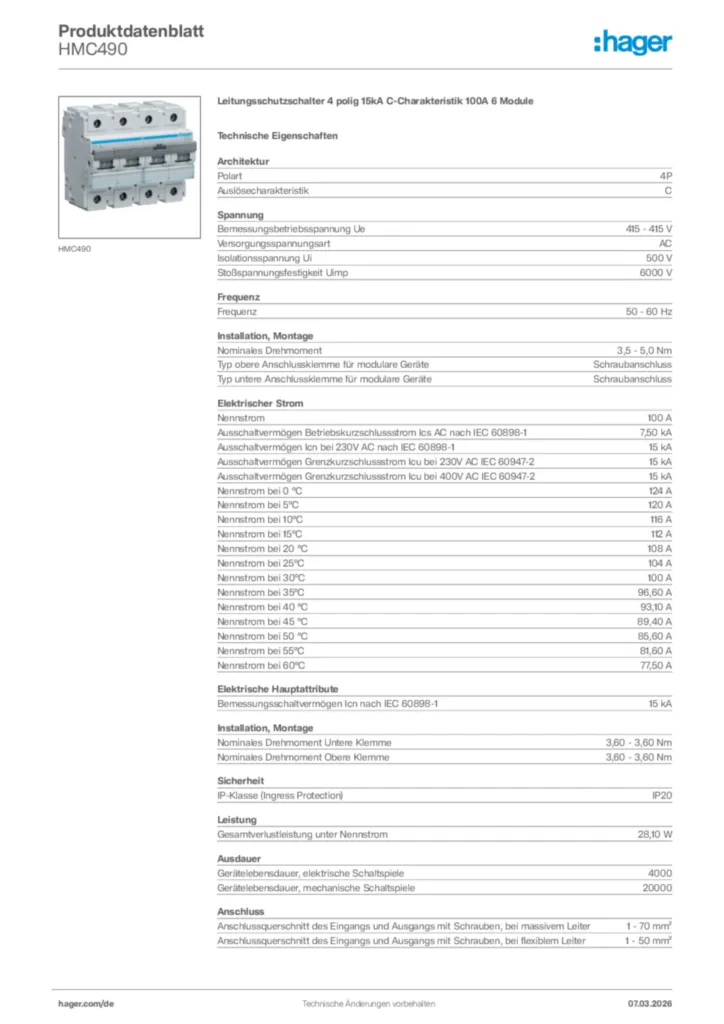

  • Technische Information

  • Verlustleistungsdatenblatt

    PDF
    864 KB
Weitere Downloads

Ausschreibungstext

Leitungsschutzschalter 4 polig 15kA C-Charakteristik 100A 6 Module
Leitungsschutzschalter nach IEC 60898-1, IEC 40946-2, DIN EN 60898-1, DIN EN 60947-2 , Berührungsschutz IP2x nach DIN VDE 0106 Teil 100 mit VDE Zeichen. LS mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Anschlussklemme mit Klemmkraftausgleich, Klemmkraftverstärkung und Klemmbacken. Abgangsseitiger Nebenanschluss für Flachstecker. Verriegelungs- und Plombiermöglichkeiten direkt am Knebel. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
  • Nennstrom :100 A
  • Auslösercharakteristik :C
  • Ausschaltvermögen Icn AC nach IEC 60898-1 :15 kA
  • Anzahl Module :6
  • Polanzahl :4 P
  • Bemessungsbetriebsspannung Ue :415 V
  • Ausschaltvermögen Grenzkurzschlussstrom Icu AC IEC 60947-2 :15 kA
  • Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1 :15 kA
  • Isolationsspannung :500 V
  • Stoßspannungsfestigkeit :6000 V
  • Anschlussquerschn. des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter :1 / 70 mm²
  • Anschlussquerschn. des Zugangs und Ausgangs mit Schrauben, bei flexiblem Leiter :1 / 50 mm²

Fabrikat : Hager oder gleichwertig
Artikel : HMC490
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.

06842 945-9701
*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
