Leitungsschutzschalter 2 polig 15kA C-Charakteristik 100A 3 Module HMC290
EAN
3250613230173
Marke
Hager
VPE
1 Stück
Preisgruppe
H201
Passende Tools
Preis
283,50 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
AOB 125 A Typ A-HI 2 Produkte verfügbar -
Hutschienenadapter 1 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar -
Arbeitsstromauslöser 2 Produkte verfügbar -
Mehr sehen 7 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
BDH280E
Fehlerstromblock 2polig 125A 30mA Type A HI
256,20 € / Stück* -
BTH280EFehlerstromblock 2polig 125A Fehlerstrom einstellbar Type HI
270,80 € / Stück*
-
L061
Erhöhungsprofil 15mm, 1 Modul
2,05 € / Stück*
-
LZ060
Distanzstück für Wärmeentlastung
3,30 € / Stück*
-
MZ203
Arbeitstromauslöser für MCB RCBO < 125A 230-415V AC 110-130V DC
59,00 € / Stück* -
MZ204Arbeitstromauslöser für MCB RCBO < 125A 24-48V AC 12-48V DC
59,00 € / Stück*
-
MZ205Unterspannungsauslöser für MCB RCBO < 125A 48V DC
59,00 € / Stück* -
MZ206Unterspannungsauslöser für MCB RCBO < 125A 230V AC
59,00 € / Stück*
-
MZN131Phasenabschottung für Leitungsschutzschalter 15kA
18,00 € / Set*
-
S014Vorhängeschloß mit 3 Schlüsseln
6,60 € / Stück*
-
MZN130Klemmenabdeckung für Leitungsschutzschalter 15kA 1 polig
18,00 € / Stück*
Technische Merkmale
Architektur
-
Polart2P
-
AuslösecharakteristikC
Spannung
-
Bemessungsbetriebsspannung Ue415 - 415 V
-
VersorgungsspannungsartAC
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit6000 V
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment3,5 - 5,0 Nm
-
Typ obere Anschlussklemme für modulare GeräteSchraubanschluss
-
Typ untere Anschlussklemme für modulare GeräteSchraubanschluss
Elektrischer Strom
-
Nennstrom100 A
-
Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC 60898-17,50 kA
-
Ausschaltvermögen Icn bei 230V AC nach IEC 60898-115 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-215 kA
-
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-215 kA
-
Nennstrom bei 0 °C124 A
-
Nennstrom bei 5°C120 A
-
Nennstrom bei 10°C116 A
-
Nennstrom bei 15°C112 A
-
Nennstrom bei 20 °C108 A
-
Nennstrom bei 25°C104 A
-
Nennstrom bei 30°C100 A
-
Nennstrom bei 35°C96,60 A
-
Nennstrom bei 40 °C93,10 A
-
Nennstrom bei 45 °C89,40 A
-
Nennstrom bei 50 °C85,60 A
-
Nennstrom bei 55°C81,60 A
-
Nennstrom bei 60°C77,50 A
Elektrische Hauptattribute
-
Bemessungsschaltvermögen Icn nach IEC 60898-115 kA
-
Nominales Drehmoment Untere Klemme3,60 - 3,60 Nm
-
Nominales Drehmoment Obere Klemme3,60 - 3,60 Nm
Leistung
-
Gesamtverlustleistung unter Nennstrom16,33 W
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele4000
-
Gerätelebensdauer, mechanische Schaltspiele20000
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1 - 70 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1 - 50 mm²
Einsatzbedingungen
-
Grad der Verunreinigung nach IEC 60664/IEC 60947-23
-
LuftfeuchtigkeitsschutzFür alle Klimabereiche
Kapazität
-
Anzahl Module3
Konnektivität
-
Ausrichtung obere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
-
Ausrichtung untere Anschlussklemme für modulare GeräteAusgerichtete Klemmen
Abmessungen
-
Höhe90 mm
-
Breite53 mm
-
Tiefe70 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

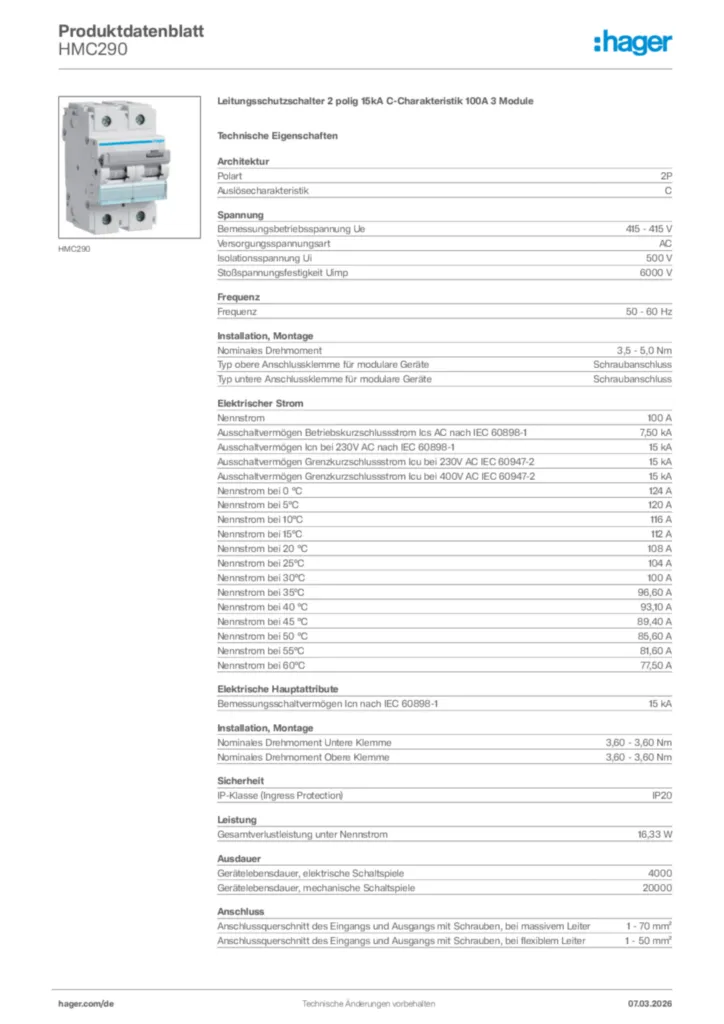

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HMC290
-
Technische Beilage (single-product)
Technischer Anhang - LS-Schalter
Stand: 01.04.2022
PDF1,84 MB
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-05-12
PDF439,38 kB
Declaration
Konformitätserklärung International 2023-05-12
PDF454,73 kB
Declaration
Konformitätserklärung International 2021-07-16
PDF100,75 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
MBS116Leitungsschutzschalter 1 polig 6kA B-Charakteristik 16A Quick Connect 1 ModulPreis11,60 €/ Stück * -
2
MBS316Leitungsschutzschalter 3 polig 6kA B-Charakteristik 16A Quick Connect 3 ModulePreis77,40 €/ Stück * -
3
MCS116Leitungsschutzschalter 1 polig 6kA C-Charakteristik 16A Quick Connect 1 ModulPreis28,10 €/ Stück * -
4
MCS316Leitungsschutzschalter 3 polig 6kA C-Charakteristik 16A Quick Connect 3 ModulePreis117,80 €/ Stück * -
5
MBN116Leitungsschutzschalter 1 polig 6kA B-Charakteristik 16A 1 ModulPreis10,70 €/ Stück *
Ausschreibungstext
Leitungsschutzschalter 2 polig 15kA C-Charakteristik 100A 3 Module
Leitungsschutzschalter nach IEC 60898-1, DIN EN 60898-1 (VDE 0641-11), IEC 60947-2, DIN EN 60947-2 (VDE 0660-101), mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Anschlussklemme mit Klemmkraftausgleich, Klemmkraftverstärkung und Klemmbacken. Abgangsseitiger Nebenanschluss für Flachstecker. Verriegelungs- und Plombiermöglichkeiten direkt am Knebel. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Polart: 2P
Auslösecharakteristik: C
Anzahl Module: 3
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 6000 V
Nennstrom: 100 A
Ausschaltvermögen Icn bei 230 V AC nach IEC60898-1: 15 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230 V AC IEC60947-2: 15 kA
Ausschaltvermögen Icn AC nach IEC60898-1: 15 kA
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 70 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 50 mm²
Grad der Verunreinigung nach IEC60664 / IEC60947-2: 3
Fabrikat : Hager oder gleichwertig
Artikel : HMC290
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Leitungsschutzschalter nach IEC 60898-1, DIN EN 60898-1 (VDE 0641-11), IEC 60947-2, DIN EN 60947-2 (VDE 0660-101), mit zeitverzögertem thermischem Auslöser für Überlastschutz und elektromagnetischer Auslöser für Kurzschlussschutz. Anschlussklemme mit Klemmkraftausgleich, Klemmkraftverstärkung und Klemmbacken. Abgangsseitiger Nebenanschluss für Flachstecker. Verriegelungs- und Plombiermöglichkeiten direkt am Knebel. Geeignet zum nachträglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Polart: 2P
Auslösecharakteristik: C
Anzahl Module: 3
Isolationsspannung Ui: 500 V
Stoßspannungsfestigkeit: 6000 V
Nennstrom: 100 A
Ausschaltvermögen Icn bei 230 V AC nach IEC60898-1: 15 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230 V AC IEC60947-2: 15 kA
Ausschaltvermögen Icn AC nach IEC60898-1: 15 kA
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 - 70 mm²
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 - 50 mm²
Grad der Verunreinigung nach IEC60664 / IEC60947-2: 3
Fabrikat : Hager oder gleichwertig
Artikel : HMC290
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
