HHS160DC - Leistungsschalter h3+ P160 TM ADJ 3P3D 160A 25kA CTC

Kompaktleistungsschalter

Leistungsschalter h3+ P160 TM ADJ 3P3D 160A 25kA CTC HHS160DC

Name: HHS160DC
Brand: Hager
SKU: HHS160DC20
Price: 754.5 EUR

EAN

3250613178048

Marke

Hager

VPE

1 Stück

Preisgruppe

H406

Passende Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Preis

754,50 €

/ Stück *

Fachgroßhandel finden

Einer Liste hinzufügen

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

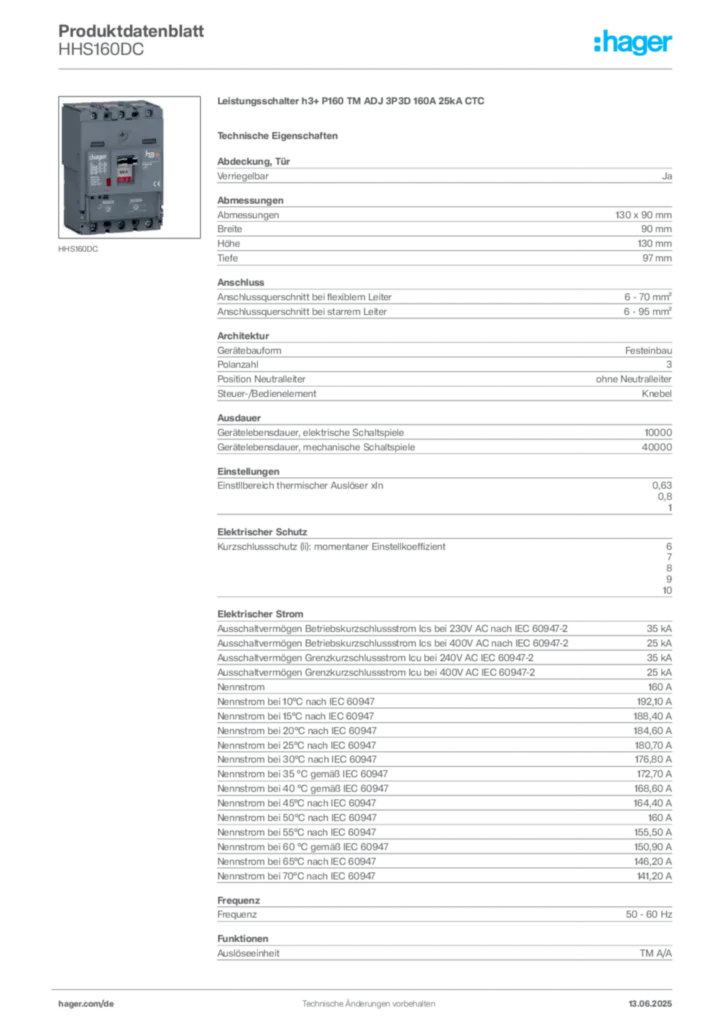

Kontakt Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

Arbeitsstromauslöser 5 Produkte verfügbar
Unterspannungsauslöser 8 Produkte verfügbar
Hilfsschalterblock 4 Produkte verfügbar
Verriegelungsfunktionen 5 Produkte verfügbar
Handgriff für Schaltgeräte 1 Produkte verfügbar
Mehr sehen 14 weitere Produkte verfügbar

Technische Merkmale

Nennstrom

160 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2

25 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2

35 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2

35 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2

25 kA
Nennstrom bei 10°C nach IEC 60947

192,10 A
Nennstrom bei 15°C nach IEC 60947

188,40 A
Nennstrom bei 20°C nach IEC 60947

184,60 A
Nennstrom bei 25°C nach IEC 60947

180,70 A
Nennstrom bei 30°C nach IEC 60947

176,80 A
Nennstrom bei 35 °C gemäß IEC 60947

172,70 A
Nennstrom bei 40 °C gemäß IEC 60947

168,60 A
Nennstrom bei 45°C nach IEC 60947

164,40 A
Nennstrom bei 50°C nach IEC 60947

160 A
Nennstrom bei 55°C nach IEC 60947

155,50 A
Nennstrom bei 60 °C gemäß IEC 60947

150,90 A
Nennstrom bei 65°C nach IEC 60947

146,20 A
Nennstrom bei 70°C nach IEC 60947

141,20 A

Polanzahl

3
Steuer-/Bedienelement

Knebel
Gerätebauform

Festeinbau
Position Neutralleiter

ohne Neutralleiter

Frequenz

50 - 60 Hz

Stoßspannungsfestigkeit

8000 V
Isolationsspannung Ui

800 V
Bemessungsbetriebsspannung Ue

220 - 690 V

Auslöseeinheit

TM A/A

Gesamtverlustleistung unter Nennstrom

42,30 W

Gerätelebensdauer, elektrische Schaltspiele

10000
Gerätelebensdauer, mechanische Schaltspiele

40000

IP-Klasse (Ingress Protection)

IP4X

Anschlussquerschnitt bei flexiblem Leiter

6 - 70 mm²
Anschlussquerschnitt bei starrem Leiter

6 - 95 mm²

Anschlussart

Schraubanschluss

Verriegelbar

Ja

Einstllbereich thermischer Auslöser xIn

0,63, 0,8, 1

Werkstoff Kabel

Kupfer

Geeignet für FI-Block

Nein
Geeignet für DIN Schiene

Nein
Geeignet für Verteilereinbau

Ja

Höhe

130 mm
Breite

90 mm
Tiefe

97 mm

Einbau-/Anschlussort

Vorne
Nominales Drehmoment

6 - 6 Nm
Nominales Drehmoment Untere Klemme

6 - 6 Nm
Nominales Drehmoment Obere Klemme

6 - 6 Nm

Kurzschlussschutz (li): momentaner Einstellkoeffizient

6, 7, 8, 9, 10

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACH-konform Ja

Zertifizierungen und Dokumente

REACH declaration HHS160DC (english)

PDF

103,10 kB

RoHS declaration HHS160DC (english)

PDF

103,59 kB

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild HHS160DC
Bedienungsanleitung

Montageanleitung für Leistungsschalter h3+ P160 (Stand: 2020-03)

Bedienungsanleitung International 2016-03-09

PDF

4,40 MB

Montageanleitung für Leistungsschalter h3+ P160 (Stand: 2023-03)

Bedienungsanleitung International 2023-03-08

PDF

7,44 MB
Technische Broschüre

Die Kompaktleistungsschalter-Generation h3+

Zuverlässiger Schutz (19DE0387)

PDF

9,93 MB
Tipps

Hager Tipp 34

Niederspannungs-Schaltgerätekombinationen (20DE0088)

PDF

3,01 MB
Technischer Anhang (Einzelprodukt)

Verlustleistungsdatenblatt

Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

PDF

847,80 kB
STEP Dateien

CAD file for MCCB 160A 3P

STEP Dateien International 2023-11-24

STP

886,39 kB
Handbuch

Technical catalogue

h3+ Moulded Case Circuit breakers up to 630A

PDF

48,15 MB

Technischer Katalog für h3+ Leistungsschalter bis 630 A (DE, 2025-03)

Leistungsschalter bis 630A h3+

PDF

50,83 MB
Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL
Konformitätserklärung

Declaration

Konformitätserklärung International 2022-02-01

PDF

300,00 kB

Mehr Downloads

Ausschreibungstext

Leistungsschalter h3+ P160 TM ADJ 3P3D 160A 25kA CTC

Der Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Dafür lassen sich der thermische Auslöser für den Überlaststrom (Ir) und der magnetische Auslöser für den unverzögerten Kurzschlusstrom (Ii) getrennt voneinander einstellen. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar.

Nennstrom: 160 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2: 25 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2: 35 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2: 35 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2: 25 kA
Polanzahl: 3
Frequenz: 50 - 60 Hz
Stoßspannungsfestigkeit: 8000 V
Isolationsspannung Ui: 800 V
Gesamtverlustleistung unter Nennstrom: 42,30 W
Gerätelebensdauer, elektrische Schaltspiele: 10000
Gerätelebensdauer, mechanische Schaltspiele: 40000
IP-Klasse (Ingress Protection): IP4X
Anschlussquerschnitt bei flexiblem Leiter: 6 - 70 mm²
Anschlussquerschnitt bei starrem Leiter: 6 - 95 mm²
Anschlussart: Schraubanschluss
Verriegelbar: Ja
Einstllbereich thermischer Auslöser xIn: 0,63
0,8
1

Fabrikat : Hager oder gleichwertig
Artikel : HHS160DC
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
