Schalter mit Sicherung 3polig 125 A /T00 HFD312
EAN
3250613130329
Marke
Hager
VPE
1 Stück
Preisgruppe
H400
Passende Tools
Preis
269,10 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Türkupplungsgriff für Schaltgeräte 1 Produkte verfügbar -
Schalterachse 2 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar
Vervollständigen Sie Ihr System
-
HZC002
Drehantrieb für Lastumschalter 100-400A, schwarz
35,70 € / Stück*
-
HZC101
Achse 200mm für Geräte 63-400A
21,90 € / Stück* -
HZC102Achse 320mm für Geräte 63-630A
23,70 € / Stück*
-
HZF301
Hilfskontakt 1 Schließer für Lasttrennschalter 100-160A
25,90 € / Stück* -
HZF302Hilfskontakt 1 Öffner für Lasttrennschalter 100-160A
25,90 € / Stück*
-
HZF202
Klemmenabdeckeckung Sicherungs-Lasttrennschalter 160A 3polig
32,20 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom125 A
Architektur
-
Polanzahl3
-
Steuer-/BedienelementTürkupplungsdrehantrieb
Spannung
-
Isolationsspannung Ui750 V
Leistung
-
Gesamtverlustleistung unter Nennstrom60,90 W
-
Verlustleistung pro Pol20,30 W
-
Bemessungsbetriebsleistung bei 400 V AC AC182000 W
Sicherheit
-
IP-Klasse (Ingress Protection)IP00
Sicherung
-
SicherungsgrößeNH00
Abmessungen
-
Höhe162 mm
-
Breite148 mm
Abdeckung, Tür
-
VerriegelbarJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

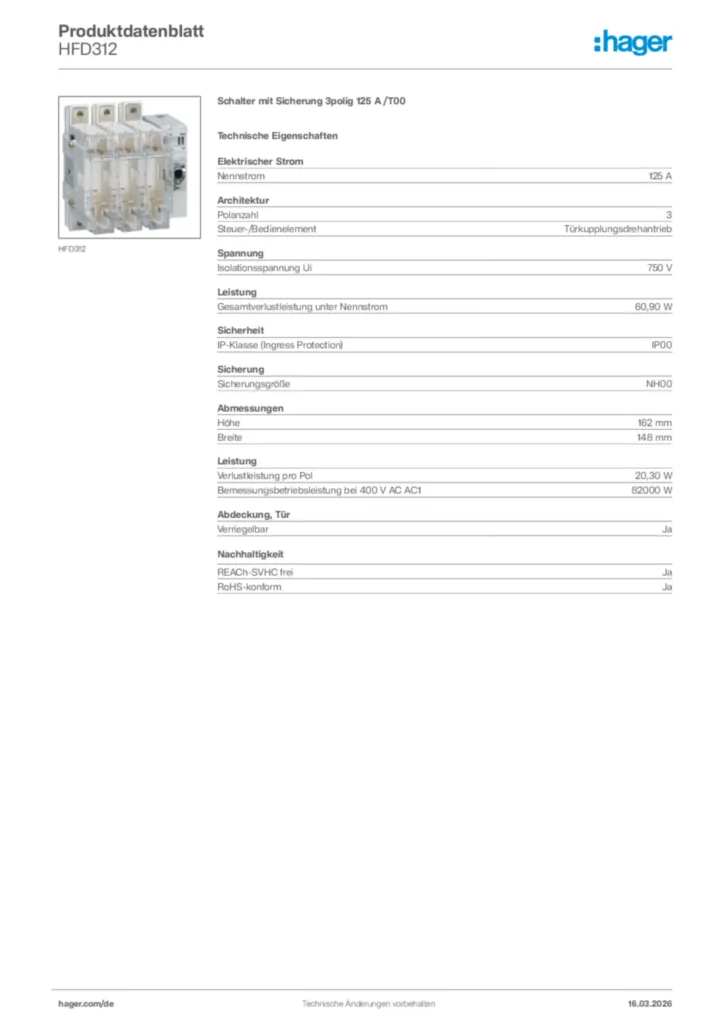

Produktbild HFD312
-
Endverbraucher Kurzanleitung
Schaltev mit Siecherung 20 - 800 A
Endverbraucher Kurzanleitung International 2018-10-30
PDF2,45 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technische Beilage (single-product)
Technischer Anhang - Leistungs- und Lasttrennschalter
Stand: 01.04.2022
PDF14,11 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-04-13
PDF941,41 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HFD306Schalter mit Sicherung 3polig 63 A / T000245,70 €/ Stück * -
2
HFD316Schalter mit Sicherung 3polig 160 A / T00304,30 €/ Stück * -
3
HFD325Schalter mit Sicherung 3polig 250 A / T1479,30 €/ Stück * -
4
HFD340Schalter mit Sicherung 3polig 400 A / T2749,90 €/ Stück * -
5
HFD363Schalter mit Sicherung 3polig 630 A / T31.178,80 €/ Stück *
Ausschreibungstext
Schalter mit Sicherung 3polig 125 A /T00
NH00 3poliger Lasttrennschalter mit NH-Sicherungen 125A (nicht im Lieferumfang), für die Befestigung auf einer Montageplatte, geeignet für das Ein- und Ausschalten unter Last. Nach IEC 60947-3 geprüft. Die Sicherheitstrennung und Schutz gegen Überströme in allen Niederspannungsstromkreisen erfolgt durch NH-Sicherungen. Mit Doppelunterbrechung je Phase und Schaltstellungsanzeige.
Nennstrom: 125 A
Polanzahl: 3
Isolationsspannung Ui: 750 V
Gesamtverlustleistung unter Nennstrom: 60,90 W
Schutzart IP: IP00
Verlustleistung pro Pol: 20,30 W
Bemessungsbetriebsleistung bei 400 V AC AC1: 82000 W
Verriegelbar: Ja
Fabrikat : Hager oder gleichwertig
Artikel : HFD312
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
NH00 3poliger Lasttrennschalter mit NH-Sicherungen 125A (nicht im Lieferumfang), für die Befestigung auf einer Montageplatte, geeignet für das Ein- und Ausschalten unter Last. Nach IEC 60947-3 geprüft. Die Sicherheitstrennung und Schutz gegen Überströme in allen Niederspannungsstromkreisen erfolgt durch NH-Sicherungen. Mit Doppelunterbrechung je Phase und Schaltstellungsanzeige.
Nennstrom: 125 A
Polanzahl: 3
Isolationsspannung Ui: 750 V
Gesamtverlustleistung unter Nennstrom: 60,90 W
Schutzart IP: IP00
Verlustleistung pro Pol: 20,30 W
Bemessungsbetriebsleistung bei 400 V AC AC1: 82000 W
Verriegelbar: Ja
Fabrikat : Hager oder gleichwertig
Artikel : HFD312
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
