Schalter mit Sicherung 3polig 63 A / T000 HFD306
EAN
3250613130305
Marke
Hager
VPE
1 Stück
Preisgruppe
H400
Passende Tools
245,70 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Klemmenabdeckung 1 Produkte verfügbar
Vervollständigen Sie Ihr System
-
HZF202
Klemmenabdeckeckung Sicherungs-Lasttrennschalter 160A 3polig
32,20 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom63 A
Architektur
-
Polanzahl3
-
Steuer-/BedienelementTürkupplungsdrehantrieb
Spannung
-
Isolationsspannung Ui750 V
Leistung
-
Gesamtverlustleistung unter Nennstrom25,20 W
-
Verlustleistung pro Pol8,40 W
-
Bemessungsbetriebsleistung bei 400 V AC AC141000 W
Sicherheit
-
IP-Klasse (Ingress Protection)IP00
Sicherung
-
SicherungsgrößeNH000
Abmessungen
-
Höhe118 mm
-
Breite136 mm
Abdeckung, Tür
-
VerriegelbarJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

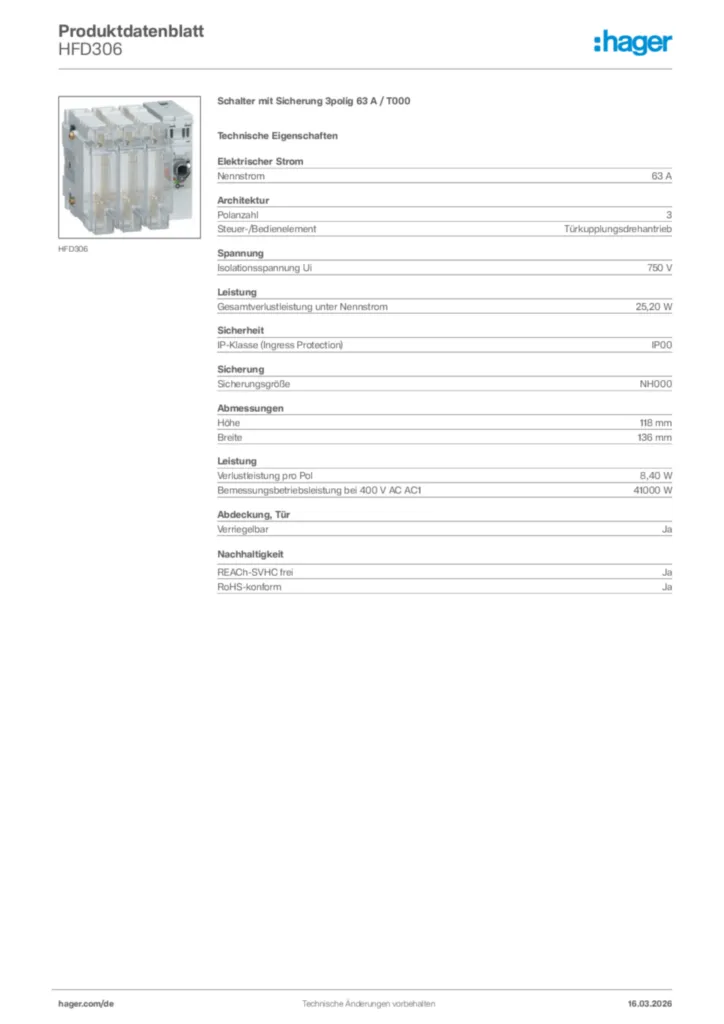

Produktbild HFD306
-
Endverbraucher Kurzanleitung
Schaltev mit Siecherung 20 - 800 A
Endverbraucher Kurzanleitung International 2018-10-30
PDF2,45 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technische Beilage (single-product)
Technischer Anhang - Leistungs- und Lasttrennschalter
Stand: 01.04.2022
PDF14,11 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-04-13
PDF941,41 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HFD312Schalter mit Sicherung 3polig 125 A /T00Preis269,10 €/ Stück * -
2
HFD316Schalter mit Sicherung 3polig 160 A / T00304,30 €/ Stück * -
3
HFD325Schalter mit Sicherung 3polig 250 A / T1479,30 €/ Stück * -
4
HFD340Schalter mit Sicherung 3polig 400 A / T2749,90 €/ Stück * -
5
HFD363Schalter mit Sicherung 3polig 630 A / T31.178,80 €/ Stück *
Ausschreibungstext
Schalter mit Sicherung 3polig 63 A / T000
NH000 3poliger Lasttrennschalter mit NH-Sicherungen 63A (nicht im Lieferumfang), für die Befestigung auf einer Montageplatte, geeignet für das Ein- und Ausschalten unter Last. Nach IEC 60947-3 geprüft. Die Sicherheitstrennung und Schutz gegen Überströme in allen Niederspannungsstromkreisen erfolgt durch NH-Sicherungen. Mit Doppelunterbrechung je Phase und Schaltstellungsanzeige.
Nennstrom: 63 A
Polanzahl: 3
Isolationsspannung Ui: 750 V
Gesamtverlustleistung unter Nennstrom: 25,20 W
Schutzart IP: IP00
Verlustleistung pro Pol: 8,40 W
Bemessungsbetriebsleistung bei 400 V AC AC1: 41000 W
Verriegelbar: Ja
Fabrikat : Hager oder gleichwertig
Artikel : HFD306
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
NH000 3poliger Lasttrennschalter mit NH-Sicherungen 63A (nicht im Lieferumfang), für die Befestigung auf einer Montageplatte, geeignet für das Ein- und Ausschalten unter Last. Nach IEC 60947-3 geprüft. Die Sicherheitstrennung und Schutz gegen Überströme in allen Niederspannungsstromkreisen erfolgt durch NH-Sicherungen. Mit Doppelunterbrechung je Phase und Schaltstellungsanzeige.
Nennstrom: 63 A
Polanzahl: 3
Isolationsspannung Ui: 750 V
Gesamtverlustleistung unter Nennstrom: 25,20 W
Schutzart IP: IP00
Verlustleistung pro Pol: 8,40 W
Bemessungsbetriebsleistung bei 400 V AC AC1: 41000 W
Verriegelbar: Ja
Fabrikat : Hager oder gleichwertig
Artikel : HFD306
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
