Kompaktleistungsschalter

Leistungsschalter h3+ P160 LSnI 3P3D 40A 70kA CTC HES040GC

Name: HES040GC
Brand: Hager
SKU: HES040GC20
Price: 668.6 EUR

EAN

3250613145576

Marke

Hager

VPE

1 Stück

Preisgruppe

H406

Passende Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Preis

668,60 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

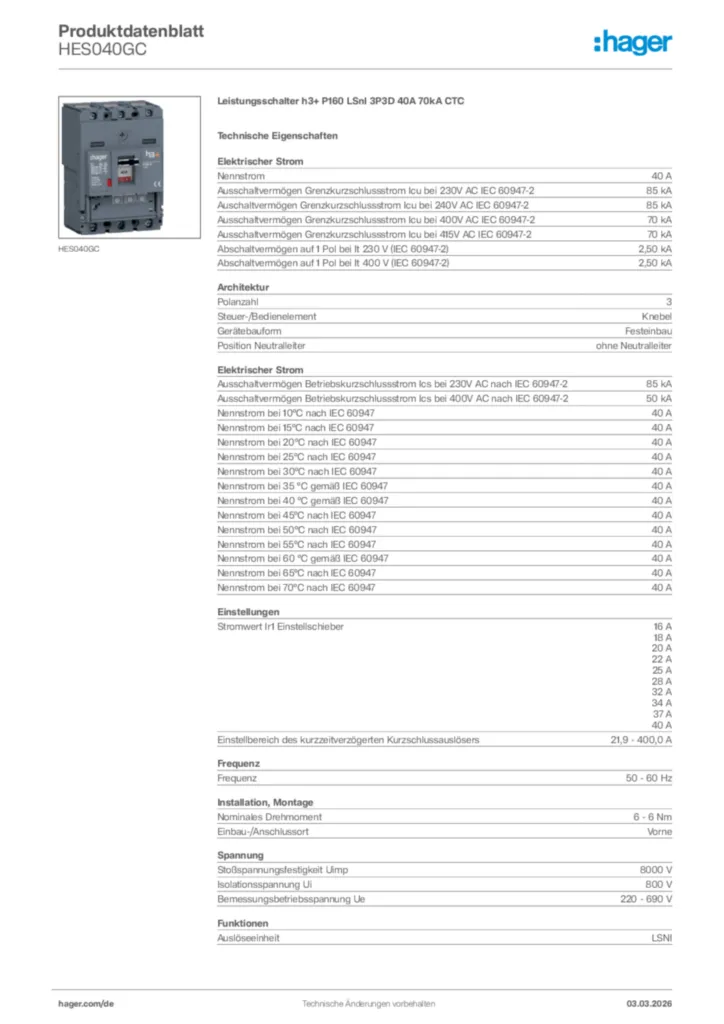

Kontakt Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

Adapter für Zusatzdatenkabel 2 Produkte verfügbar
Arbeitsstromauslöser 5 Produkte verfügbar
Unterspannungsauslöser 8 Produkte verfügbar
Hilfsschalterblock 4 Produkte verfügbar
Verriegelungsfunktionen 5 Produkte verfügbar
Mehr sehen 15 weitere Produkte verfügbar

Technische Merkmale

Nennstrom

40 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2

85 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2

85 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2

70 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-2

70 kA
Abschaltvermögen auf 1 Pol bei It 230 V (IEC 60947-2)

2,50 kA
Abschaltvermögen auf 1 Pol bei It 400 V (IEC 60947-2)

2,50 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230V AC nach IEC 60947-2

85 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400V AC nach IEC 60947-2

50 kA
Nennstrom bei 10°C nach IEC 60947

40 A
Nennstrom bei 15°C nach IEC 60947

40 A
Nennstrom bei 20°C nach IEC 60947

40 A
Nennstrom bei 25°C nach IEC 60947

40 A
Nennstrom bei 30°C nach IEC 60947

40 A
Nennstrom bei 35 °C gemäß IEC 60947

40 A
Nennstrom bei 40 °C gemäß IEC 60947

40 A
Nennstrom bei 45°C nach IEC 60947

40 A
Nennstrom bei 50°C nach IEC 60947

40 A
Nennstrom bei 55°C nach IEC 60947

40 A
Nennstrom bei 60 °C gemäß IEC 60947

40 A
Nennstrom bei 65°C nach IEC 60947

40 A

Polanzahl

3
Steuer-/Bedienelement

Knebel
Gerätebauform

Festeinbau
Position Neutralleiter

ohne Neutralleiter

Stromwert Ir1 Einstellschieber

16 A, 18 A, 20 A, 22 A, 25 A, 28 A, 32 A, 34 A, 37 A, 40 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers

21,9 - 400,0 A

Frequenz

50 - 60 Hz

Nominales Drehmoment

6 - 6 Nm
Einbau-/Anschlussort

Vorne

Stoßspannungsfestigkeit

8000 V
Isolationsspannung Ui

800 V
Bemessungsbetriebsspannung Ue

220 - 690 V

Auslöseeinheit

LSNI

Gesamtverlustleistung unter Nennstrom

1,68 W
Verlustleistung pro Pol

0,56 W

Gerätelebensdauer, elektrische Schaltspiele

10000
Gerätelebensdauer, mechanische Schaltspiele

40000

Anzahl der Hilfskontakte als Wechsler

0
Anzahl der Hilfskontakte als Schließer

0
Anzahl der Hilfskontakte als Öffner

0

IP-Klasse (Ingress Protection)

IP4X

Betriebstemperatur

-25 - 70 °C

Anschlussquerschnitt bei flexiblem Leiter

6 - 70 mm²
Anschlussquerschnitt bei starrem Leiter

6 - 95 mm²

Höhe

130 mm
Breite

90 mm
Tiefe

97 mm

Werkstoff Kabel

Kupfer

Motorantrieb integriert

Nein

Geeignet für DIN Schiene

Nein
Geeignet für FI-Block

Nein
Geeignet für Verteilereinbau

Ja

Einspeisestelle

Bidirektional

Überlastschutz langzeitverzögert (ltd): Ansprechwert zeit (tr)

5 s
Kurzschlussschutz kurzzeitverzögert (std): Ansprechwert (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Kurzschlussschutz kurzzeitverzögert (std): Verzögerungszeit (tsd)

100 ms
Kurzschlussschutz (li): momentaner Einstellkoeffizient

15

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

RoHS-declaration 2023-10-20 (english)

PDF

33,34 kB

REACH-declaration 2023-10-20 (english)

PDF

33,29 kB

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild HES040GC
Betriebsanleitung

Betriebsanleitung International 2020-09-21

PDF

13,53 MB

Kommunikationshandbuch für h3+ Leistungsschalter bis 250 A (DE, 2019-01)

Betriebsanleitung de-DE 2019-01-31

PDF

5,94 MB
Bedienungsanleitung

Montageanleitung für Leistungsschalter h3+ P160 (Stand: 2020-03)

Bedienungsanleitung International 2016-03-09

PDF

4,40 MB

Montageanleitung für Leistungsschalter h3+ P160 (Stand: 2023-03)

Bedienungsanleitung International 2023-03-08

PDF

7,44 MB
Montageanleitung

Montageanleitung für HExx, HHxx, HMxx, HNxx - Leistungschalter h3 (Stand: 06.2018)

Montageanleitung International 2018-06-04

PDF

2,04 MB
Technische Broschüre

Die Kompaktleistungsschalter-Generation h3+

Zuverlässiger Schutz (19DE0387)

PDF

9,93 MB
Tipps

Hager Tipp 34

Niederspannungs-Schaltgerätekombinationen (20DE0088)

PDF

3,01 MB
Technische Beilage (single-product)

Technischer Anhang - Leistungs- und Lasttrennschalter

Stand: 01.04.2022

PDF

14,11 MB

Verlustleistungsdatenblatt

Technische Beilage (single-product) de-DE 2021-10-20

PDF

847,80 kB
STEP Dateien

STEP Dateien International 2023-11-24

STP

886,39 kB
Handbuch

Handbuch International 2023-11-16

PDF

48,75 MB

Technischer Katalog für h3+ Leistungsschalter bis 630 A (DE, 2021-08)

Handbuch de-DE 2020-09-23

PDF

39,42 MB

Technischer Katalog für h3+ Leistungsschalter bis 630A (DE, 2020-01)

Handbuch de-DE 2020-01-29

PDF

42,20 MB
Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL
Konformitätserklärung

Declaration

Konformitätserklärung International 2022-02-01

PDF

300,00 kB

Mehr Downloads

Ausschreibungstext

Leistungsschalter h3+ P160 LSnI 3P3D 40A 70kA CTC

Der Kompaktleistungsschalter in Übereinstimmung mit DIN EN 60947-2 schützt die elektrische Anlage und Netze vor Überlast und Kurzschluss. Die Auslösekurve des elektronischen Auslösers lässt sich über Dreh-Rastschalter einstellen. Getrennt einstellbar sind die Auslöser für den Überlaststrom (Ir) und den kurzzeitverzögerten Kurzschlussstrom (Isd). Die unverzögerte Auslösung für den Kurzschlussstrom Ii ist fest eingestellt. Eine Bereitschafts-LED leuchtet grün, wenn der Auslöser betriebsbereit ist und blinkt orange, wenn ein interner Fehler im Auslöser erkannt wird. Eine weitere LED beginnt rot zu blinken, wenn I = 105% Ir, und leuchtet dauerhaft rot, wenn I > 112 % Ir. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Eine Vorrichtung zum Verriegeln des Schaltzustandes in EIN- oder AUS-Position ist integriert und kann mit einem handelsüblichen Vorhängeschloss ohne zusätzliches Zubehör genutzt werden. Über eine Auslösetaste kann der Auslösemechanismus getestet und die Hauptkontakte geöffnet werden. Ein Klappdeckel mit unverlierbarer Schnellschraube ermöglicht den Zugang zu dem Installationsraum für optionale Hilfskontakte und andere Auslöser. Integriertes Zubehör ist über Sichtfenster ohne öffnen des Klappdeckels erkenn- und identifizierbar. Durch eine Schnittstelle für ein Diagnose- und Konfigurationstool kann die eingestellte Auslösekurve getestet und dokumentiert werden.

Nennstrom: 40 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230 V AC IEC60947-2: 85 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240 V AC IEC60947-2: 85 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-2: 70 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415 V AC IEC60947-2: 70 kA
Abschaltvermögen auf 1Pol bei AC 230 V IEC60947-2: 2,50 kA
Abschaltvermögen auf 1Pol bei AC 400 V IEC60947-2: 2,50 kA
Polanzahl: 3
Steuer-/Bedienelement: Knebel
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 230 V AC nach IEC60947-2: 85 kA
Ausschaltvermögen Betriebskurzschlussstrom Ics bei 400 V AC nach IEC60947-2: 50 kA
Frequenz: 50 - 60 Hz
Nominales Drehmoment: 6 - 6 Nm
Einbau-/Anschlussort: Vorne
Isolationsspannung Ui: 800 V
Gesamtverlustleistung unter Nennstrom: 1,68 W
Gerätelebensdauer, elektrische Schaltspiele: 10000
Gerätelebensdauer, mechanische Schaltspiele: 40000
Schutzart IP: IP4X
Betriebstemperatur: -25 - 70 °C
Anschlussquerschnitt bei flexiblem Leiter: 6 - 70 mm²
Anschlussquerschnitt bei starrem Leiter: 6 - 95 mm²
Werkstoff Kabel: Kupfer
Höhe: 130 mm
Breite: 90 mm
Tiefe: 97 mm

Fabrikat : Hager oder gleichwertig
Artikel : HES040GC
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
