Kompaktleistungsschalter

Leistungsschalter Baugröße h1600 4polig 70kA 1600A LSI HEF991H

Name: HEF991H
Brand: Hager
SKU: HEF991H1
Price: 12654.1 EUR

EAN

3250613349967

Marke

Hager

VPE

1 Stück

Preisgruppe

H404

Passende Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Preis

12.654,10 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

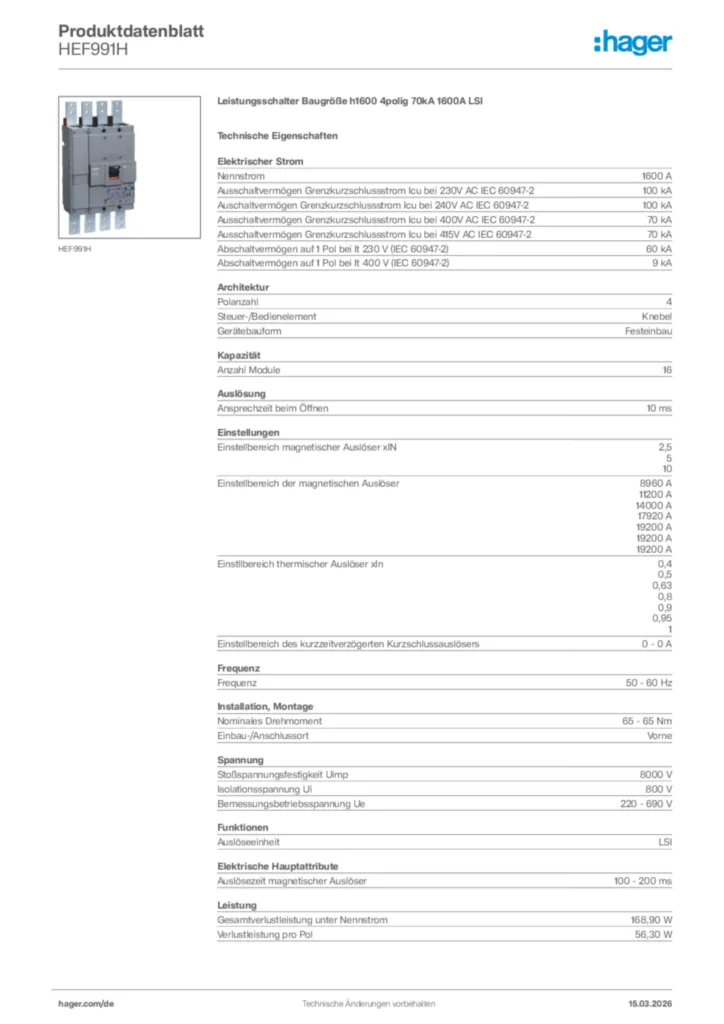

Kontakt Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

Hilfs-Verriegelungskabel 1 Produkte verfügbar
Hilfsschalterblock 4 Produkte verfügbar
Unterspannungsauslöser 10 Produkte verfügbar
Arbeitsstromauslöser 6 Produkte verfügbar
Handgriff für Schaltgeräte 2 Produkte verfügbar
Mehr sehen 3 weitere Produkte verfügbar

Technische Merkmale

Nennstrom

1600 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230V AC IEC 60947-2

100 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2

100 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400V AC IEC 60947-2

70 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415V AC IEC 60947-2

70 kA
Abschaltvermögen auf 1 Pol bei It 230 V (IEC 60947-2)

60 kA
Abschaltvermögen auf 1 Pol bei It 400 V (IEC 60947-2)

9 kA

Polanzahl

4
Steuer-/Bedienelement

Knebel
Gerätebauform

Festeinbau

Anzahl Module

16

Ansprechzeit beim Öffnen

10 ms

Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers

0 - 0 A

Frequenz

50 - 60 Hz

Nominales Drehmoment

65 - 65 Nm
Einbau-/Anschlussort

Vorne

Stoßspannungsfestigkeit

8000 V
Isolationsspannung Ui

800 V
Bemessungsbetriebsspannung Ue

220 - 690 V

Auslöseeinheit

LSI

Auslösezeit magnetischer Auslöser

100 - 200 ms

Gesamtverlustleistung unter Nennstrom

168,90 W
Verlustleistung pro Pol

56,30 W

Gerätelebensdauer, elektrische Schaltspiele

1000
Gerätelebensdauer, mechanische Schaltspiele

4000

Anzahl der Hilfskontakte als Wechsler

0
Anzahl der Hilfskontakte als Schließer

0
Anzahl der Hilfskontakte als Öffner

0

IP-Klasse (Ingress Protection)

IP4X

Betriebstemperatur

-25 - 70 °C

Anschlussquerschnitt bei flexiblem Leiter

3x 240 mm²
Anschlussquerschnitt bei starrem Leiter

3x 240 mm²
Anschluss-/Steckertyp

Anschluss mit Kabelschuh

Motorantrieb integriert

Nein

Geeignet für DIN Schiene

Nein

Einspeisestelle

Bidirektional

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

Zertifizierungen und Dokumente

REACH declaration HEF991H (english)

PDF

103,10 kB

RoHS declaration HEF991H (english)

PDF

103,59 kB

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild HEF991H
Montageanleitung

Montageanleitung International 2021-06-07

PDF

3,62 MB
Technische Broschüre

Die Kompaktleistungsschalter-Generation h3+

Zuverlässiger Schutz (19DE0387)

PDF

9,93 MB
Tipps

Hager Tipp 34

Niederspannungs-Schaltgerätekombinationen (20DE0088)

PDF

3,01 MB
Technische Beilage (single-product)

Technischer Anhang - Leistungs- und Lasttrennschalter

Stand: 01.04.2022

PDF

14,11 MB

Verlustleistungsdatenblatt

Technische Beilage (single-product) de-DE 2021-10-20

PDF

847,80 kB
Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL
Konformitätserklärung

Declaration

Konformitätserklärung International 2022-06-23

PDF

287,24 kB

Mehr Downloads

Ausschreibungstext

Leistungsschalter Baugröße h1600 4polig 70kA 1600A LSI

Leistungsschalter nach DIN EN 60947-2 Baugröße h1600, mit elektronischer Einstellung. Thermische Auslösung, magnetische Auslösung und Kurzzeitverzögerung zum Schutz elektrischer Anlagen und Netze. Montage auf Montageplatte. An der Stellung des Knebels sind die drei unterschiedlichen Betriebszustände erkennbar (EIN = oben, AUS = unten, ausgelöst = Mittelstellung). Die Schalter verfügen über eine mechanische Prüftaste. Über verschiedene Zubehöre kann die Funktion der Leistungsschalter erweitert werden. Inklusive Phasentrennwände und Anschlussfahnen.

Nennstrom: 1600 A
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 230 V AC IEC60947-2: 100 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240 V AC IEC60947-2: 100 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 400 V AC IEC60947-2: 70 kA
Ausschaltvermögen Grenzkurzschlussstrom Icu bei 415 V AC IEC60947-2: 70 kA
Abschaltvermögen auf 1Pol bei AC 230 V IEC60947-2: 60 kA
Abschaltvermögen auf 1Pol bei AC 400 V IEC60947-2: 9 kA
Polanzahl: 4
Steuer-/Bedienelement: Knebel
Anzahl Module: 16
Ansprechzeit beim Öffnen: 10 ms
Frequenz: 50 - 60 Hz
Nominales Drehmoment: 65 - 65 Nm
Einbau-/Anschlussort: Vorne
Isolationsspannung Ui: 800 V
Gesamtverlustleistung unter Nennstrom: 168,90 W
Gerätelebensdauer, elektrische Schaltspiele: 1000
Gerätelebensdauer, mechanische Schaltspiele: 4000
Schutzart IP: IP4X
Betriebstemperatur: -25 - 70 °C
Anschlussquerschnitt bei flexiblem Leiter: 3x 240 mm²
Anschlussquerschnitt bei starrem Leiter: 3x 240 mm²
Anschluss-/Steckertyp: Anschluss mit Kabelschuh

Fabrikat : Hager oder gleichwertig
Artikel : HEF991H
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!

Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.

06842 945-9701
