Deutschland
EAN
3250613140465
Marke
Hager
VPE
1 Stück
Preisgruppe
H400
Lasttrennschalter 4polig 125A für Hutschiene oder Montageplatte HAD412
Preis
196,60 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schalterachse 3 Produkte verfügbar -
Hilfsschalterblock 2 Produkte verfügbar -
Türkupplungsgriff für Schaltgeräte 1 Produkte verfügbar -
Klemmenabdeckung 1 Produkte verfügbar
Optionales Zubehör
-
HZC111
Achsverlängerung Durchmesser 5mm Länge 150mm für Geräte 20-100A
16,40 € / Stück* -
HZC113Achsverlängerung Durchmesser 5mm Länge 320mm für Geräte 20-100A
23,70 € / Stück* -
HZC112Achsverlängerung Durchmesser 5mm Länge 200mm für Geräte 20-100A
21,50 € / Stück*
-
HZC312
Hilfskontakt 2 Schließer Lasttrennschalter 20-125A
41,90 € / Stück* -
HZC311Hilfskontakt 1 Schließer + 1 Öffner für Lasttrennschalter 20-125A
25,30 € / Stück*
-
HZC011
Drehantrieb für Lasttrennschalter 100-125A
38,00 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom125 A
-
Strombelastbarkeit bei AC21125 A
-
Strombelastbarkeit bei AC21 in Kategorie B125 A
-
Strombelastbarkeit bei AC22 in Kategorie B125 A
-
Strombelastbarkeit bei AC23 in Kategorie A100 A
-
Strombelastbarkeit bei AC23 in Kategorie B100 A
-
Nennstrom für kurze Zeit Icw 1s IEC 609472,75 kA
-
Nennstrom für kurze Zeit ICW IEC 609472,75 kA
-
Bedingter Bemessungskurzschlussstrom Icc mit gl-gG Sicherung25 kA
Architektur
-
Steuer-/Bedienelementkurzer Drehgriff
-
Polanzahl4
Anschluss
-
Anschlussquerschnitt bei starrem Leiter70 mm²
Spannung
-
Isolationsspannung Ui800 V
-
Stoßspannungsfestigkeit Uimp8000 V
-
Bemessungsbetriebsspannung Ue380 - 415 V
Leistung
-
Verlustleistung pro Pol7,10 W
-
Gesamtverlustleistung unter Nennstrom28,40 W
-
Bemessungsbetriebsleistung bei 400 V AC AC182000 W
-
Bemessungsbetriebsleistung bei 400 V AC AC2356000 W
Installation, Montage
-
Nominales Drehmoment4 - 4,4 Nm
Ausstattung
-
Motorantrieb optionalNein
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schließer0
-
Anzahl der Hilfskontakte als Öffner0
Einsatzbedingungen
-
Betriebstemperatur-20 - 70 °C
Abdeckung, Tür
-
VerriegelbarJa
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Konnektivität
-
AnschlussartSchraubanschluss
Funktionen
-
WendeschalterNein
-
Ausführung als NOT-AUS-EinrichtungNein
-
Ausführung als HauptschalterJa
-
Ausführung als Wartungs-/ReparaturschalterJa
-
Ausführung als SicherheitsschalterJa
-
Ausführung als LasttrennschalterJa
Kapazität
-
Anzahl Module5,95
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HAD412
-

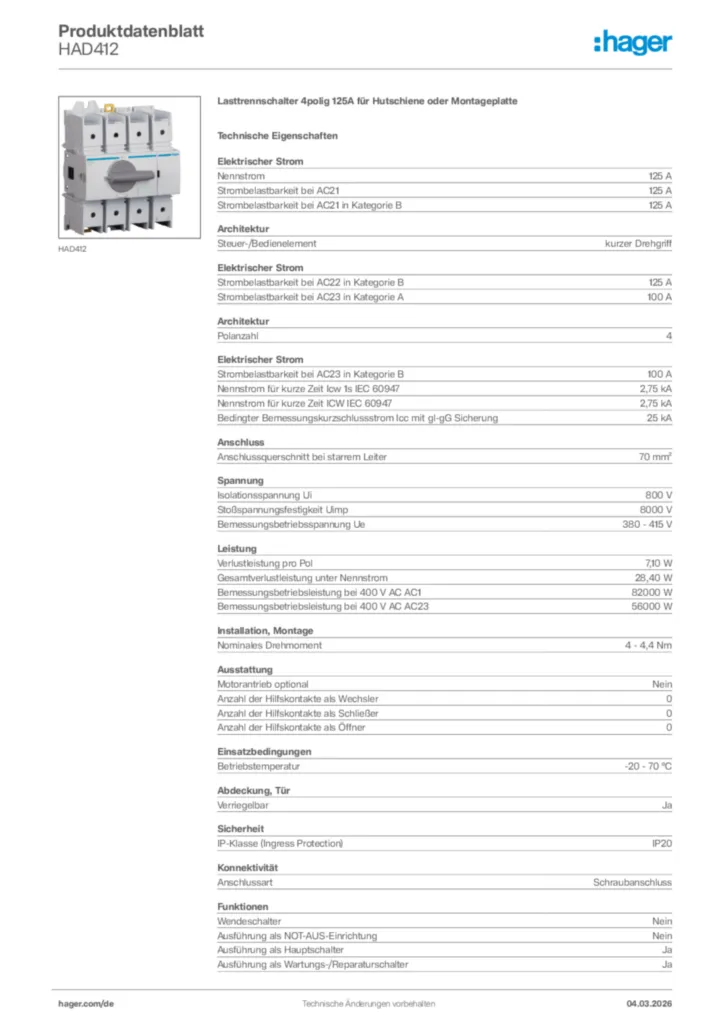

Produktdatenblatt
Hager Produktdatenblatt HAD412
Lasttrennschalter 4polig 125A für Hutschiene oder Montageplatte
PDF -
Montageanleitung
Montageanleitung International 2022-04-08
PDF2,05 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-04-13
PDF835,39 kB
Konformitätserklärung en-GB 2025-11-21
PDF604,46 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SH363NKompaktschalter 63A 3 Schließer 400V AC 2, 5PLEPreis58,50 €/ Stück * -
2
HA351Lasttrennschalter 3polig 125A mit TrennungsanzeigePreis141,40 €/ Stück * -
3
HAB303Lasttrennschalter 3polig 32A für Hutschiene oder MontageplattePreis50,60 €/ Stück * -
4
HA464Lasttrennschalter mit Trennungsanzeige 4P 1600APreis4.719,30 €/ Stück * -
5
SH363SKompaktschalter 63A 3 Schließer 400V AC sperrbar 2, 5PLEPreis79,00 €/ Stück *
Ausschreibungstext
Lasttrennschalter 4polig 125A für Hutschiene oder Montageplatte
Lasttrennschalter für die Montage auf Hutschiene oder Montageplatte, Drehantrieb direkt am Gerät im AUS-Zustand mit einem Vorhängeschloss verriegelbar. Gewährleistet das Ein- und Ausschalten unter Last und eine Sicherheitstrennfunktion in allen Niederspannungsstromkreisen.
Nennstrom: 125 A
Verlustleistung pro Pol: 7,10 W
Gesamtverlustleistung unter Nennstrom: 28,40 W
Bemessungsbetriebsleistung bei 400 V AC AC1: 82000 W
Motorantrieb optional: Nein
Betriebstemperatur: -20 - 70 °C
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP20
Fabrikat : Hager oder gleichwertig
Artikel : HAD412
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Lasttrennschalter für die Montage auf Hutschiene oder Montageplatte, Drehantrieb direkt am Gerät im AUS-Zustand mit einem Vorhängeschloss verriegelbar. Gewährleistet das Ein- und Ausschalten unter Last und eine Sicherheitstrennfunktion in allen Niederspannungsstromkreisen.
Nennstrom: 125 A
Verlustleistung pro Pol: 7,10 W
Gesamtverlustleistung unter Nennstrom: 28,40 W
Bemessungsbetriebsleistung bei 400 V AC AC1: 82000 W
Motorantrieb optional: Nein
Betriebstemperatur: -20 - 70 °C
Verriegelbar: Ja
IP-Klasse (Ingress Protection): IP20
Fabrikat : Hager oder gleichwertig
Artikel : HAD412
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
