EAN

3250612739882

Marke

Hager

VPE

1 Stück

Preisgruppe

H142

Hagerplan - Der Ausschreibungstextkonfigurator

Feldverteiler Unterputz/Hohlwand und Zubehör

Feldverteiler UP 180PLE mit univers, IP30, SKII, Nischenmaße 807x815x115mm FWU53A

Name: FWU53A
Brand: Hager
SKU: FWU53A
Price: 1196.1 EUR

Preis

1.196,10 €

/ Stück *

Fachgroßhandel finden

Zubehör
Technische Merkmale
Ökologischer Wert
Downloads
Weitere Produkte
Ausschreibungstext

Kontakt

Datenblatt

Vervollständigen Sie Ihr System

Montageplatte für Verteilergehäuse 5 Produkte verfügbar
Schließsystem 13 Produkte verfügbar
Abdeckstreifen/-leiste 1 Produkte verfügbar
Zubehör 5 Produkte verfügbar
Berührungsschutzabdeckung 24 Produkte verfügbar
Lackstift 1 Produkte verfügbar

Technische Merkmale

Anzahl der Leitungs-/Rohreinführungen

6

Geeignet für Aussenbereich

Nein
Montage auf

Unterputz, Hohlwand

Nennstrom

125 A

Anzahl der Schienen

15
Anzahl Reihen

5
Anzahl Felder

3
Mit Schloss

Nein
Mit Neutralleiterklemmenblock

Nein
Mit Erdungsklemmenblock

Nein
Mit Montageplatte

Nein

Anzahl Module

180

Absicherung Hauptschalter als Einspeisegerät

Nein

Höhe

853 mm
Breite

853 mm
Tiefe

125 mm
Einbauhöhe

802 mm
Einbaubreite

815 mm
Einbautiefe

112 mm
Breite in Teilungseinheiten

36

Anzahl Schranktüren

2
Ausführung des Handgriffes

Klinke
Mit transparentem Deckel/Tür

Nein
Art der Schranktür

Doppeltür, asymmetrisch

Werkstoff

Stahl
RAL Nummer

9010
Farbe

Reinweiß

Schutzklasse

Schutzklasse II
Stoßfestigkeit IK

IK09
IP-Klasse (Ingress Protection)

IP30
Schließungstyp

Ohne Schloss

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

PEP - FWB enclosure,UNIVERS range, 5-rows 180 modules (English)

PDF

49,47 MB

REACH declaration FWU53A

PDF

RoHS Report FWU53A

PDF

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

Produktbild FWU53A

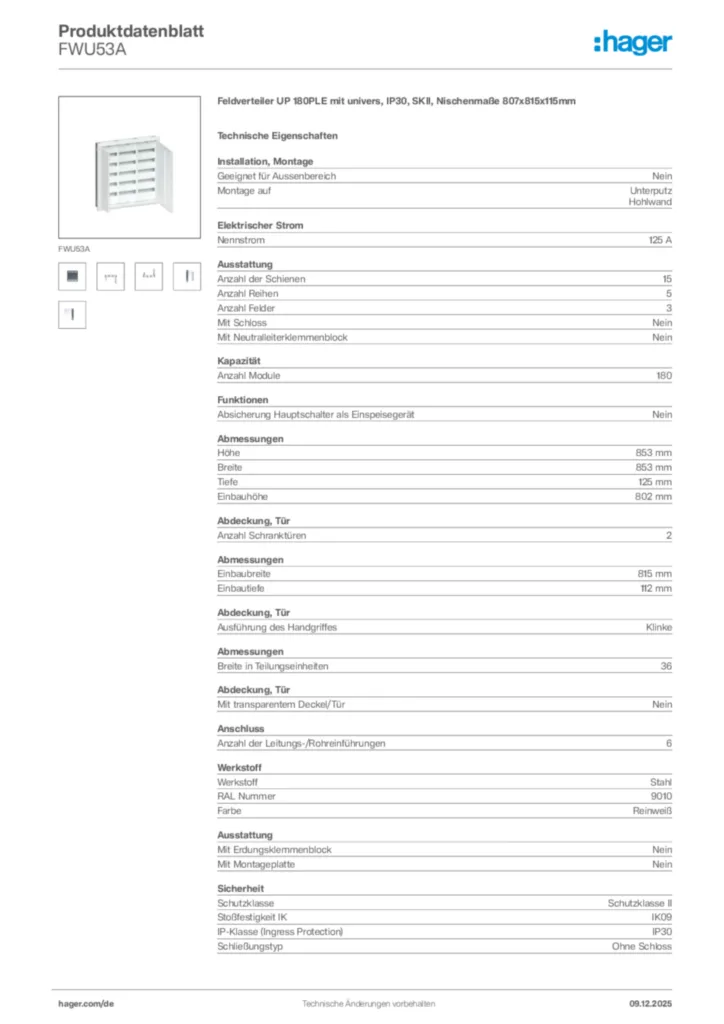

Produktdatenblatt

Hager Produktdatenblatt FWU53A

Feldverteiler UP 180PLE mit univers, IP30, SKII, Nischenmaße 807x815x115mm

PDF
Montageanleitung

Montageanleitung für FWUxx, FD00xx, FZ279, M7240, UM00M0, VZ405N, ZZ44SF - Feldverteiler, Zubehör (multi-language, Stand: 12.2021) 6LE005468D

Montageanleitung International 2021-12-08

PDF

11,44 MB
Bestellhilfe

Feldverteiler Unterputz

Bestellhilfe Mai 2022 (22DE0099)

PDF

10,50 MB
BIM Revit Objekte

BIM Revit Objekte de-DE 2026-02-12

RFA

1,13 MB

BIM Revit Objekte de-DE 2026-02-12

RFA

1,12 MB

Serie: FW. Verteiler IP30 mit Ausschnitt, mit Tür und mit DIN-Schienensystem. Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022

BIM Revit Objekte de-DE 2020-01-01

RFA

1,42 MB

Serie: FW. Verteiler IP30 mit Ausschnitt, mit Tür und mit DIN-Schienensystem. Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022

BIM Revit Objekte de-DE 2020-01-01

RFA

1,40 MB
Handbuch

Handbuch univers FW (DE, 2023-03)

Handbuch de-DE 2023-03-28

PDF

6,50 MB

Handbuch univers FW (EN, 2023-03)

Handbuch en-GB 2023-04-11

PDF

5,83 MB
Tools

Hagerplan - Der Ausschreibungstextkonfigurator

Ausschreiben leicht gemacht

URL
Konformitätserklärung

Declaration

Konformitätserklärung International 2023-05-12

PDF

332,34 kB

Declaration

Konformitätserklärung International 2022-08-29

PDF

143,25 kB

Declaration

Konformitätserklärung International 2021-01-08

PDF

289,50 kB

Declaration

Konformitätserklärung International 2022-03-09

PDF

1,44 MB

Mehr Downloads

Ausschreibungstext

Feldverteiler UP 180PLE mit univers, IP30, SKII, Nischenmaße 807x815x115mm

Feldverteiler UP/HW zertifiziert nach DIN EN 61 439-1/-3 zum Einbau von Geräten bis 125 A, Luft- und Kriechstrecken nach DIN EN 60664-1, Schutzart IP30. Bestehend aus Schrank, Blendrahmen und Stahlblechtür, pulverbeschichtet in RAL 9010 (reinweiß). Komplettverteiler mit Einbausatz bestückt mit profilierten Tragschienen, 7,5mm hohen Hutschienen in 125 mm Mittenabstand und passenden Berührungsschutzabdeckungen (SKII) aus Kunststoff, ohne QuickConnect-Klemmblöcke. Leitungseinführungen oben/unten durch herausnehmbare Kunststoffflanschplatten mit Vorprägungen und integrierte Kabelzugentlastung. Seitlich und hinten ausschlagbare Leistungseinführungen. Tür mit innenliegenden justierbaren Scharnieren und einem Öffnungswinkel von 110°. Türen rechts und links anschlagbar, werkzeuglos wechselbarer Türanschlag. Türverschluss serienmäßig mit Vorreiber und Klappgriff plombierbar. Ab Schrankbreite 800 mm (3-feldig) zweitüriger Aufbau. Rechte Türen maximal 2 Felder breit. Bei Doppeltür mit Stangenverschluss. Blendrahmen Tiefe bzw. Überstand 13 mm. Hinweise: Austauschbare Schließsysteme möglich.

Montage auf: Unterputz
Hohlwand
Anzahl der Schienen: 15
Anzahl Reihen: 5
Anzahl Felder: 3
Anzahl Module: 180
Höhe: 853 mm
Breite: 853 mm
Tiefe: 125 mm
Anzahl Schranktüren: 2
Ausführung des Handgriffes: Klinke
Werkstoff: Stahl
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK09
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Ohne Schloss

Fabrikat : Hager oder gleichwertig
Artikel : FWU53A
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!

Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.

06842 945-9701

*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
